S.O.S. nouveau filtre

[rf_2006]

Salut à tous,

Aujourd'hui j'ai commencé le remplacement des filtres et, comme on dit au Portugal, je semblait un taureau regardant un palais

Est ce que vous pouvez m'aider à déterminer les liaisons du nouveau filtre ou il faut que je contacte le constructeur?

Cordialement,
Ricardo

[GuyR]

E=BF-
F=BF+
D=BF+
A=BF-
C=HF+
B=HF-

Attention, la pente d'attenuation de tes cellules étant de 12db/octave, il se peut qu'une meilleure mise en phase soit obtenue en inversant les fils C et B .
ce qui donnerait :

E=BF-
F=BF+
D=BF+
A=BF-
B=HF+
C=HF-

à déterminer à l'écoute !

Guy

[rf_2006]

Cher Guy.

Je suis un peut confus... c'est dur d'être un initié ignorant.
Est ce que le câble BLANC E / F doit connecter à l'haut parleur BASSES FRÉQUENCES et les câbles D et A à l'amplificateur?
Une autre question, comment est ce qu'on retire les câbles des fiches d'entrée (HF / AMP)?

Merci pour votre énorme patience,
Ricardo

[FrancoisR]

Bonjour Ricardo,

Le proverbe Français est " Comme une poule qui aurait trouvé un couteau"

La photo du nouveau filtre n'est pas très claire, pourrais-tu poster une autre image (sans le cable blanc qui gêne la vue) ?

Cordialement,

[stephane]

Bonjour,

Super ce jeux :
A B et E sont des masses, tout relier sur le même point
F le plus de l'ampli
D le plus des basses
C le plus des aigu

Dans l'attente de l'annonce des résultats.
Stéphane

[rf_2006]

Salut François,

Voici deux nouvelles photos.





Stéphane,

Qu'est ce que ça veut dire, "tout relier sur le même point"?

Cordialement,
Ricardo Le Poule

[FrancoisR]

Hello,

Je vais être pénible mais je ne suis d'accord avec personne. A mon avis, il y a erreur dans le câblage !

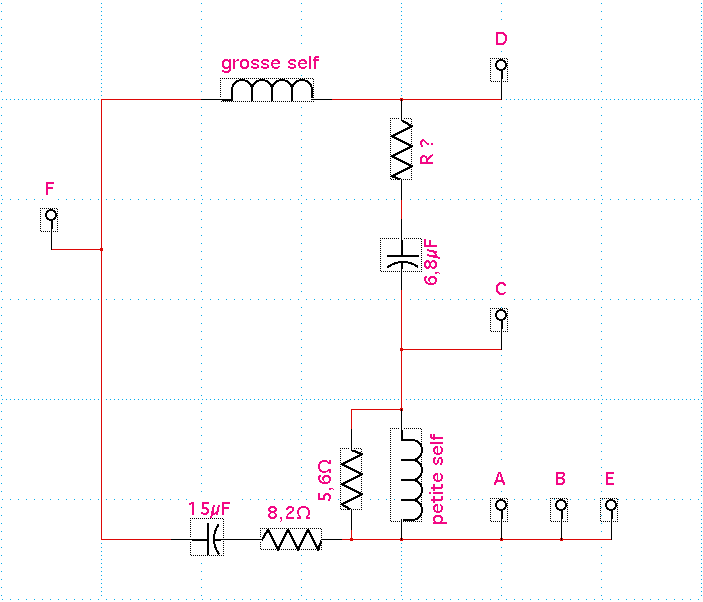

Je m'explique, la photo envoyée par Ricardo ressemble au premier schéma ci dessous... les câbles B & E ne sont pas au bon endroit.

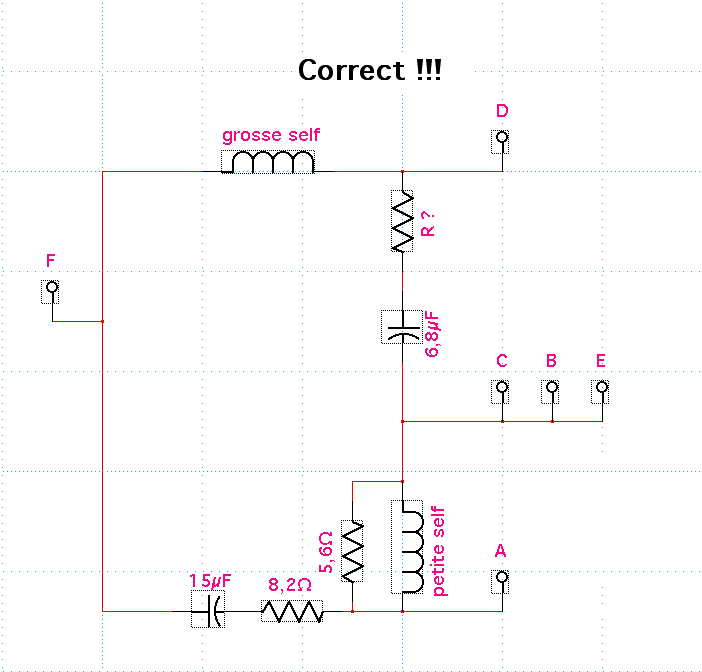

Pour ma part, je propose le second schéma qui ressemble à quelque chose

Je résume le travail pour Ricardo :

1. déplacer les fils B & E avec C

2. sur les bornes vers l'ampli :
- sur l'entrée noire : E
- sur l'entrée rouge : F

3. sur les bornes vers la compression medium/aigu :
- vers la borne négative (noire ou -) : A
- vers la borne positive (rouge ou +) : B

Ainsi la compression est en phase inversé ce qui est correct pour un filtre à 12dB par octave. Il faudra continuer à câbler la borne rouge de la compression sur la banane rouge de l'enceinte, et idem noire sur noire.

4. Vers le haut-parleur de grave :
- vers la borne négative (noire ou -) : C
- vers la borne positive (rouge ou +) : D

Voilà pour moi...

[rf_2006]

(le panique s'installe)

Bien, ça va rendre les chose très difficiles, non?

Qu'est ce que je doit faire pour de-souder les câbles?

[raoul]

Bonsoir à tous,

Vous êtes déjà plusieurs sur le filtre, donc je ne dirais rien, sauf ceci

...
Cordialement,
Ricardo Le Poule

Ricardo, dorénavant, tu signeras LA poule mais non pas LE :o)

Sinon, tu es où au Portugal ?

a+mitiés raoul (poule?)

[rf_2006]

Salut Raoul,

J'habite à Lisbonne et mon Français n'est pas glorieux, je sais , mais ici on apprend seulement 3 ans au début du lycée... maintenant (presque) tout est oublié.

Un nouveau avatar pour moi,
Ricardo
