26/08/2023-11:44:41 (Modification du message : 25/09/2023-16:54:02 par patleguen.)
Vends Kits Kaneda Composants
Bonjour à tous.

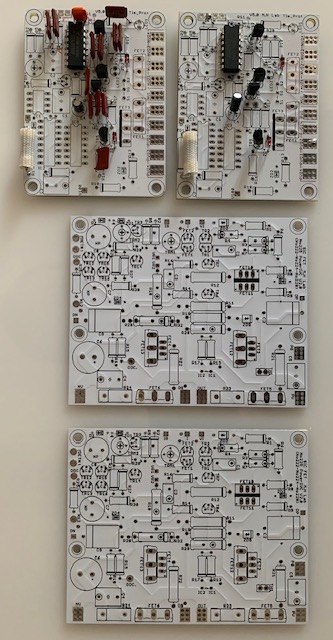

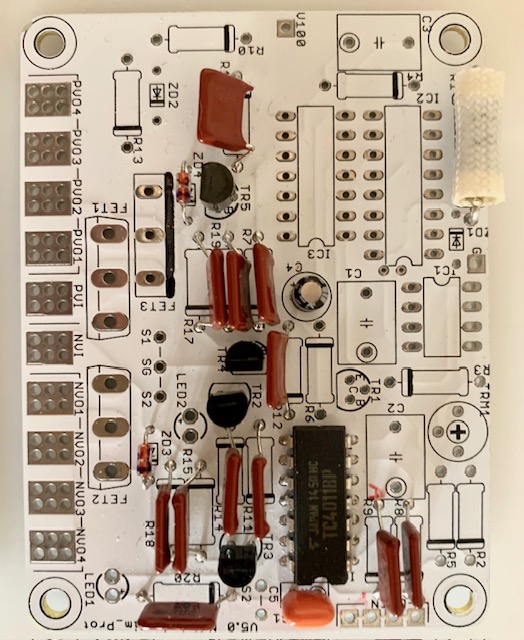

Je mets en vente un lot de composants utilisés par Mr Kaneda, avec entre autres, un jeu de cartes PCB de chez Masami Hagio permettant de réaliser un bon nombre d’amplis tels que les N° 222/224/225/228/228+/232/253 et même les plus récents 257/267/271/279/289 moyennant de légères adaptations, les schémas n’ayant finalement que très peu changés jusqu'à aujourd'hui, surement facilement adaptables avec les schèmas hybrides tubes transistors.

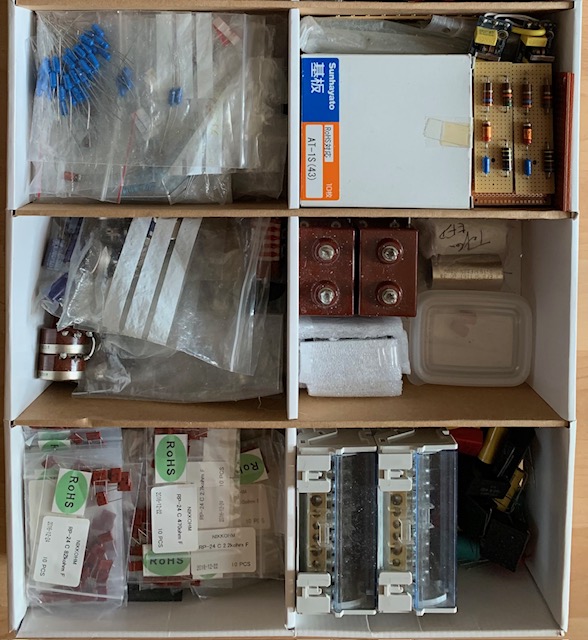

Dans ce lot je mettrais également des paquets de plaques Sunhayato AT-1S Phénolic paper base, un gros paquet de résistances Nikkohm RP-24C (les rouges) ainsi que quelques Skeleton, des potars Cosmos RV24, ajusables Copal TM7, également un lot de transistors : 2SA607/2SD188/2SA627/2SJ50/2SK135/2SD756/2SK30A/2SK170BL/2SA640/2SA835/2SA705/2N5465/2SA872A/2N3954/2SA1967/2SC1775 etc….. Également des condensateurs utilisés par Mr Kaneda (Soshin ...) ainsi qu'un boitier Takachi noir série OS Dimensions : 330 mm de largeur, 370 mm de profondeur, 70 mm de hauteur référence OS70-37-33BB
Plus encore d'autres "bricoles"
Je laisse le tout pour 400€
Boitier Takachi seul VENDU
Jeu de cartes PCB Masami Hagio VENDU
26/08/2023-12:31:07 (Modification du message : 26/08/2023-12:35:13 par Grand_Floyd.)
RE: Kits Kaneda Composants
Bonjour Patrick,
Que sont-ce les résistances bleues?
Christian
Lecteur CD STUDER A730 - Tuner PHILIPS 22AH6731 - Préampli Grand_Floyd - AMPLIS - WE300B - K209+ Grand_Floyd option tantale/argent - LE CUBE - Platine THORENS TD318 + DL103 PRO - Enceintes AUDIOREFERENCE 224.- Câbles ISODA en modulation et DeleyCON aux enceintes.
Définition de l'ignorant : personne ne sachant pas encore ce que vous avez appris il y a 5mn!
La théorie, c'est quand on sait tout et que rien ne fonctionne. La pratique, c'est quand tout fonctionne et que personne ne sait pourquoi. Ici, nous avons réuni théorie et pratique : Rien ne fonctionne... et personne ne sait pourquoi ! Albert Einstein
Le problème avec les sites audiophiles, c'est que beaucoup de sourds s'y inscrivent!
Ok merci, de loin ça ressemblait à des résistances.
Christian
Lecteur CD STUDER A730 - Tuner PHILIPS 22AH6731 - Préampli Grand_Floyd - AMPLIS - WE300B - K209+ Grand_Floyd option tantale/argent - LE CUBE - Platine THORENS TD318 + DL103 PRO - Enceintes AUDIOREFERENCE 224.- Câbles ISODA en modulation et DeleyCON aux enceintes.
Définition de l'ignorant : personne ne sachant pas encore ce que vous avez appris il y a 5mn!
La théorie, c'est quand on sait tout et que rien ne fonctionne. La pratique, c'est quand tout fonctionne et que personne ne sait pourquoi. Ici, nous avons réuni théorie et pratique : Rien ne fonctionne... et personne ne sait pourquoi ! Albert Einstein
Le problème avec les sites audiophiles, c'est que beaucoup de sourds s'y inscrivent!
26/08/2023-20:27:30 (Modification du message : 26/08/2023-20:29:46 par Ragnarsson.)
RE: Kits Kaneda Composants
Philips a utilisé ces condensateurs dans le haut de gamme de ses lecteurs CD dans les années 90 (CD950, CD951), lecteurs toujours bien cotés et réputés.
27/08/2023-09:59:24 (Modification du message : 27/08/2023-10:45:51 par patleguen.)
RE: Kits Kaneda Composants
J'ai rajouté dans mon annonce les pdf de montage des pcb de Masami Hagio pour les N° 222/224/225/228/228+ etc.....
Ce pdf est introuvable aujourd'hui sur le site dcamp.biz
ps : les pcb de Masami Hagio sont les seuls je crois qui ont été approuvés par Kaneda San !!!
27/08/2023-11:52:43 (Modification du message : 28/08/2023-07:29:50 par gillesni.)
RE: Kits Kaneda Composants
Bonjour Patrick,
Effectivement, j'en avais discuté avec lui les plaques dans la main, et il m'avait dit tout le bien qu'il en pensait, en particulier pour les gens qui ne voulaient ou pouvaient pas faire ces amplis avec les plaques à trou.
Ayant déjà eu quelques questions, je me permets de rajouter quelques informations supplémentaires à ta vente.

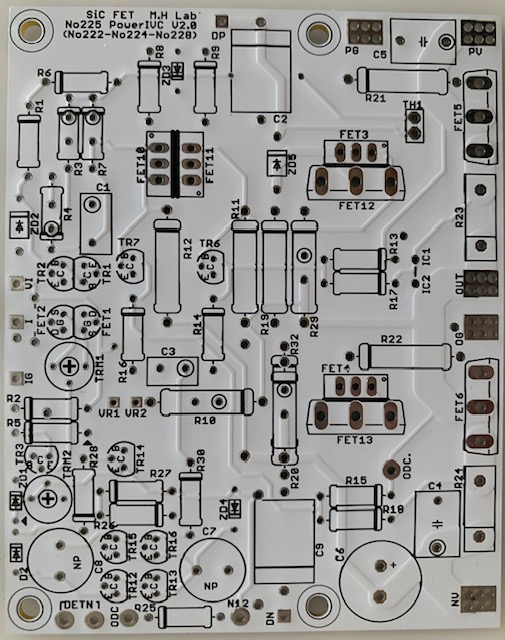

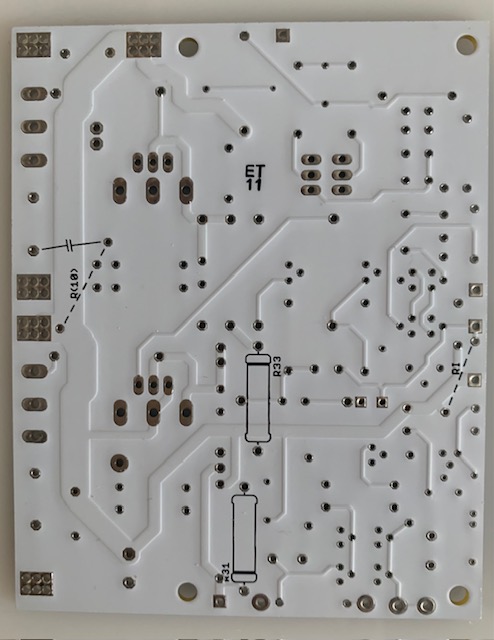

Ces plaques (PCB) sont destinés tout particulièrement au No.222, voir au No.228, des montages à la portée de nombreux amateurs.
Le No.225, un monstre de 180Watts, sera plutôt réservé à des personnes très compétentes en électronique, même si tes plaques peuvent convenir avec quelques adaptations...
Pour du large bande, je conseillerais plutôt la réalisation du 222, et celle du 228 dans le cadre d'une" multi amplification pour une utilisation sur les voies supérieures.
Dans les deux cas, ce sont de superbes amplificateurs pas trop compliqués à mettre en route lorsqu'on a tous les éléments, et surtout l'ensemble des transistors, ainsi que les schémas correspondants. Il y a d'ailleurs pas mal de renseignements les concernant dans la filière Kit Kaneda.
Ces ampli sont conçus pour fonctionner sur secteur ou sur batterie. Les tensions indiquées sont les suivantes:
No.222: +15V et -15V pour l'étage de sortie, et +19.8V pour l'étage d'entrée
No.228: +15V et -15V pour l'étage de sortie, et +24,6V pour l'étage d'entrée
En cas d'alimentation par batteries, on peut obtenir ces tensions par l'assemblage de différentes batteries de même type.
Une dernière chose, ce sont des amplis IVC, et pour ceux qui n'ont pas d'autres appareils IVC, il faudra juste penser à insérer une résistance de bonne qualité de 1K (0.5 ou 1W) en série sur le + de chacune des entrées. Celle-ci se place dans l'appareil, juste après la fiche RCA.
Bonne vente.
Cordialement
Gilles
Mon système : de la musique, et quelques bricoles pour l'écouter...
N°222_224_225_228_SIC_MOSFET_IVC_02_2015.pdf (Taille : 1,02 Mo / Téléchargements : 414)
