CBT24*SB65 stage 3 c'est parti !

[Jaffar]

ça avance doucement .




Par contre petite déconvenue : il y a clairement deux lots de hps discernables par des connecteurs différents et la qualité des deux lots n'est pas la même . Dans un lot les hps ont des courbes d'impédance ultra clean , dans l'autre il y a des petites résonances notamment vers 4.5 kHz . J'ai envoyé un mail au fabricant .

[Audio Pavillon]

ça avance doucement .

Vu le nombre de pièces que tu as à monter c'est pas tout à fait étonnant.

[Jaffar]







[Willy]

Ce qui est bien c'est que ce n'est pas répétitif

[dsdn2]

l'invention du fordisme de l'audio quoi...
En tout cas bravo!
David

[Jaffar]

Merci Willy ; ça fait plaisir d'avoir de tes nouvelles .
Merci David : effectivement ça fait un peu travail à la chaine ...

Je progresse doucement  , d'autant plus que j'ai dû redémonter une bonne partie de ce que j'avais réalisé sur la première enceinte .
En effet j'ai reçu deux lots de hp : un premier lot "ancien" dont le Re est de 3 ohm , et un second lot plus récent dont le Re est de 4 ohm .

J'ai donc dû considérer une répartition judicieuse des hps et recalculer mes diviseurs de tension . Fort heureusement cela ne me fera changer que 4 résistances à 1.50 euro .
je m'en tire plutôt pas mal mais je dois avouer que je suis passé par un moment d'intense abattement ...

Moralité il ne suffit pas de jeter un oeil à la courbe d'impédance de chaque hp pour vérifier s'il est correct , il faut aussi jeter un oeil à ses paramètres .
D'ailleurs si j'avais été vraiment rigoureux j'aurais aussi calculé mes ponts diviseurs sur les valeurs réelles mesurées de tous les hps .

Allez quelques images pour vous faire patienter

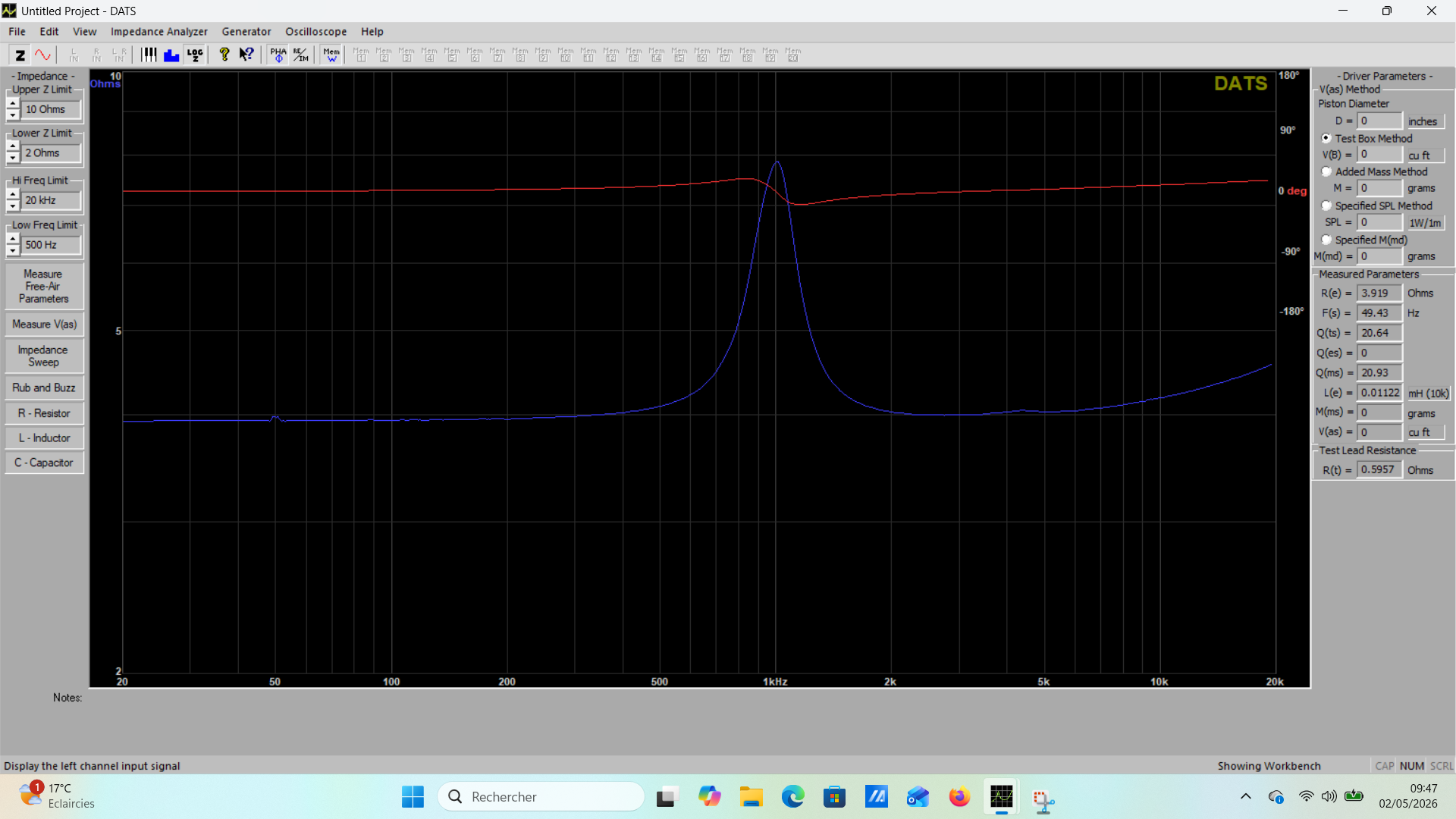

Petite erreur sur cette photo , j'aurais dû en mettre une autre , la Fs n'est bien sûr pas à 50 Hz .

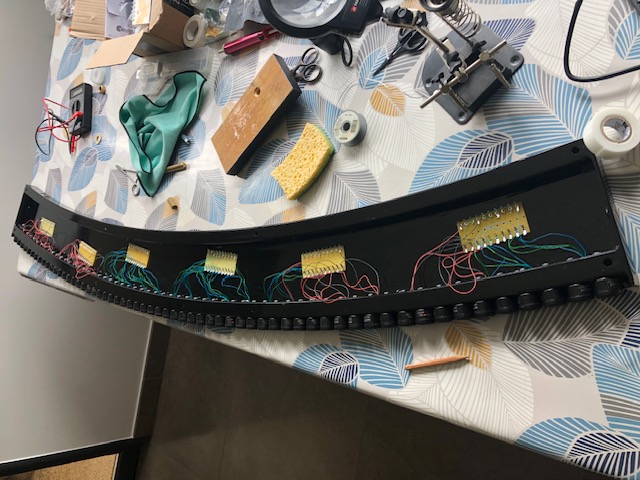

Sur les photos suivantes vous pouvez voir comment je règle les problèmes de connexion de ces "micros" fils

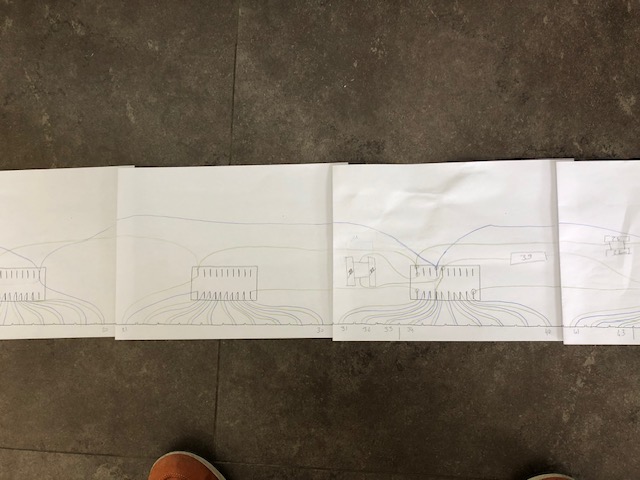

Sur la photo suivante on voit ma "tapisserie de bayeux" : le plan grandeur nature de câblage qui tient sur 6 feuilles A4



[Bamboufou]

Bravo, un boulot de fou , ça force l’admiration !

[Jaffar]

Merci Gilles .

Un tel compliment venant de toi ; il ne faudra pas que je prenne la grosse tête   ; je suis toujours admiratif de tes réalisations .

[Indien29]

Superbe travail, j'adore !!
