Préampli DIY sur batteries

[Grand_Floyd]

Beu travail Jacques. Les LEDs seront du plus bel effet. J'avais fait queque chose du même genre sur mon préampli KANEDA DC1:

La photo rend mal. Les LEDs en réalité sont d'un très beau rouge.

[jeanrichard]

Superbe travail ...

Bravo Jacques

[jacquese]

Merci à tous pour les encouragements.

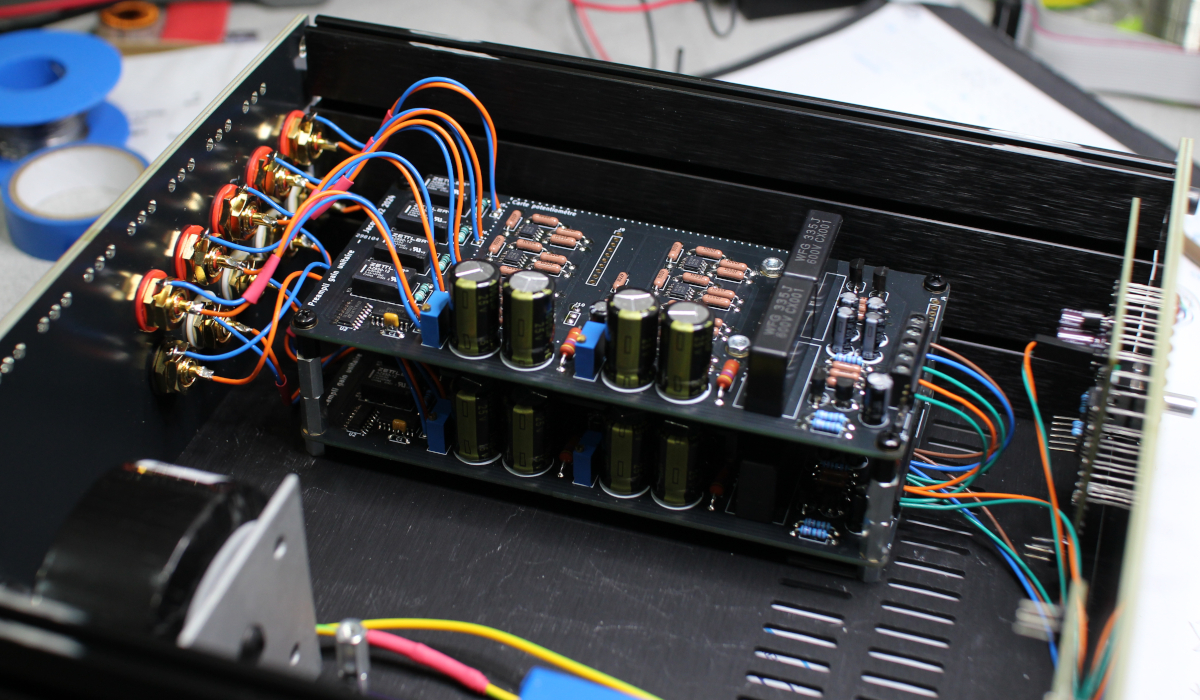

Ce soir, je commencé l'intégration en boîtier avec la partie audio.



[Julien]

La vache, c'est propre,
super pro, félicitations.
Julien

[6336A]

J'ai lancé le développement de modules de gestion de batterie après le démarrage du projet préampli phono. Une V2 du préampli phono sur batterie est prévue par la suite.

Je ne peux que t'encourager d'aller dans ce sens, Jacques. Personnellement, je ne suis jamais parvenu à construire une alimentation pouvant rivaliser aux mesures comme à l'écoute, avec les batteries.
Une batterie au Pb de 12V/10Ah peut débiter pendant 5 secondes un courant de 100A ! Le tout pour une impédance interne inférieure à 50mΩ.
S'il est possible actuellement de construire une alimentation dont l'impédance est inférieure à 10 mΩ, ce ne sera qu'au-dessus de 100Hz, le bruit grimpe en flèche en dessous, quant au courant débité...

Ce qui m'a alerté en ce sens est l'écoute lors d'un salon des électroniques Rowland Research, dans les années 90. Jeff Rowland (Rowland Research) avait construit un ampli (je ne me rappelle plus quel modèle) dont on pouvait basculer l'alimentation sur batteries, l'autonomie étant très faible, moins de 30 minutes je crois. L'écoute s'était faite sur les Proac response 4, le très haut de gamme de la marque.
Malgré les défauts de la pièce,   la quinzaine d'auditeurs présents dont moi-même a été scotché par la différence. Ce n'est plus un voile qui était parti de devant les enceintes, mais carrément un mur...
Je ne pensais pas à l'époque que l'alimentation pouvait avoir une importance aussi grande. En électronique, on apprend qu'une alimentation est au service du circuit, et si elle est capable de fournir l'énergie dudit circuit sans s'écrouler, et sans varier au gré de Mr EDF, la cause est entendue. Du moment que les mesures le confirment !
L'écoute (une fois de plus) m'a démontré que les choses étaient bien plus compliquées.

[jacquese]

Bonsoir,

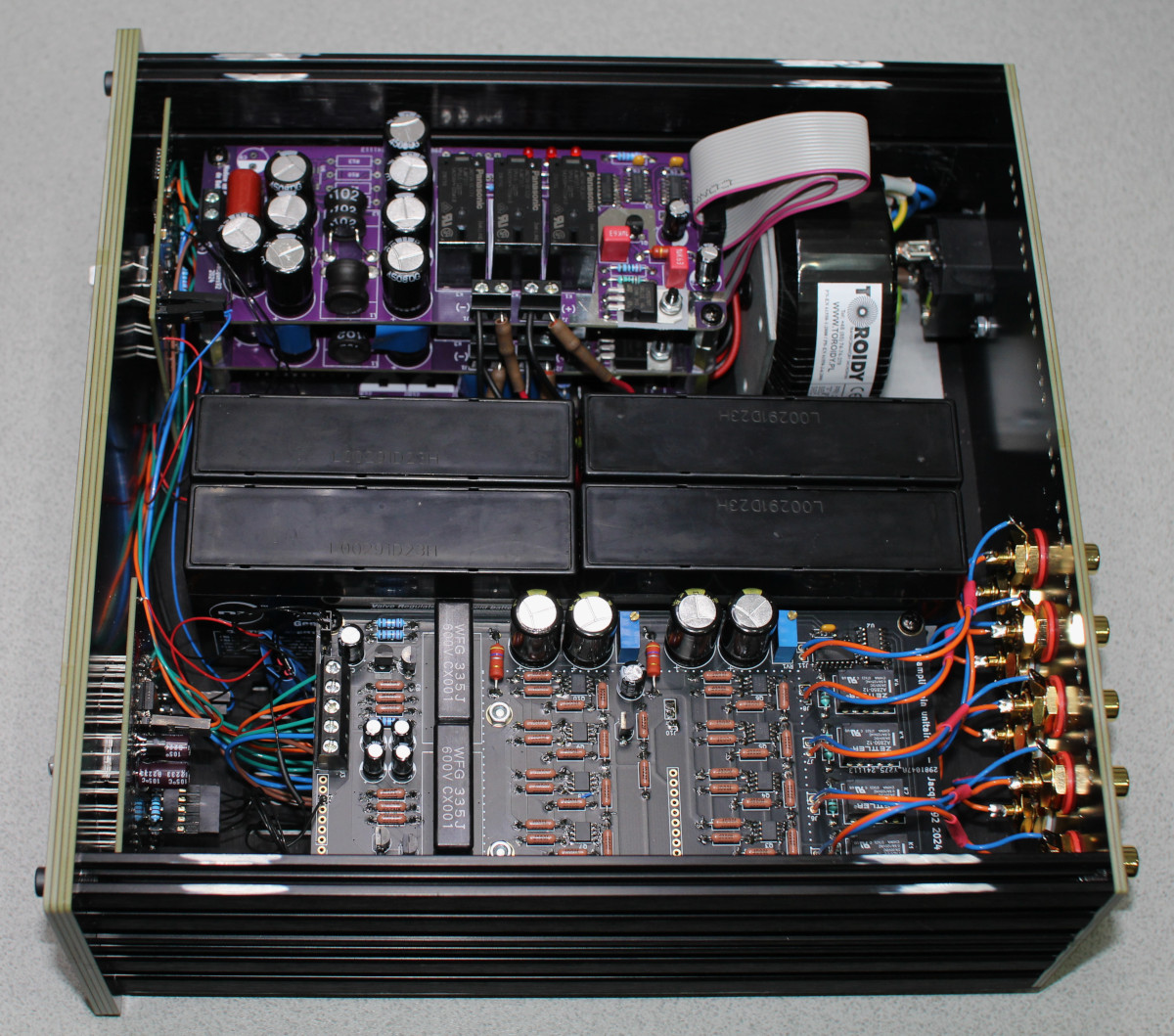

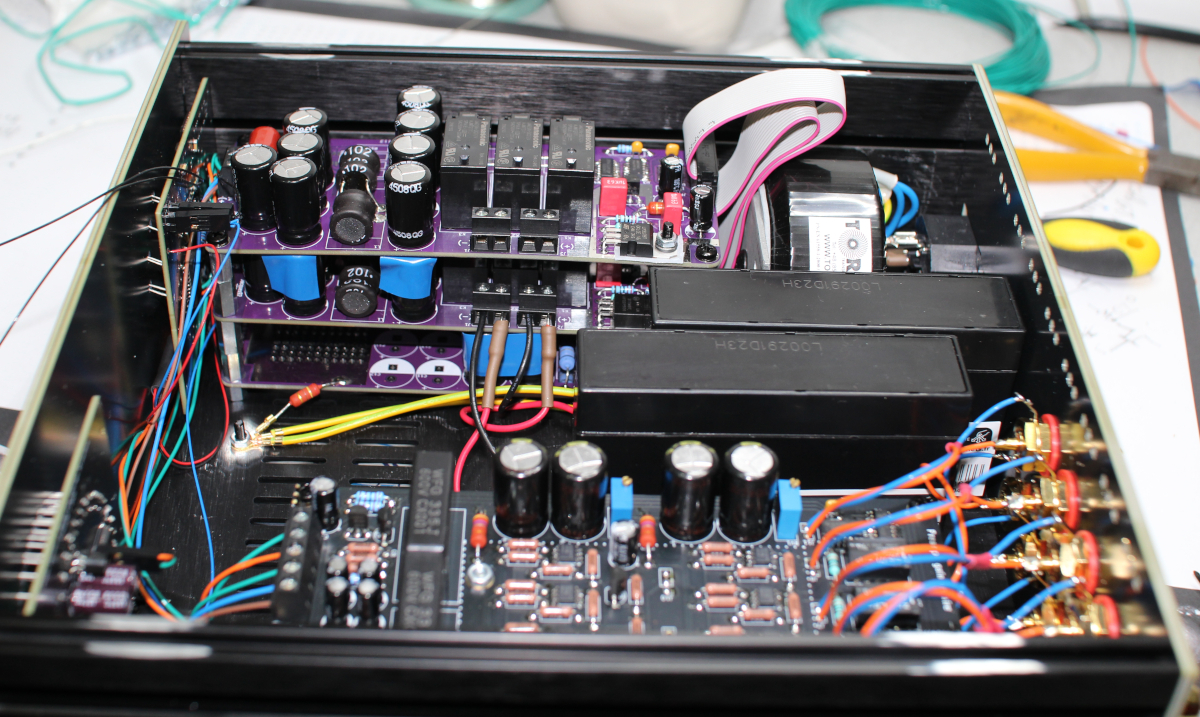

La suite de l'intégration avec la partie alimentation.
3 cartes sont installées :
- dessus : une carte de gestion de deux batteries embarquant la partie chargeur + commutation
- dessous : une seconde carte de gestion pour les deux autres batteries
- en dessous : une carte "carrier board" avec l'horlogerie, l'alimentation 16V pour les cartes de gestion et l'alim 12V pour la partie commande et affichage

Là il y a deux batteries installées. Reste à brancher les deux autres.

Ca commence à faire du monde mais tout devrait rentrer tout juste.



[christian24]

Bonjour Jacques et à tous,
Bravo pour cette magnifique réalisation et pour son originalité.

[JRBLUES]

Bonsoir,

La suite de l'intégration avec la partie alimentation.
3 cartes sont installées :
- dessus : une carte de gestion de deux batteries embarquant la partie chargeur + commutation
- dessous : une seconde carte de gestion pour les deux autres batteries
- en dessous : une carte "carrier board" avec l'horlogerie, l'alimentation 16V pour les cartes de gestion et l'alim 12V pour la partie commande et affichage

Là il y a deux batteries installées. Reste à brancher les deux autres.

Ca commence à faire du monde mais tout devrait rentrer tout juste.

Bonsoir Jacques,

C'est ce qu'on appelle de la belle ouvrage ... superbe réalisation.

On a hâte d'écouter cette merveille.

Excellente idée les batteries que j'utilise depuis longtemps pour mes p'tites bidouilles du dimanche et ce, en différentes tensions  : 6 V---> 48 V  .

En ce moment sur mon tripath STA 505/TK 2050 , batterie  46 V /8,5 Ah  par couplage série de 6 modules de 7,8 V et Ri < à 0,001 Ohm ... ces modules ont été récupérés sur mon ancienne batterie Hybride .

Ainsi j'ai une autonomie tranquille d'une centaine d'heures avant recharge.


Belle soirée

JR

[jeanmichelb]

...
Excellente idée les batteries que j'utilise depuis longtemps pour mes p'tites bidouilles du dimanche et ce, en différentes tensions  : 6 V---> 48 V  .
...

Bonsoir,
sur mon pré Kaneda 210 je suis passé d'une alim batterie à une Degawa, le jour et la nuit... et en plus adieu les recharges.
Alim décriée ici, j'étais mort de rire "c'est même pas certifié CE" et autres pitreries, il faut bien que les clowns s'expriment.

Jean-Michel

[jacquese]

Bonsoir,

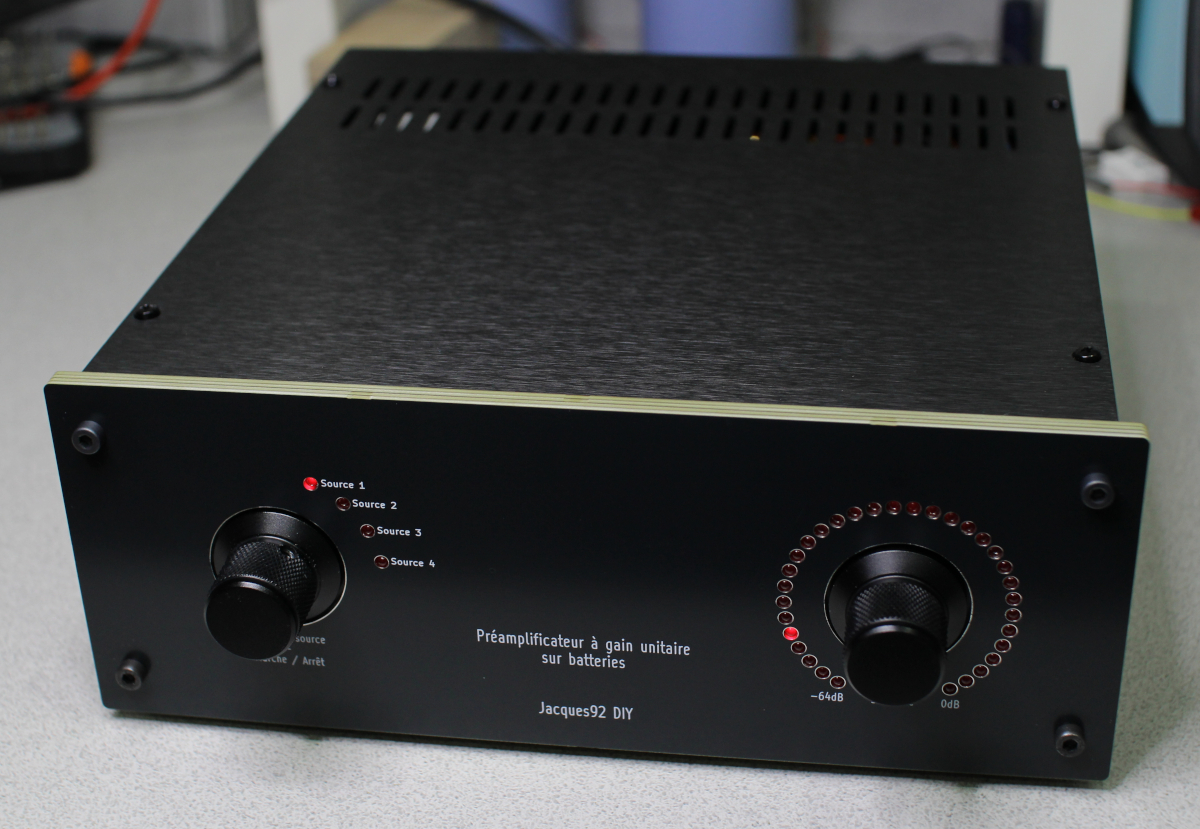

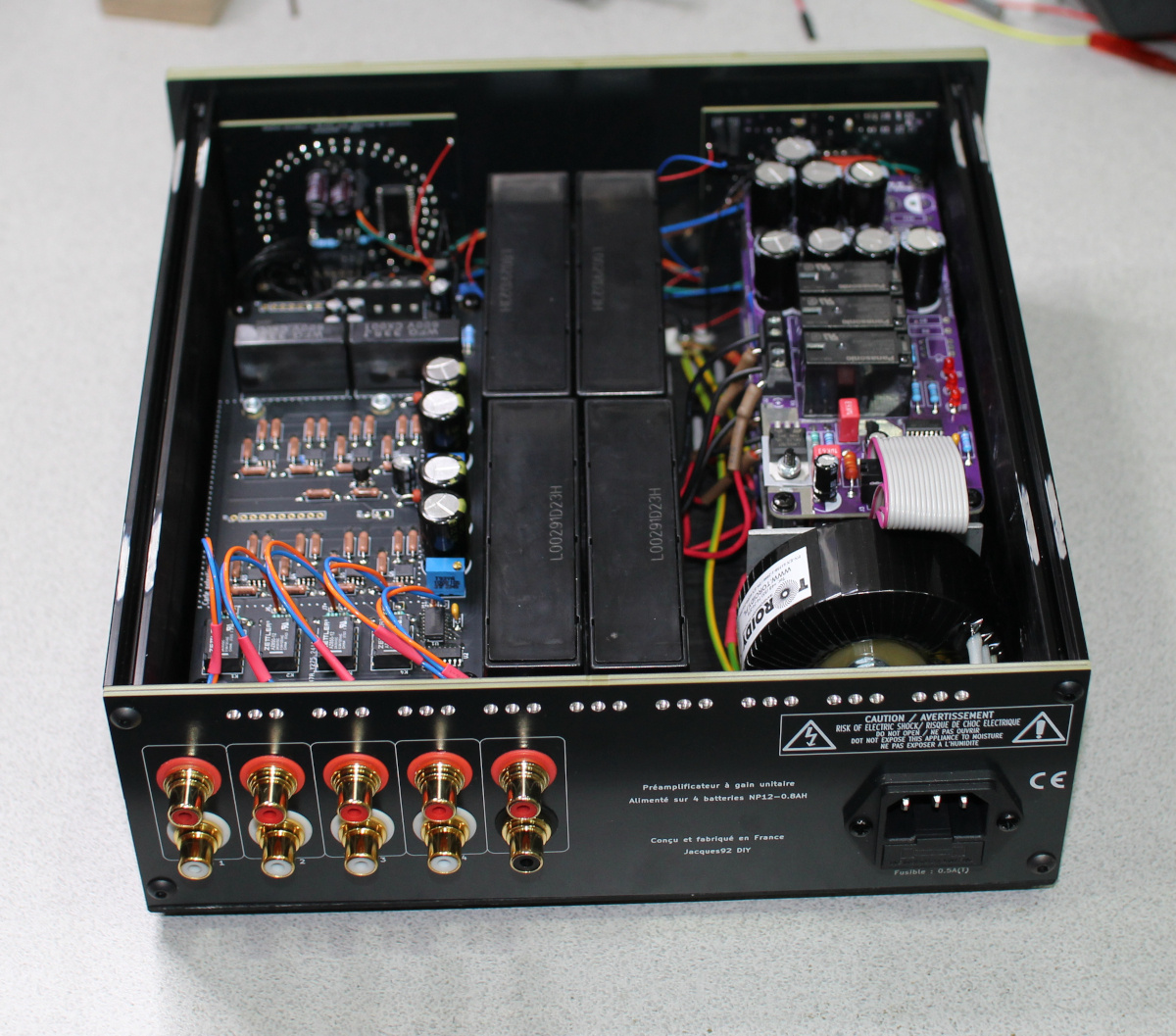

Suite et fin de l'intégration, on ferme la boîte.

Place aux écoute maintenant.

Premier retours avec un casque sensible branché sur le préampli et volume à fond : absolument aucun bruit, silence total. Concernant le potard à relais : glitch plus que raisonnable sur la transitions 0FFFF/1000. Quasi rien pour les autres pas. Très bien les relais AZ850 de chez ZETTLER.

L'offset en sortie est inférieur à 100uV.

Quelques erreurs sur certaines parties numériques qu'il a fallu rattraper en inversant un signal et en adaptant les niveaux pour la communication entre circuits  sous 5V en sortie et circuits sous 12V en entrée : quelques Level-up câblés en l'air pour s'en sortir. Sinon, tout est fonctionnel.

La prochaine étape est le développement d'une télécommande pour la gestion des encodeurs rotatifs.
