Jbl 2123h et 2451j filtre passif

[jeans]

PS : l'enceinte close de 21 litres du 2123 est rigidifiée par 2 planches montées en V pointé vers le moteur du hp et espacées d'environ 4 cm. Une sorte de résonateur au 1/3 du volume intérieur. Aucune résonance, pas de tonique sur les voix. Test effectué sur les 2 enceintes, l'une avec résonateur, l'autre sans. C'est " parlant " ! Flagrant. Merci Monsieur Joseph LEON ( Elipson ).
cordialement.
Jean

un ch'ti dessin ?

Bonjour Nicolas,

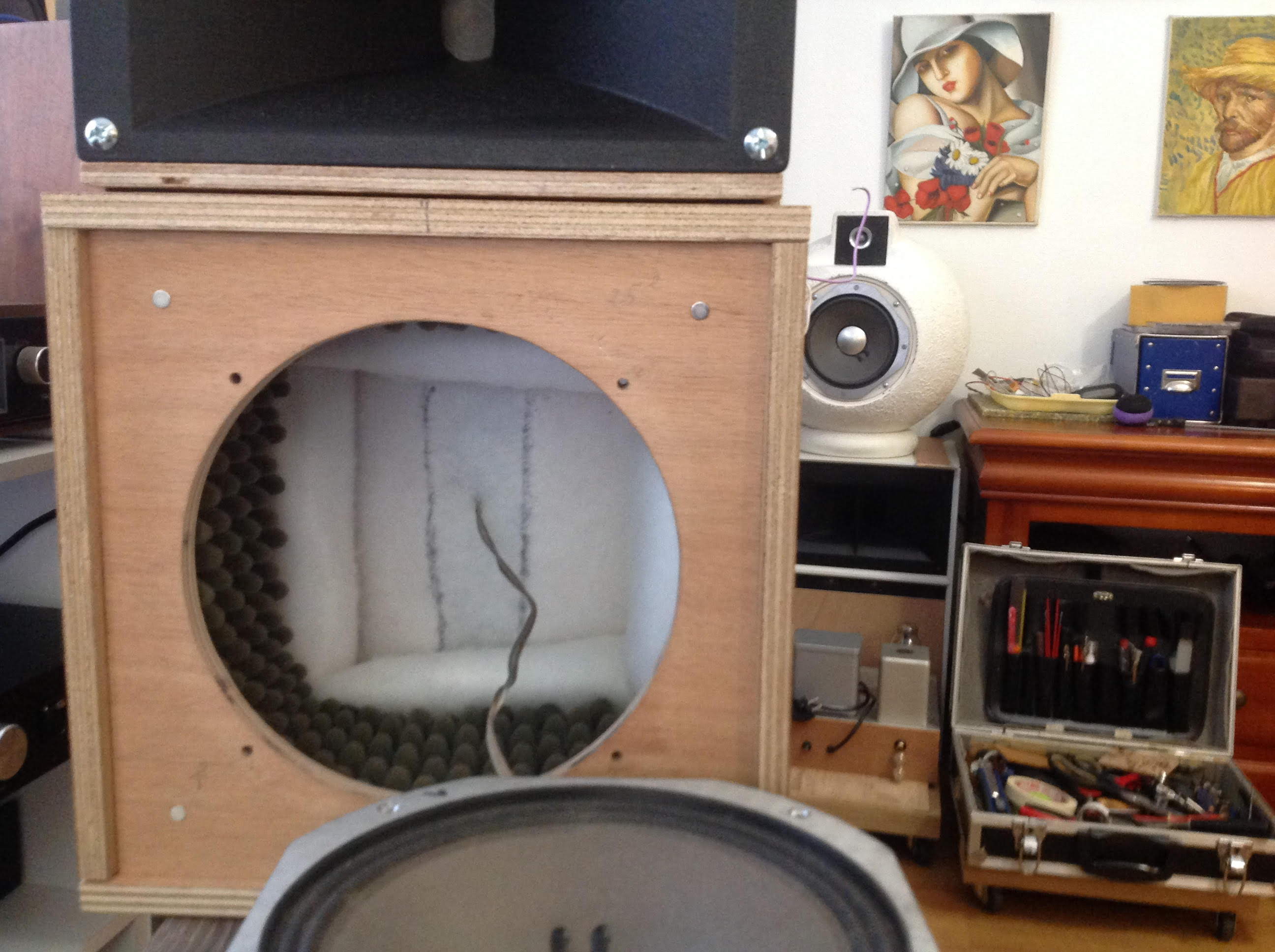

Voici le dessin et une photo de l'intérieur de l'enceinte.
A remarquer la fenêtre du résonateur dont le contour est marqué par 2 traits verticaux tracés au feutre. Elle est recouverte par une plaque de ouate. Celle que je préfère !

Cordialement.
Jean

  Caisson JBL .pdf (Taille : 432,51 Ko / Téléchargements : 427)
