RE: Mon K209 GF vient de faire psshiittt - turlut - 26/12/2022
je pense que ce sont les 2k243-2 (ou équivalents) en boitier DIL ou DIP que tu prends pour des AOP .. ces boitiers ont 6 pattes
RE: Mon K209 GF vient de faire psshiittt - Grand_Floyd - 26/12/2022
Ah ben oui évidemment!
RE: Mon K209 GF vient de faire psshiittt - jeanmichelb - 26/12/2022
(26/12/2022-09:46:05)escartefigue33 a écrit : Les pannes dues à des mauvaises soudures se révèlent souvent avec des chocs thermiques, ampli au frigo puis réchauffage au sèche-cheveux...Oui, ou plus simple et/ou en complément, une bonne loupe pour vérifier les soudures.
Cdt,
Gérard
N'oublions pas les conseils toujours avisés de calculette, conseils qu'il n'a pas suivi dans son post
(25/12/2022-09:37:21)calculette a écrit : ...
il faut toujours bien réfléchir à ce qu'on fait et envisager toutes les possibilités avant de partir dans des délires !
...
Jean-Michel
RE: Mon K209 GF vient de faire psshiittt - turlut - 08/01/2023
Bon ben voilà .. après une bonne période sans problème, l'ampli avait été refermé, aujourd'hui, il y a quelques minutes, il m'a refait le même coup, un plotch dans l'enceinte de droite, et puis passage du voyant du vert au rouge ..
flute, flute, et re-flute ..
Le temps de démonter le couvercle, et j'ai pris la mesure sur le pin de l'offset et pour masse j'ai pris sur la patte du condo qui est vers le bornier de sortie (relié avec le 0V lui-même) et j'ai 18,8 Volts au lieu de qq milliVolts résiduels en principe
en comparaison sur l'autre canal, j'ai 0,009 volts
J'ai pris le dos d'un petit tournevis et j'ai tapoter les composants , circuit allumé , voltmètre branché sur le pin offset et le 0V

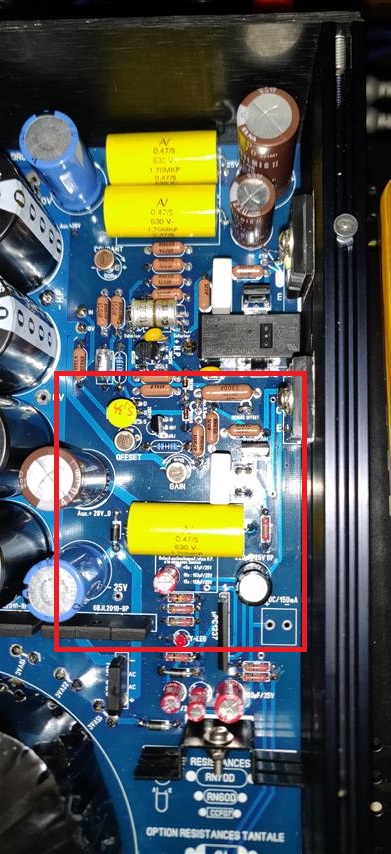

c'est en tapotant dans le secteur entouré de rouge que le canal est repassé au vert (relais enclenché) et la tension offset est repassée à 0,006 volt ..
Je vais tenter de re-vérifier les soudures dans ce secteur même si je l'ai déjà fait.
Ch'tite question :
il me semble que c'est en tapotant sur l'un des potars (gain ou offset) que le clic du relais s'est fait et que le voyant est repassé au vert ...
Un docteur en k209 peut-il m'aiguiller avec les maigres indices que je vous ai communiqué ?
Pourrait-il s'agit d'une défaillance de l'un des potars ?
RE: Mon K209 GF vient de faire psshiittt - Grand_Floyd - 08/01/2023
Bonjour turlut,
Je croirais plus à une mauvaise soudure, mais il n'est pas impossible qu'un potar soit déffectueux.
RE: Mon K209 GF vient de faire psshiittt - turlut - 08/01/2023
(08/01/2023-17:45:38)Grand_Floyd a écrit : Bonjour turlut,
Je croirais plus à une mauvaise soudure, mais il n'est pas impossible qu'un potar soit déffectueux.
Oui, dès que j'ai un moment, je vais à nouveau redémonter le fond et re-refaire les soudure du côté des potars et des composants autour ..
Mais il est également possible qu'en tapotant l'un de ces composants, ça ait refait contact ailleurs sur un autre composant à proximité, un composant qui aurait une soudure incorrecte ..
au pire, ça se trouve où ce type de potar ?
RE: Mon K209 GF vient de faire psshiittt - Grand_Floyd - 08/01/2023
Pas facile à trouver actuellement à cause des pénuries de composants. Il y a ce modèle chez Mouser (il en reste 4) : https://www.mouser.fr/ProductDetail/81-PV32H500A01B00
Sinon n'importe quel trimmer de 50 ohms avec cette implantation :
![[Image: implan14.jpg]](https://i70.servimg.com/u/f70/16/54/12/44/implan14.jpg)
RE: Mon K209 GF vient de faire psshiittt - calculette - 09/01/2023
(08/01/2023-20:40:34)Grand_Floyd a écrit : Pas facile à trouver actuellement à cause des pénuries de composants. Il y a ce modèle chez Mouser (il en reste 4) : https://www.mouser.fr/ProductDetail/81-PV32H500A01B00
Bonjour,
Si c'est un potar dont on ne doit pas changer la valeur, il peut avantageusement être remplacé par 2 résistances.
D'ailleurs un fois qu'un appareil est au point on pourrait remplacer tous les potars par des couples de résistances avant de refermer le capot "définitivement"
Il est assez rare d'ouvrir un appareil et de seulement re-régler un potar comme seule intervention de maintenance.
Denis,
RE: Mon K209 GF vient de faire psshiittt - jys - 09/01/2023
Denis,
please, tes "bons conseils" n'ont aucun intérêt dans le cas présent.
J'ai souvenir de gars qui (j'y étais comme préparateur de Kit/conseiller en 81, Rue de Belfort
) , par avarice ou impatience, remplaçaient le potar d'équilibrage Cosmos à faible dérive thermique (20 ppm/°C de mémoire) par autre chose et se plaignaient du manque de stabilité du 20W Hiraga !
Si Jean avait choisi ceux-là, crois moi, ce n'est pas par hazard et les Sfernice concurrents (50 ppm/°C aussi cher) ne faisaient pas l'affaire.
Jean-Yves
RE: Mon K209 GF vient de faire psshiittt - Grand_Floyd - 09/01/2023
(09/01/2023-17:16:55)calculette a écrit :(08/01/2023-20:40:34)Grand_Floyd a écrit : Pas facile à trouver actuellement à cause des pénuries de composants. Il y a ce modèle chez Mouser (il en reste 4) : https://www.mouser.fr/ProductDetail/81-PV32H500A01B00
Bonjour,
Si c'est un potar dont on ne doit pas changer la valeur, il peut avantageusement être remplacé par 2 résistances.
D'ailleurs un fois qu'un appareil est au point on pourrait remplacer tous les potars par des couples de résistances avant de refermer le capot "définitivement"
Il est assez rare d'ouvrir un appareil et de seulement re-régler un potar comme seule intervention de maintenance.
Denis,
Pour l'instant on ne sait pas lequel serait en cause. Probablement celui du réglage d'offset et on ne peut pas s'en passer!
