RE: Mon clone Sugden A21 SE en construction - escartefigue33 - 09/01/2024
Le transistor du haut n'est qu'un suiveur de tension, la polarisation du BD139 est fixé par les deux résistances de 2K7 et 3K3, quand le transistor du bas conduit plus ou moins, il déplace la tension d'émetteur des transistors du haut, et comme la polarisation de base du BD139 est fixe, il va se mettre à conduire plus ou moins suivant la tension de sortie.
Je ne vois pas un SRPP !
cdt,
Gérard
RE: Mon clone Sugden A21 SE en construction - christian24 - 09/01/2024
Quel est alors le rôle du 470µF qui revient sur la base du BD139 ?
RE: Mon clone Sugden A21 SE en construction - christian24 - 09/01/2024
(09/01/2024-11:22:10)escartefigue33 a écrit : ... et comme la polarisation de base du BD139 est fixePas du tout. Elle serait fixe si elle était découplée à la masse par un condensateur. Ici, le 470µF recopie la sortie sur la base du BD139, de la même façon qu'elle est recopiée par deux diodes dans ce montage (source : https://www.tubecad.com/2004/blog0016.htm )
RE: Mon clone Sugden A21 SE en construction - escartefigue33 - 09/01/2024
On doit pas avoir le même schéma...
RE: Mon clone Sugden A21 SE en construction - christian24 - 09/01/2024

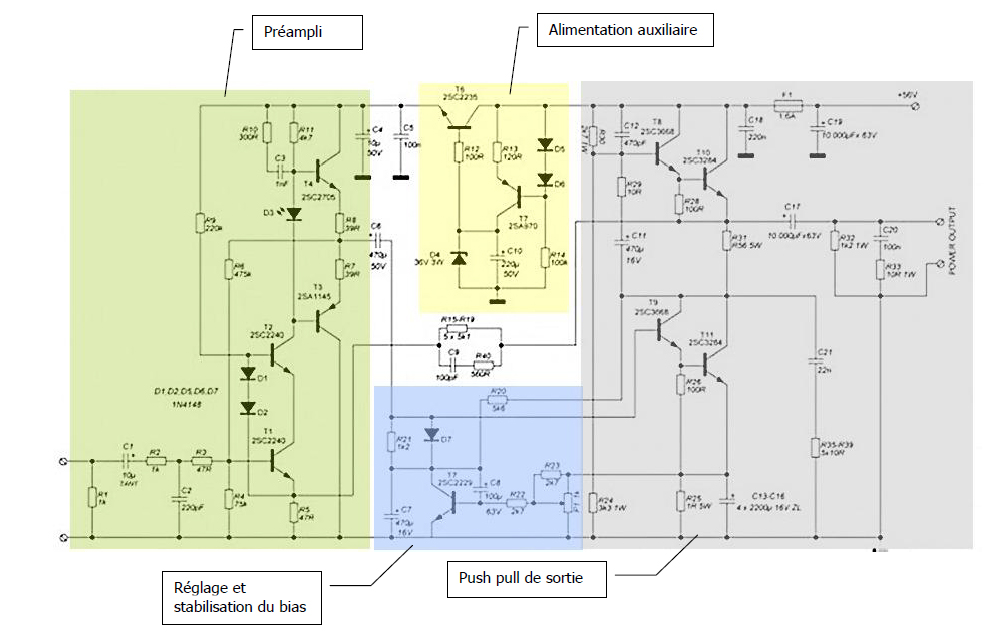

Je pense que si. Pour le Sugden, j'utilise ce schéma :
schema_perso.pdf (Taille : 224,96 Ko / Téléchargements : 324)
Le 470 microfarads recopie la sortie sur la base du BD139 ou le 2SC5171
Le schéma exemple montré dans ma dernière réponse se trouve dans la source que j'ai citée
RE: Mon clone Sugden A21 SE en construction - christian24 - 09/01/2024
Gérard, j'ai compris, tu utilises ce schéma qui comporte une erreur, le 470 micro n'est pas connecté au bon endroit...
SUGDEN_A21_2.pdf (Taille : 13,22 Ko / Téléchargements : 300)
RE: Mon clone Sugden A21 SE en construction - escartefigue33 - 09/01/2024
Je viens de vérifier sur les cuivres, le 470µF est bien relié au collecteur du transistor du bas, le schéma que j'ai publié est donc faux, toutes mes excuses.
Mais ce n'est pas pour autant que je vois un SRPP.
cdt,
Gérard
RE: Mon clone Sugden A21 SE en construction - gvida - 09/01/2024
(09/01/2024-18:24:20)escartefigue33 a écrit : Je viens de vérifier sur les cuivres, le 470µF est bien relié au collecteur du transistor du bas, le schéma que j'ai publié est donc faux, toutes mes excuses.
Mais ce n'est pas pour autant que je vois un SRPP.
cdt,
Gérard
JEvais pleurer, je comprends toujours
Ça a l'air compliqué cet ampli. Mais j'ai confiance
RE: Mon clone Sugden A21 SE en construction - christian24 - 09/01/2024
(09/01/2024-18:24:20)escartefigue33 a écrit : Mais ce n'est pas pour autant que je vois un SRPP.
Ok. Mais dans ce cas où se trouve l'étage déphaseur pour le push-pull de sortie ?
RE: Mon clone Sugden A21 SE en construction - christian24 - 20/01/2024

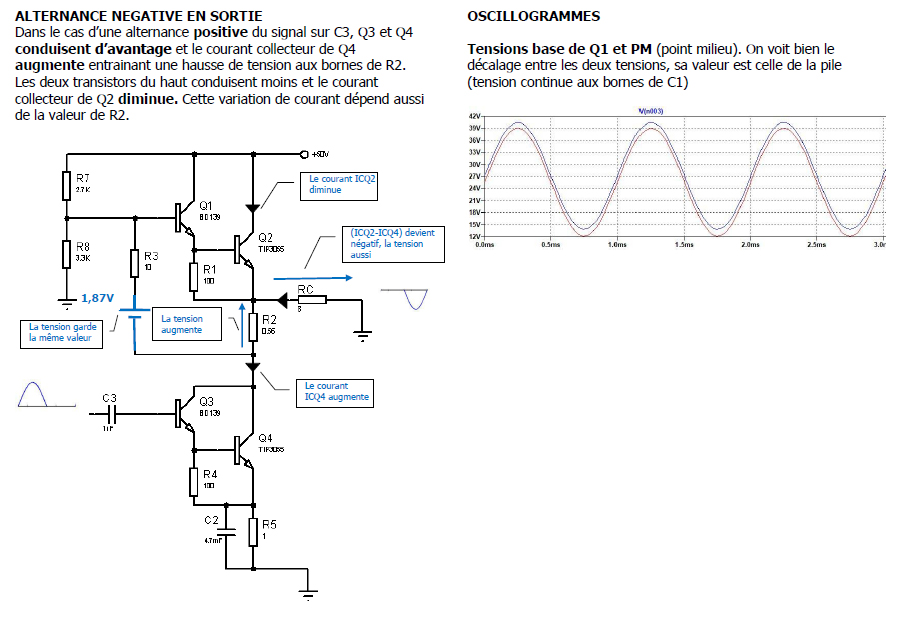

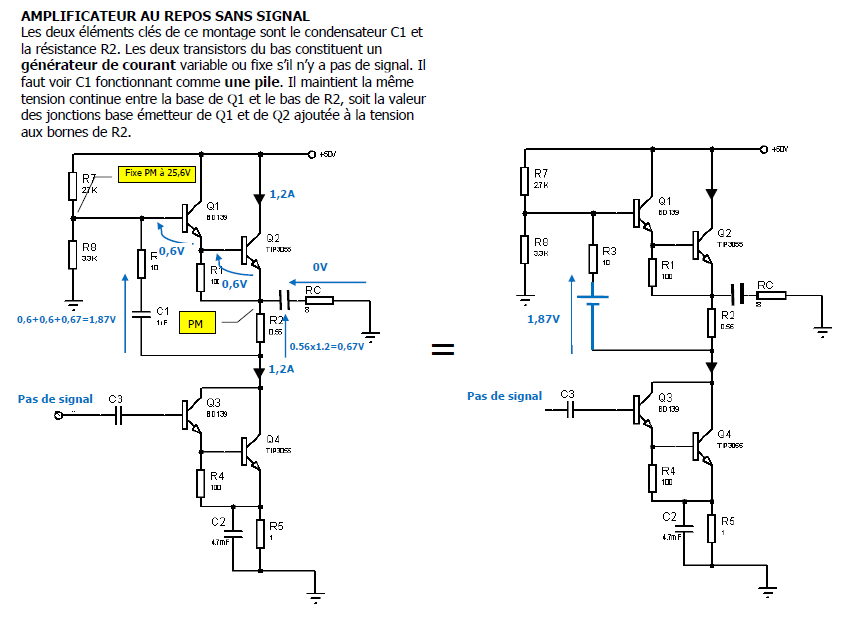

Principe de fonctionnement du Sugden A21
Bonjour à tous,
Ce document sans prétention essaie d’expliquer sans termes barbares d’électronicien et sans calculs complexes le fonctionnement du push pull de sortie de cet ampli si original.
