(06/02/2024-17:46:30)bonjuFrançois-D a écrit : Bonsoir je veut  mesurer IDSS des 2SK170(Y) ET 2SJ 74(Y) de l'étage d'entré de mon 8 Watts Hiraga

Christian ma transmis un document d'un article de JEAN HIRAGA dans le revue LED

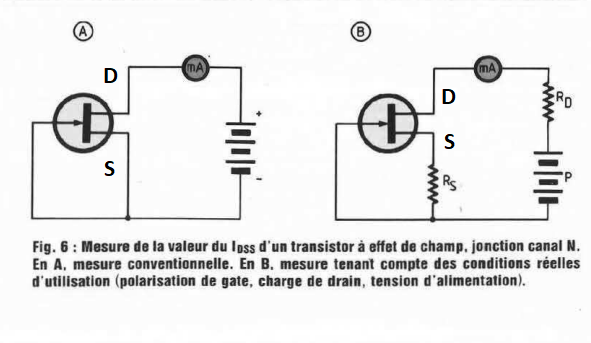

Je voudrai savoir quel schéma utiliser le A ou le B.
Si j'utilise le B quel Valeur Mettre pour les résistances RS et RD.

Merci d'avance bonne soirée.
François DEHERRIPONT

(13/02/2024-09:43:39)yeagerch45 a écrit : Bonjour,
Le soucis est qu'avec un Idss de 1 mA, le Vds est de zéro volt.
Ce n'est plus une source de courant !!

(06/02/2024-17:46:30)François-D a écrit : Bonsoir je veut  mesurer IDSS des 2SK170(Y) ET 2SJ 74(Y) de l'étage d'entré de mon 8 Watts Hiraga

Christian ma transmis un document d'un article de JEAN HIRAGA dans le revue LED
Je voudrai savoir quel schéma utiliser le A ou le B.
Si j'utilise le B quel Valeur Mettre pour les résistances RS et RD.

Merci d'avance bonne soirée.
François DEHERRIPONT

(13/02/2024-11:47:25)jsilvestre a écrit :

(06/02/2024-17:46:30)François-D a écrit : Bonsoir je veut  mesurer IDSS des 2SK170(Y) ET 2SJ 74(Y) de l'étage d'entré de mon 8 Watts Hiraga

Christian ma transmis un document d'un article de JEAN HIRAGA dans le revue LED
Je voudrai savoir quel schéma utiliser le A ou le B.
Si j'utilise le B quel Valeur Mettre pour les résistances RS et RD.

Merci d'avance bonne soirée.
François DEHERRIPONT

Bonjour François

le montage A te permettra de mesurer l'IDSS des jfet, l'IDSS est la valeur du courant Drain Source pour tension Vgs nulle.
Le montage B donnera la valeur du courant Drain Source dans les conditions d'utilisation du jfet, lorsque la tension Vgs n'est pas nulle.
Si l'article spécifie des valeurs d'IDSS alors il faut utiliser le montage A, s'il indique des valeurs de courant à obtenir dans cette application alors utilise le montage B.
Lors des mesures laisse un peu de temps entre la manipulation et la mesure pour que la température du transistor se stabilise, que la lecture du courant n'évolue plus.

joël

(13/02/2024-15:41:41)François-D a écrit : merci pour l'explication, c'est un peut moins flou

les valeurs de résistances sont bonne dans le cas du 8 watts HIRAGA.
merci Joel bonne fin de journée
François DEHERRIPONT

(13/02/2024-19:48:30)jsilvestre a écrit :

(13/02/2024-15:41:41)François-D a écrit : merci pour l'explication, c'est un peut moins flou

les valeurs de résistances sont bonne dans le cas du 8 watts HIRAGA.
merci Joel bonne fin de journée
François DEHERRIPONT

J'ai regardé l'article original de l'audiophile mais pas vu d'indications quant au tri des jfets. Il est juste indiqué que le courant dans le cascode est de l'ordre de 0.9mA à 1mA. Cela me semble faible, le courant de repos de l'étage de sortie serait alors autour de 0.4A ce qui parait faible pour un fonctionnement en classe A jusqu'à 8 watts sous 8Ω . Autour de 1 ampère serait une meilleure valeur. Si tu as d'autres écrits avec plus d'informations sur ce point?

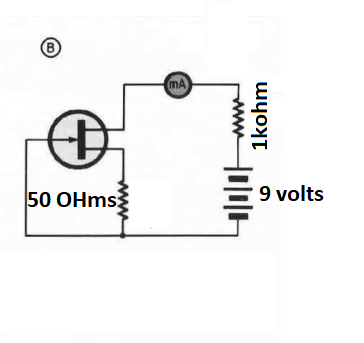

Le schéma B avec les valeurs indiquées va faire l'affaire. La valeur de la résistance en série avec le Drain de 1KΩ n'est pas critique elle sert à limiter le courant si d'aventure le jfet était inséré à l'envers lors du test. 1KΩ c'est pratique pour avoir le courant en mesurant seulement la chute de tension à ses bornes. La tension mesurée divisée par 1000 donne le courant.

joël

(18/02/2024-13:33:37)didierS a écrit : Bonjour François,

L’information selon laquelle Jean HIRAGA aurait préconiser des transistors 2SJ74/2SK170 avec des valeurs Idss inférieures à 1 mA (à Vgs=0 V, donc) me semble erronée. Il serait alors impossible d’obtenir un courant de drain de cette même valeur avec Rs=50 Ω.

Où as-tu obtenu cette "information" ?

Cordialement,
Didier
