RE: Je voudrait faire un filtre série passif pour haut-parleur 3 voies - PFB - 29/04/2020
folkdeath95 a écrit :PFB a écrit :un ampli ça coute 20€Un chimique de 300µF, encore moins.
PFB
C'est moins sûr...
PFB
RE: Je voudrait faire un filtre série passif pour haut-parleur 3 voies - JM Plantefeve - 29/04/2020
PFB,
C'est moins sûr...
Trois 100µF/100Vdc en parallèle : 12€
http://www.mundorf.com/en/?category=pro&menu=caps&content=ecap_raw
Jean-Marc.
RE: Je voudrait faire un filtre série passif pour haut-parleur 3 voies - raoul - 29/04/2020
PFB a écrit :folkdeath95 a écrit :PFB a écrit :un ampli ça coute 20€Un chimique de 300µF, encore moins.
PFB
C'est moins sûr...
PFB
Bonjour,
Ce qui est sûr, c'est d'éviter de venir dans une discussion pour dire de changer de voie, que celle qui est explorée ne vaut pas la peine d'être poursuivie.
a+mitiés raoul
RE: Je voudrait faire un filtre série passif pour haut-parleur 3 voies - gaetan22 - 29/04/2020
folkdeath95 a écrit :gaetan22 a écrit :HelloL'intérêt d'X-Sim, c'est de simuler tes HP en utilisant les courbes de réponses et d'impédance que tu auras mesurées et importées. Là, j'ai l'impression que tu as travaillé avec des HP "théoriques", non?
Je crois que j'ai trouver comment utiliser Xsim.

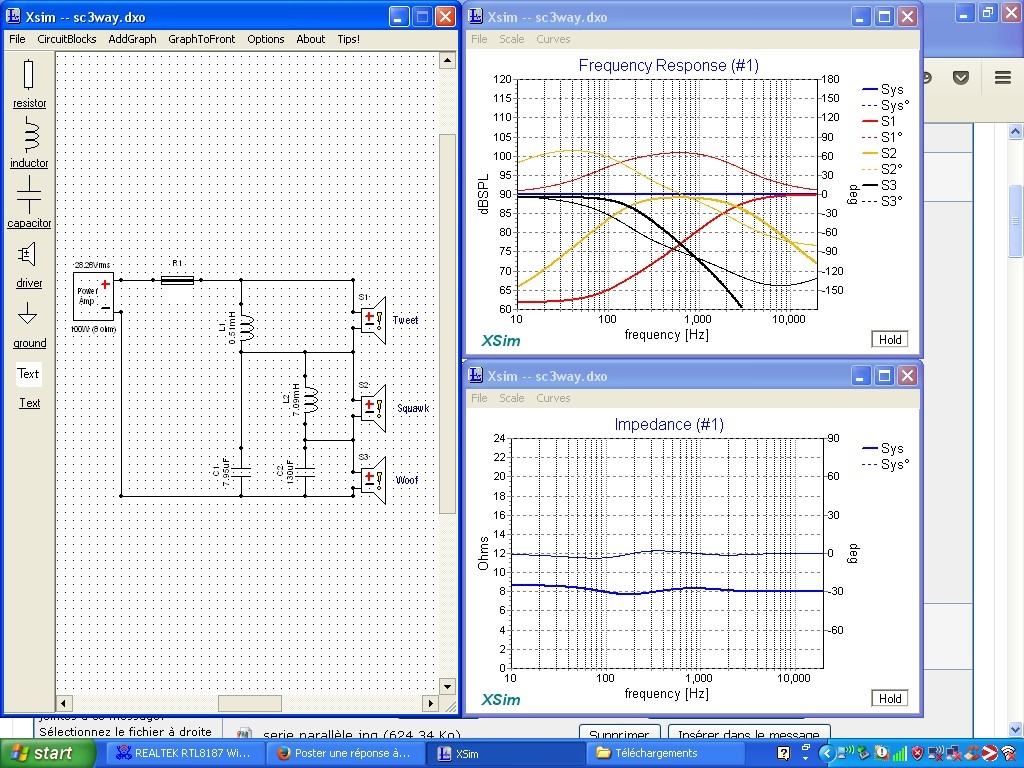

Voici le filtre série passif 3 voies qui en résulte, mais c2 est de taille a 300 uf.
Opinions et conseils bienvenue.
Merci
Gaétan
Hello
Oui, j'ai pas assez l'habitude avec Xsim pour alller plus loins.
Gaetan
RE: Je voudrait faire un filtre série passif pour haut-parleur 3 voies - gaetan22 - 29/04/2020
jimbee a écrit :gaetan22 a écrit :Hello
Je crois que j'ai trouver comment utiliser Xsim.
Voici le filtre série passif 3 voies qui en résulte, mais c2 est de taille a 300 uf.
Opinions et conseils bienvenue.
Merci
Gaétan
Bonjour,
Le hic avec ce pseudo - quasi soit disant 12dB série est
- que les voies sont très déphasées les unes des autres (environ 120° aux Fc)
- que l'impédance totale est creusée ( jusqu'à moins de 4 Ohms )
- que l'affaiblissement de la voie haute/tweeter n'est que de 20dB à 100 Hz.
A comparer avec le 6dB série trois voies dit "série-parallèle" de ce type, curieusement les simuls diffèrent un peu entre Xsim et Tina:
Hello
J'ai simuler un a 6 db, la coube d'impedance est bien meilleur et est a 8 ohm, mais les creux a 150 hz et 2500 hz sont presque 5 db, et l'affaiblissement des voies est encore plus faible que quasie 12 db.
Merci
Gaetan
RE: Je voudrait faire un filtre série passif pour haut-parleur 3 voies - gaetan22 - 29/04/2020
Hello
Voici quelques details.
Le filtre sera un pour:
Un tweeter Dynaudio D28
Le mid-woofer sera un Dynaudio 17W75v2
Le woofer sera a determiner.
J'ai lontemp utiliser des hauts-parleurs 2 voies, mais la compagnie Neumann a produit un document technique qui montre clairement la diminution de certaines distortions d'intermodulations dans un hauts-parleurs 3 voies comparer a un 2 voies.
J'ai pris mes circuit dans ce site web.
https://www.tubecad.com/2017/11/blog0403.htm
Je reconnait ici des gars du forum diyaudio, que je salut, je parle anglais mais ici je peut m'exprimer en francais (ma langue natale) et c'est plus facile pour moi.
P.S. le clavier de mon portable a Window XP anglais, est il a un clavier anglais, donc sans les accents, alors mes "e" sont sans accents aigu, parfois je les corrige, mais pas toujour.
Merci
Gaetan
RE: Je voudrait faire un filtre série passif pour haut-parleur 3 voies - gaetan22 - 29/04/2020
Hello
Que penser-vous de condensateurs Elna Silmic pour un filtre de haut-parleurs ?
Il m'en reste quelques un.
Merci
Gaetan
RE: Je voudrait faire un filtre série passif pour haut-parleur 3 voies - jimbee - 29/04/2020
gaetan22 a écrit :J'ai simuler un a 6 db, la coube d'impedance est bien meilleur et est a 8 ohm, mais les creux a 150 hz et 2500 hz sont presque 5 db.
Merci
Gaetan
Les creux de quoi?
La réponse système est droite et les voies se croisent à -3dB aux Fc
comme prévu. Mais il y a un petit bonus à utiliser le schéma
variante, le "série-parallèle".
RE: Je voudrait faire un filtre série passif pour haut-parleur 3 voies - PFB - 29/04/2020
Raoul a écrit :Ce qui est sûr, c'est d'éviter de venir dans une discussion pour dire de changer de voie, que celle qui est explorée ne vaut pas la peine d'être poursuivie.
Alors il ne faut pas demander de suggestion...
Calculer un filtre passif c'est quand même vachement plus simple et précis si l'impédance est résistive et normalisée comme en entrée d'un ampli.
PFB
RE: Je voudrait faire un filtre série passif pour haut-parleur 3 voies - gaetan22 - 29/04/2020
jimbee a écrit :gaetan22 a écrit :J'ai simuler un a 6 db, la coube d'impedance est bien meilleur et est a 8 ohm, mais les creux a 150 hz et 2500 hz sont presque 5 db.
Merci
Gaetan
Les creux de quoi?
La réponse système est droite et les voies se croisent à -3dB aux Fc
comme prévu. Mais il y a un petit bonus à utiliser le schéma
variante, le "série-parallèle".
Hello
En pratique il y a vraiment un creux, j'ai mesurer mes hauts-parleur Dynaudio muni d'un filtre de 6 db deux voies, et le decibel-metre montrait un creux de 5 db a la frequence de croisement.
Mais mon schema quasie 12 db descent trop bas en impedance. Je doit y penser, peut-etre revenir a du 6 db.
Merci
Gaetan
