Bonjour
Je vous poste bientôt les photos du montage d'un ampli.

A mon grand étonnement, les mesures statiques rentrent dans une dispersion de 2%, le bruit de fond est inaudible ( ça fait angoisser), et encore pire ça amplifie..
Je me suis fait chi..r pour câbler, mais ce n'est pas encore d'un excellent niveau.
Je proposes donc de vous montrer les entrailles du bestiau, ainsi que l'extérieur. Charge à ceux d'entre vous qui le veulent d'esquisser une "idée" du schéma "pondus".

David

[dsdn]

Première pistes :
Les inspirations du schéma viennent ( sans ordre particulier) de Vapske, G. Preyale, Yves Montmagnon, et un peu de J. Gest et Pascal Ben.

De façon empirique la puissance est correct et devrait bien peser entre 20 et 30 watts RMS.
Sans aucune mesures dynamiques…et juste mes impressions imprécises sur l'écoute, c'est assez rustique.
Le schéma est relativement "rustique" et dépouillé. Si mon câblage n'est pas trop mauvais, on devrait pouvoir le "lire".

DAvid

[dsdn]

Une fois dûment mesuré et schéma (exact et précis) publié, je compte pour une fois nommer le schéma.
En tant qu'amateur, je tiens à respecter mes homologues ( s'ils m'acceptent en temps que tel) et nommer le montage ainsi fait, par un lieux régional.
Voici la naissance de l'ampli " Bouzillé 49 040" . 100 % Maine et loire, sauf pour les composants, les tubes, les composants " normaux", les supports, le chassis et l'origine des idées.
Pour le reste tout est né chez moi.
Pas grand chose quoi.

David
PS: homologues est un vaste mot qui exclus les charlots du quartier, qui ne vérifient pas leurs publications. Mais pire, ne rectifient pas leurs erreurs de "scripts" malgré les diverses préventions.

[gillougillou]

Le Maine et Loire c’est varié du point de vue viticole, ça doit être une vieille vigne....

[dsdn]

Bonjour
Entre le Layon, et le Saumurois on est pas loin des cépages de Chenin en Sarthes avec le Jasnières ( excellent semi liquoreux), ou bien Montlouis ou Vouvray.
Je trouves certains Vouvray pétillant aussi bien que certains Champagnes.
David

[dsdn]

Bonsoir
le montage
photo sharing

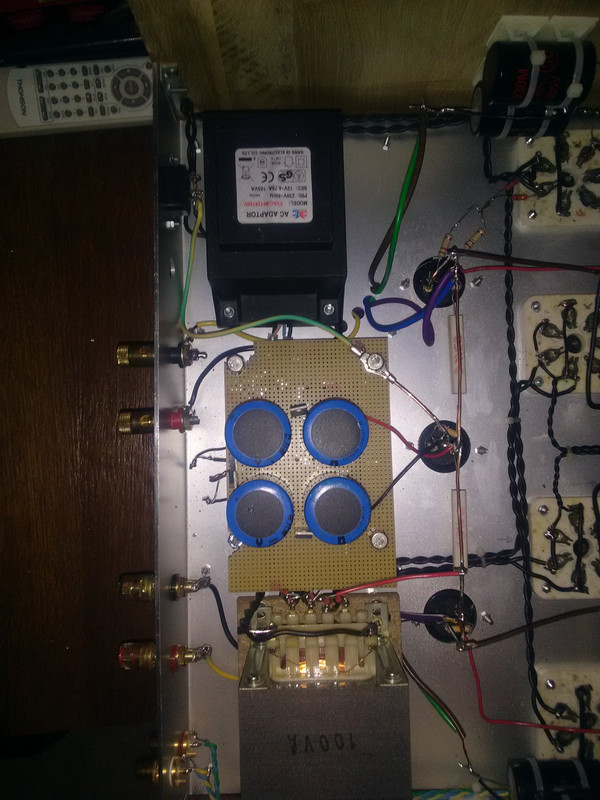

L'alime
free image posting
David

[dsdn]

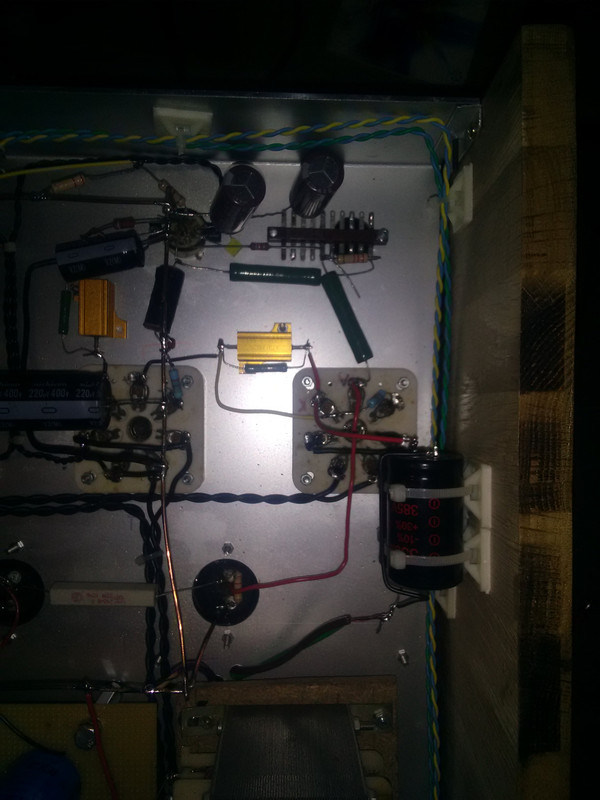

Voie droite complete
bb code uploader

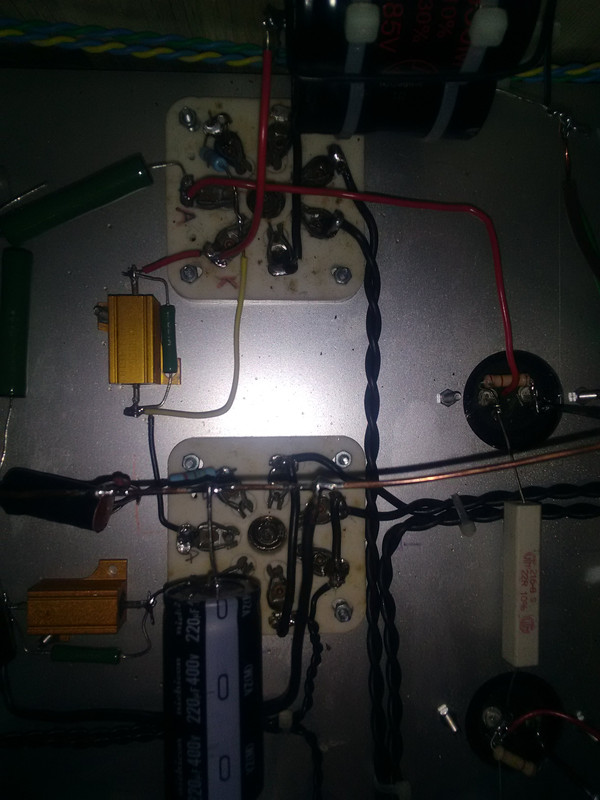

Voie droite partie puissance

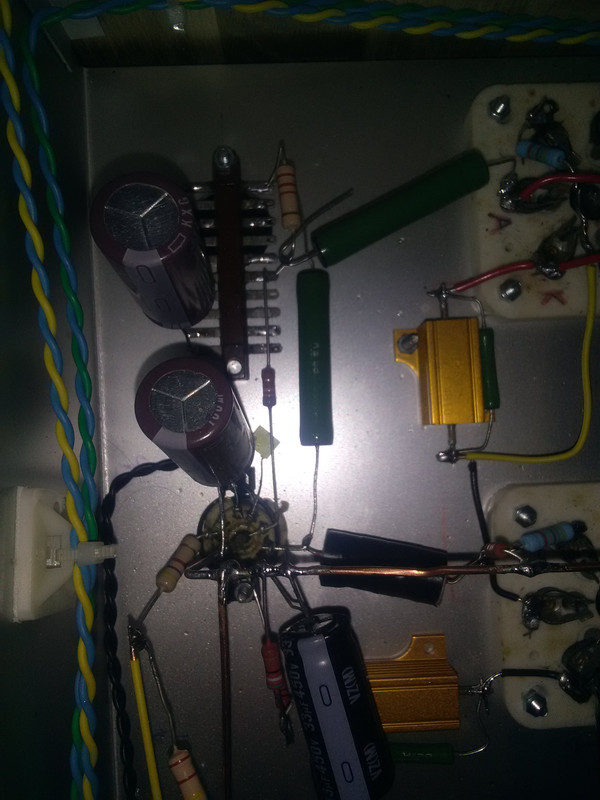

Partie driver préamp
