[VENDUS] : Kits Amplificateur de puissance Elektor (2 kits)

[RM8Kinoshita]

Bonsoir.


Suite à changement de projet, je cède  2 kits amplificateurs Elektor Fortissimo-100  à 50% du prix d'origine.


De quoi monter un bloc de puissance stéréo ou 2 blocs de puissance mono au choix


https://www.elektor.fr/products/elektor-...lifier-kit [EDIT lien HS, les kits sont en rupture sur Elektor]


2 kits complets à monter pour 249 €, 200 € port en sus port offert pour les melaudiens






Manuel : ici

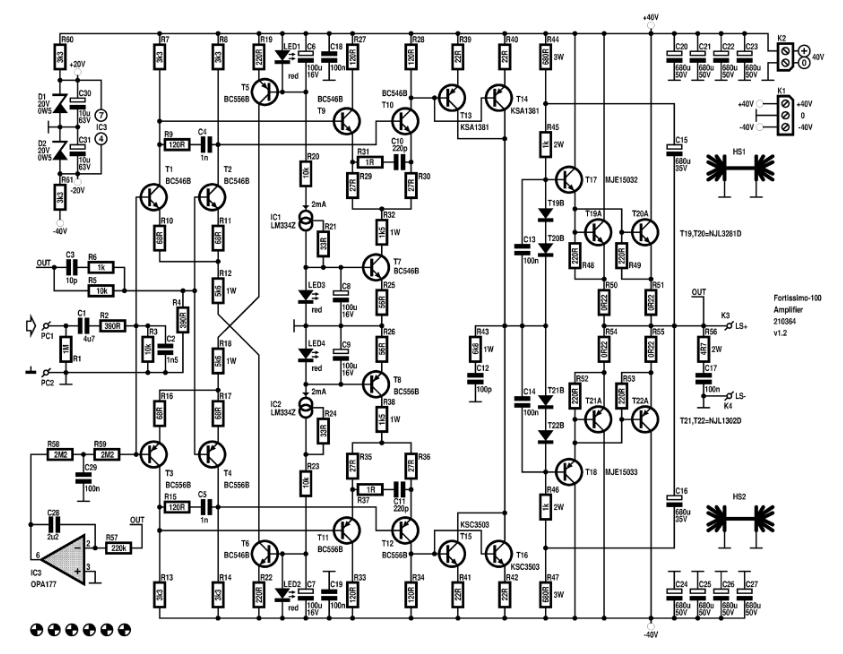

Schéma



crdt.

[RM8Kinoshita]

Bonsoir,

Petit up pour ces kits

Port offert ...

crdt.

[RM8Kinoshita]

Up pour ces kits de qualité reconnue ...
.

[RM8Kinoshita]

Bonjour, plus de bricoleurs chevronnés sur ce forum ?

A mon avis, avec les alims SMPS préconisées par Ton Giesberts et un boitier sécuritaire,
ces amplis ont tout pour satisfaire l'amateur très exigeant ...

Ton Giesberts, le célèbre spécialiste du design audio d'Elektor, a publié un design phénoménal pour un amplificateur de puissance audio haut de gamme, l'Elektor Fortissimo-100. Une fois de plus, les résultats de l'amplificateur sur le banc d'essai ont mis au défi le matériel de test Audio Precision d'Elektor, proche de son palier de bruit.


Les spécifications, la facilité de construction et la stabilité globale du Fortissimo-100 sont jugées si bonnes qu'Elektor propose le projet sous la forme d'un kit de pièces à assembler chez soi, avec des outils ordinaires. Il contient toutes les pièces nécessaires à la construction d'un monobloc Fortissimo-100, y compris un ensemble de circuits imprimés de haute qualité, le dissipateur thermique et d'autres pièces mécaniques telles que les supports et les rondelles d'isolation en céramique pour les transistors de puissance. Là encore, tous les composants sont traversants.

Un guide de montage détaillé étape par étape (PDF téléchargeable) devrait permettre à tout amateur d'audio capable de travailler avec précision et bon sens, d'assembler le kit et de s'extasier devant la qualité du son. Deux monoblocs sont nécessaires pour construire un amplificateur stéréo Fortissimo-100, plus une alimentation symétrique stabilisée de 40 V par amplificateur. N'utilisez pas une seule alimentation pour deux amplificateurs ! Elle n'est pas incluse dans le kit, mais une suggestion est donnée dans la description du projet, afin que les lecteurs puissent choisir selon leurs désirs.

Spécifications
Sensibilité d’entrée
1,076 V (94 W/8 Ω, THD = 0,1%, B = 22 kHz)
Impédance d’entrée
10 kΩ
Puissance sinusoïdale
94 W (8 Ω, THD = 0,1%)
181 W (4 Ω, THD = 0,1%)
Bande passante
3,3 Hz – 237 kHz (–3 dB, 1 W/8 Ω)
Bande passante en boucle ouverte
≈ 20 kHz
Gain en boucle ouverte
≈ 140.000 (en 8 Ω)
Vitesse de balayage
45 V/μs
Rapport signal/bruit
103 dB (B = 22 Hz – 22 kHz linéaire)
Distorsion harmonique et bruit
0,0008% (1 kHz, 50 W, 8 Ω, B = 80 kHz)
0,002% (20 kHz, 50 W, 8 Ω, B = 80 kHz)
0,0042% (20 kHz, 100 W, 4 Ω, B = 80 kHz)
Distorsion d’intermodulation
(50 Hz : 7 kHz = 4 : 1)
0,0015% (50 W, 8 Ω)
0,0041% (100 W, 4 Ω)

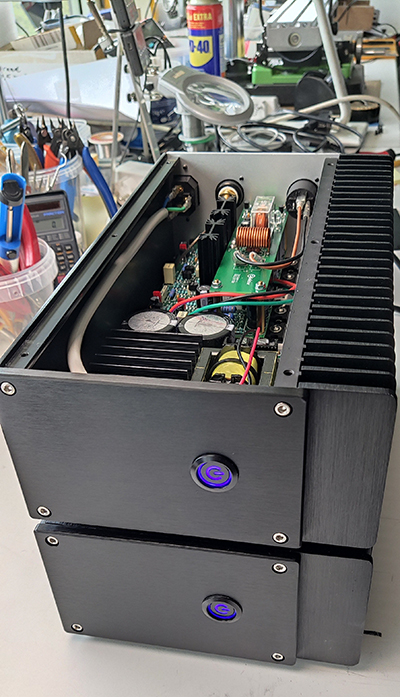

Une idée de réalisation en 2 mono blocs en direct du forum elektormagazine :




crdt.

[RM8Kinoshita]

Up ...

[Cyrille-Audio]

Bonjour,

plus une alimentation symétrique stabilisée de 40 V par amplificateur. N'utilisez pas une seule alimentation pour deux amplificateurs !

Pourquoi ?

[RM8Kinoshita]

Bonsoir,

Bonjour,

plus une alimentation symétrique stabilisée de 40 V par amplificateur. N'utilisez pas une seule alimentation pour deux amplificateurs !

Pourquoi ?

En direct du manuel PDF :

Important Notice

The design of the PCB is explicitly intended for use as a mono am-
plifier! Do not use a single power supply for two amplifiers. This will
cause ground loops and degrade performance of the amplifiers and can
even cause instabilities and oscillations due to the high speed of the
amplifier as its gain-bandwidth product is 2.8 GHz! Star-Ground of the
amplifier is in the center of the PCB, located at the loudspeaker Ground
connection, K4. Only there, the Ground connections of power supply,
loudspeaker and combined input and feedback come together.

On peut aussi rajouter l'élimination des problèmes de diaphonie avec 2 alims séparées, ce qui est favorable à une restitution de qualité.

crdt.

[RM8Kinoshita]

Un petit UP pour ces kits
.

[RM8Kinoshita]

Toujours dispo, up

crdt.
.

[RM8Kinoshita]

Un petit up pour ces kits ... utilisant des transistors ThermalTrack

Pour rappel ...

Inclus, en double:

• Deux circuits imprimés : circuit imprimé de l'amplificateur et circuit imprimé de protection

• Toutes les pièces, y compris les dissipateurs thermiques

• Manuel de construction, PDF téléchargeable


crdt.
