Bonjour,
Loin de mon fer à souder, ca me laisse un peu de temps pour commencer le design d'un nouveau projet.

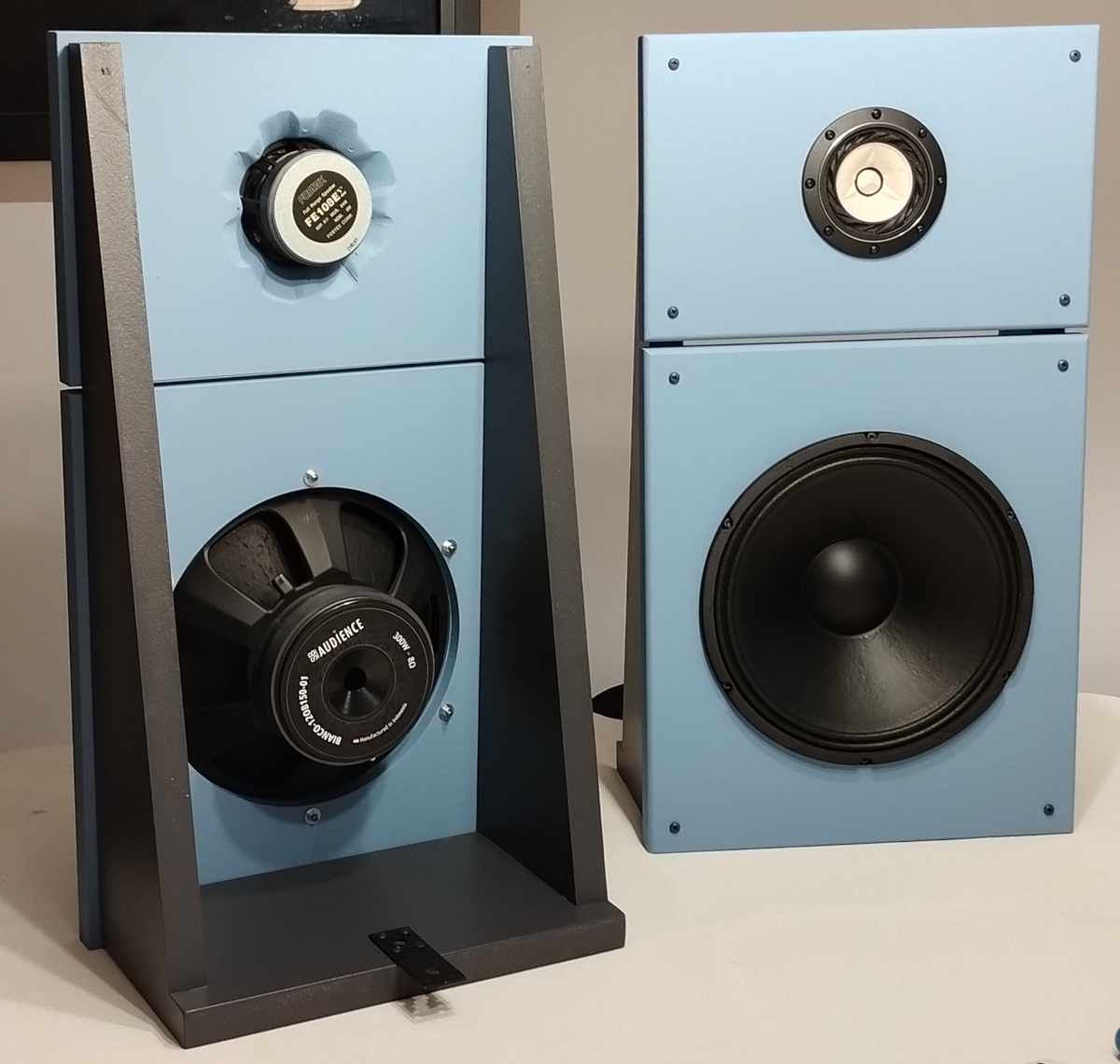

J'ai fini dernièrement la réalisation d'une paire d'Open Baffle embarquant un petit large-bande Fostex et un HP de grave SB Audience.
Il ne reste que la partie filtrage à réaliser. J'étais parti sur un filtre passif Série 6dB coupé assez bas (Entre 150 et 250). L'ampli était déjà près (réalisation présentée ici-même), mais ce dernier a finalement fini sur mon installation principale. Il me reste donc l'amplification de puissance et le filtrage à faire. Alors pourquoi pas un filtre actif de puissance en DIY qui offrirait la fonction filtrage ainsi qu'une bi-amplification (plus la mise à niveau des deux voies en jouant sur le gain) ?
Caractéristique de l'engin :
- filtrage deux voies 6dB + réglage des niveau de chaque voie
- indépendance du filtrage par rapport à la source (impédance de sortie de la source)
- 4 voies d'amplification : 20W pour la section de grave, 10W pour l'aigu
Le but est designer un unique schéma d'ampli qui soit décliné en filtre passe-bas ou passe-haut. Il faut intégrer 4 canaux dans une même boite et pour faire simple il y aura une seule alimentation pour les quatre canaux. Pour éviter les couplages entre canaux au niveau de l'alimentation, chaque canal tirera un courant constant sur l'alimentation (en statique et dynamique), ce qui oblige à choisir la classe A.

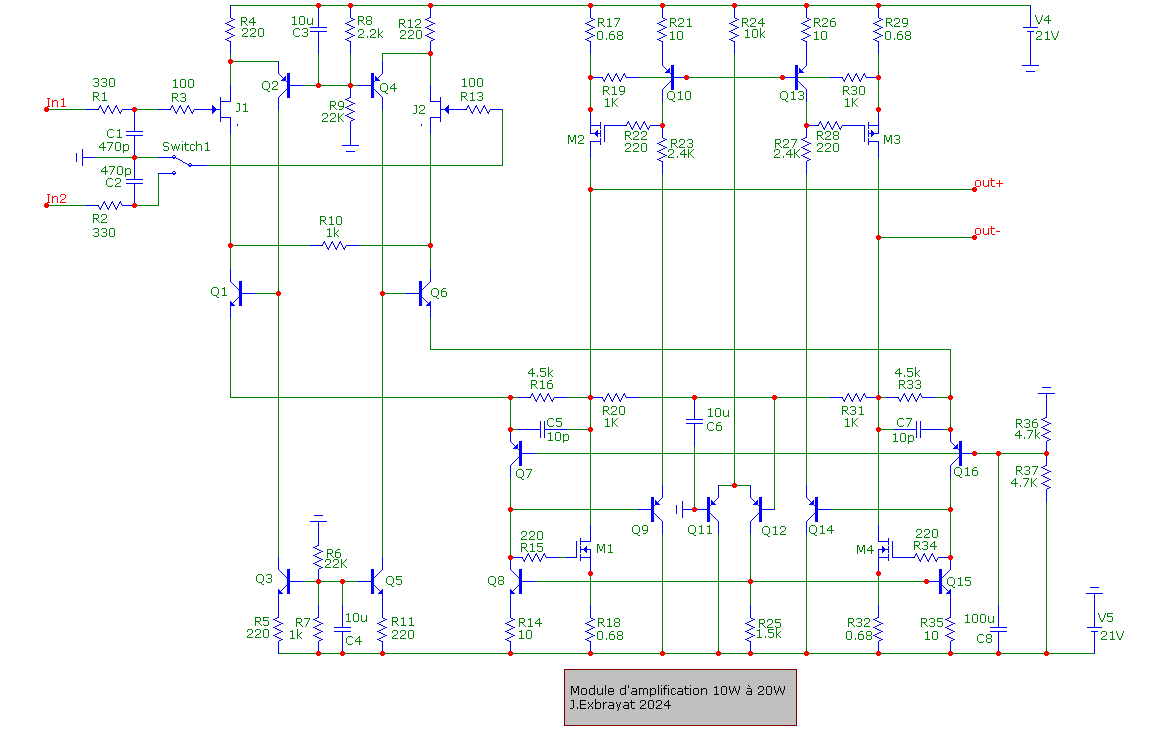

Schéma d'un canal filtre / ampli retenu pour l'instant :
Premier étage : ampli à transconductance. La résistance R10 fixe la gain (gm). Elle pourra être remplacée par un réseua RC en série pour faire le filtrage passe-haut.
Second étage : Etage de sortie ponté à transimpédance. Un réseau RRC à l'entrée permettra de faire un passe-bas (entrée en courant, sortie en courant).
Pas de CR globale, les CR locales sont suffisantes.
Les perfs au simu du circuit :
- courant modulé sur l'alim à 20W : 3mA
- disto : 0.05% à 20W/10KHz
- bande passante : dans le MHz (sans la fonction filtrage)
