Générateur de courbe cible

[JM Plantefeve]

Bonjour,

Vos enfants vous ont peut-être montré leurs travaux en programmation algorithmique. Le langage Python 3 se généralise à ce propos, parfois dès le collège, en tout cas au lycée et en prepa.

Voici une application qui devrait motiver les papas audio-designers à échanger avec leur petit fou du clavier :

un générateur de cible électroacoustique au format .frd, pour toute fonction de transfert (ici un simple passe-bas du 1er ordre).



Bien à vous, Jean-Marc.

[Dominique-Tanguy]

Formidable !

Merci Jean-Marc, voici une information qui devrait intėresser Sėbastien, qui est en plein ciblage... ?

Dominique

[JM Plantefeve]

Merci Dominique,

Un petit guide pour une première fois :

• Télécharger et enregistrer Python 3.5.2.exe

• Exécuter pour installation

• Télécharger le fichier target.py

• Placer ce dernier dans un nouveau dossier ("cibles", par exemple)

• Clic droit sur le fichier target.py, pour "Edit with IDLE" : on voit le script qui est à configurer, notamment en fréquence caractéristique, en fonction de transfert et en nom de fichier à générer.

• "Run module" et hop, le .frd est créé dans le même dossier


Cette méthode permet de générer toute courbe cible à condition de savoir écrire la fonction de transfert associée. Par exemple 1/(1+2j*f/fc+(1j*f/fc)**2) pour un simple passe-bas LR2.

Pour un passe-bande, il faut considérer une fcb et une fch (et non que fc). A moins que l'on vise un aiguillage Synkron !

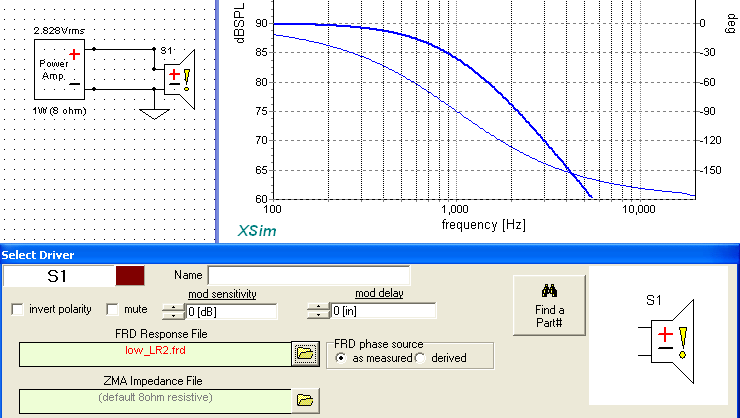

Le résultat peut-être immédiatement vérifié sous Xsim en affectant le .frd à un haut-parleur directement relié à l'amplificateur.



A disposition, Jean-Marc.

[JM Plantefeve]

Bonjour,

A propos de l'aiguillage électroacoustique à 3 (ou 2) voies :

Voici un générateur peut-être plus abordable, voire davantage fonctionnel. Sous OpenOffice (tableur calc).

Au téléchargement, c'est un aiguillage Synkron qui est configuré. Après enregistrement, on peut modifier le filtrage en fonctions et fréquences associées (clics sur le synoptique). On vérifie au passage la bonne somme du trio et le comportement en phase.

Pour obtenir les cibles .frd, il suffit de sélectionner les 3x101 cellules bleues, vertes ou rouges, les copier coller dans un fichier texte (bloc note) dont on changera l'extension en .frd.

Bien à vous, Jean-Marc.

[nounours]

bonjour à tous
@Jean Marc
sujet intéressant...merci.

cdt

[JM Plantefeve]

Merci nounours,

J'ai fait évoluer le fichier OpenOffice générateur de cibles. Je l'espère lisible dans sa fonction, pédagogique dans la démarche et prochainement efficace sur le terrain. Que les lecteurs qui y trouvent coquille(s) ou maladresse(s), n'hésitent pas à m'en faire part.

A mon sens, le choix d'un trio de cibles électroacoustiques doit présider toute conception d'enceintes à 3 voies, du choix des haut-parleurs jusqu'aux mesures acoustiques de validation. Ce qui n'enlève rien à l'importance de la qualité propre de chaque transducteur, au contraire...

Ceci peut être lié à la méthode décrite sur ce fil.

A disposition, Jean-Marc.

[Dominique-Tanguy]

Bonjour Jean Marc,

Il y a 3 ans, j'avais essayé d'expliquer l'intérêt des courbes cibles dans ma tentative de tutoriel sur la mesure, voir le poste 10 :

https://forums.melaudia.net/showthread.php?tid=3356

Cordialement,

Dominique

[nounours]

bonjour à tous
@Jean Marc
Je suis bien occupé avant le froid, et le gel, pour des travaux de maçonnerie
(pierre apparente et dernière isolation en cours).
je vois que Dominique Tanguy, a également de l'eau apporté au moulin...
dans quelque temps, je me replonge sérieux dans la hifi, et , il est clair que j'ai besoin d’être épaulé pour assimiler de nouveaux aspects audios.
merci pour la mise à disposition, que je ne vais pas ignorer...
cdt nounours

[JM Plantefeve]

Bonjour Dominique,

Je viens de lire ce fil très intéressant, merci pour ce rappel. Mais je n'ai pas eu à l'époque le réflexe d'installer (ni même de télécharger) Speaker Work Shop. D'où mon petit générateur de cibles à destination de Xsim et Omnimic.

Sur ce fil, Il est fait référence au tableur .xls de Jean-Michel. Travail extraordinaire de sa part, je m'en suis inspiré pour le point de départ de mon target.ods : la mise en tableau des coefficients polynomiaux.

Bien à toi, Jean-Marc.

[JM Plantefeve]

Bonjour nounours,

Voici trois cibles (Duelund 1kHz a=4) importées dans la fenêtre de Omnimic, système calibré de mesure acoustique (les 3 phases sont superposées, c'est inhérent à cet aiguillage "synkron"). Cibles issues de mon petit générateur configurable (target.ods). Ainsi, l'ajustement du filtre se fait avec référence visuelle simultanément en dB et en degré.



Omnimic est un fabuleux système de mesure conçu par Bill Waslo de Liberty Instruments. Il a également conçu Xsim, logiciel gratuit qui aide au pre-design de crossovers passifs à partir de fichiers de mesure .frd et .zma. A propos de fichier .zma, le système Dats est un système de mesure électrique, également exemplaire.

Travaille bien, Jean-Marc.
