RE: Marseille - back to the big
Raoul a écrit :Par contre, ça m'intéresserai de faire une évaluation de cartes RIAA "simple", comme les OP37andré, DH101gérard.
J'ai copain à équiper, si possible à pas trop cher mais suffisamment bon quand même.
Salut Raoul, je n'en ai qu'un exemplaire et je l'utilise.... va falloir passer l'écouter à la montagne....
A plus
André
Montagne : Platine Denon DP-6000, Bras FR66S, Cellules SPU, DL103, AT OC9, CD Yamaha S-303, Tuner Revox B-760 Ampli intégré Luxman L-550Ax 2x20W Classe A, Enceintes Altec (GPA) 515-8C, TAD Td-2001, Pavillon 4 cellules Ledauphin.
Mer : Lecture Oppo CD/DVD/BR, convertisseur perso Burr-Brown 1704, Tuner Revox B-160, Ampli Se de 211, transfos Tamura étage d'entrée C3g, Enceinte Altec (GPA) 414-8B, Pavillon Arai 480, compression 18sound 1095N.
Messages : 3.463
Sujets : 152
Inscription : 28/03/2008
MÉLAUDIA.adhérent
RE: Marseille - back to the big
Bonjour André,
Bravo pour ce projet.
Je travaille moi aussi sur un filtre actif qui semble avoir pas mal de similitudes avec le tien. Même alimentation régulée (DIY), mêmes PCB à trous métallisés...
Pour le reste, je pars sur un Linkwitz-Riley 12 dB / 600Hz à base d'OPA 2134 dans une architecture matérielle qui incorpore un module interchangeable très pratique pour personnaliser la Fc.
Voici une illustration commerciale :
- Pourrais-tu nous en dire un peu plus sur ton filtre, stp ?
Messages : 1.198
Sujets : 60
Inscription : 28/03/2008
enregistré
22/06/2020-12:59:14
(Modification du message : 22/06/2020-13:09:08 par AndréJ.)
RE: Marseille - back to the big
Dominique a écrit :Bonjour André,
Bravo pour ce projet.
Je travaille moi aussi sur un filtre actif qui semble avoir pas mal de similitudes avec le tien. Même alimentation régulée (DIY), mêmes PCB à trous métallisés...
Pour le reste, je pars sur un Linkwitz-Riley 12 dB / 600Hz à base d'OPA 2134 dans une architecture matérielle qui incorpore un module interchangeable très pratique pour personnaliser la Fc.
Voici une illustration commerciale :
- Pourrais-tu nous en dire un peu plus sur ton filtre, stp ?
Mon filtre est aussi un LR 12dB octave, il utilise des OPA1641, il y a d'abord un buffer a gain unité (autres gains possibles), qui dispatche vers deux modules, un passe haut, un passe bas, les fréquences de coupures sont variables, il suffit de changer des résistances sur support.
L'alim est régulée.
C'est très semblable à ce que tu utilises.
Je te ferai une photo de l'ensemble terminé.
A plus
André
Montagne : Platine Denon DP-6000, Bras FR66S, Cellules SPU, DL103, AT OC9, CD Yamaha S-303, Tuner Revox B-760 Ampli intégré Luxman L-550Ax 2x20W Classe A, Enceintes Altec (GPA) 515-8C, TAD Td-2001, Pavillon 4 cellules Ledauphin.
Mer : Lecture Oppo CD/DVD/BR, convertisseur perso Burr-Brown 1704, Tuner Revox B-160, Ampli Se de 211, transfos Tamura étage d'entrée C3g, Enceinte Altec (GPA) 414-8B, Pavillon Arai 480, compression 18sound 1095N.
Messages : 3.463
Sujets : 152
Inscription : 28/03/2008
MÉLAUDIA.adhérent
RE: Marseille - back to the big
AndréJ a écrit :Mon filtre est aussi un LR 12dB octave, il utilise des OPA1641, il y a d'abord un buffer a gain unité (autres gains possibles), qui dispatche vers deux modules, un passe haut, un passe bas, les fréquences de coupures sont variables, il suffit de changer des résistances sur support.
L'alim est régulée. - Hormis les AOP, idem en tous points.
AndréJ a écrit :Je te ferai une photo de l'ensemble terminé. - Idem.
A suivre...
Messages : 7.717
Sujets : 261
Inscription : 23/08/2009
MÉLAUDIA.adhérent
RE: Marseille - back to the big
Dominique a écrit :Bonjour André,
Bravo pour ce projet.
Je travaille moi aussi sur un filtre actif qui semble avoir pas mal de similitudes avec le tien. Même alimentation régulée (DIY), mêmes PCB à trous métallisés...
Pour le reste, je pars sur un Linkwitz-Riley 12 dB / 600Hz à base d'OPA 2134 dans une architecture matérielle qui incorpore un module interchangeable très pratique pour personnaliser la Fc.
Voici une illustration commerciale :
- Pourrais-tu nous en dire un peu plus sur ton filtre, stp ?
Bonsoir Dominique,
C'est quoi, la rėfėrence que tu montres en photo ?
Messages : 3.463
Sujets : 152
Inscription : 28/03/2008
MÉLAUDIA.adhérent
24/06/2020-07:55:55
(Modification du message : 24/06/2020-13:54:08 par Dominique.)
RE: Marseille - back to the big
Bonjour Dominique,
Dominique-Tanguy a écrit :C'est quoi, la rėfėrence que tu montres en photo ? The Xover/DY 1 channel 12dB/Octave active crossover filter VARIOUS OPTION
- J'ai choisi l'option avec des OPA2134 jFet qui semble ne plus être disponible ou proposé aujourd'hui. Il est bien sur possible de faire du rolling sur ce composant double AOP (NE5532, ...). A priori, je ne me servirai pas de ces modules car, malgré leur réalisation globalement très correcte, la qualité des composants et du PCB est un peu cheap. C'est juste pour l'inspiration... J'ai réalisé tardivement que l'on peut acheter uniquement les PCB.
Messages : 5.854
Sujets : 68
Inscription : 05/08/2011
MÉLAUDIA.adhérent
RE: Marseille - back to the big
Christian
Lecteur CD STUDER A730 - Tuner PHILIPS 22AH6731 - Préampli Grand_Floyd - AMPLIS - WE300B - K209+ Grand_Floyd option tantale/argent - LE CUBE - Platine THORENS TD318 + DL103 PRO - Enceintes AUDIOREFERENCE 224.- Câbles ISODA en modulation et DeleyCON aux enceintes.
Définition de l'ignorant : personne ne sachant pas encore ce que vous avez appris il y a 5mn!
La théorie, c'est quand on sait tout et que rien ne fonctionne. La pratique, c'est quand tout fonctionne et que personne ne sait pourquoi. Ici, nous avons réuni théorie et pratique : Rien ne fonctionne... et personne ne sait pourquoi ! Albert Einstein
Le problème avec les sites audiophiles, c'est que beaucoup de sourds s'y inscrivent!
Messages : 3.271
Sujets : 16
Inscription : 23/02/2012
enregistré
24/06/2020-13:47:33
(Modification du message : 16/03/2021-16:13:27 par qui?.)
RE: Marseille - back to the big
_
L'abus de multi-pseudos est dangereux pour la santé mentale, ... N'est-ce pas Tony
.
Messages : 3.463
Sujets : 152
Inscription : 28/03/2008
MÉLAUDIA.adhérent
25/06/2020-19:31:21
(Modification du message : 26/06/2020-15:49:02 par Dominique.)
RE: Marseille - back to the big
Bonsoir André,

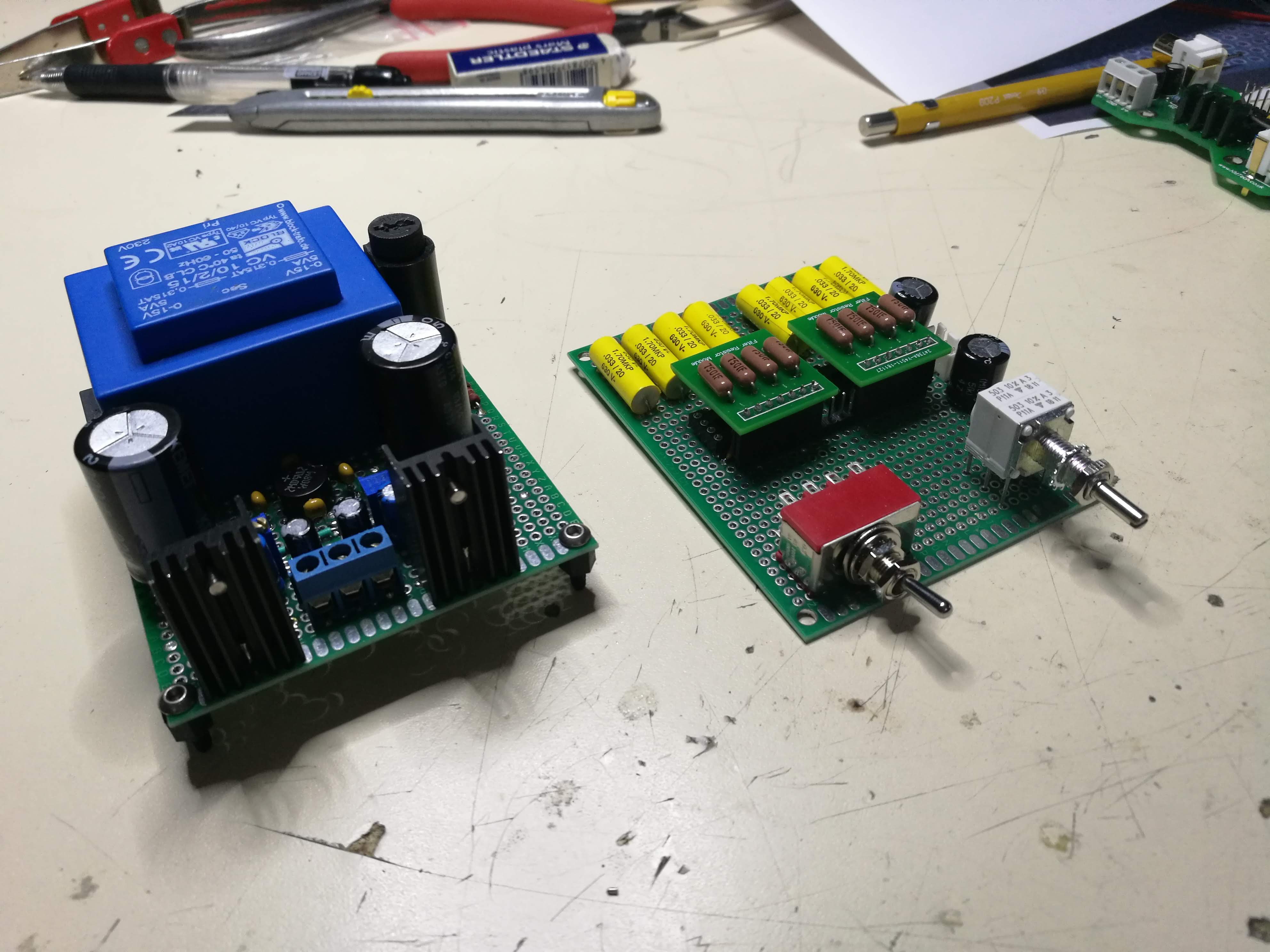

Voilà, mon filtre prend tournure...
- L'alimentation est terminée.
- Le peuplement du filtre est commencé. On aperçoit les modules enfichables des réseaux de résistances Dale RN60D et les condensateurs MKP Vishay/Arcotronics. On notera le trimmer double (stéréo) du réglage simultané des 2 voies Hi et un commutateur pour by-passer le filtre actif.
- La commande de volume par relais (128 pas x 4 voies) sera située en sortie du filtre.
