DIY : ampli à AOP massivement parallèles

[jacquese]

Mesure au simu (charge 345 ohms) : distorsion harmonique sur sinus pur

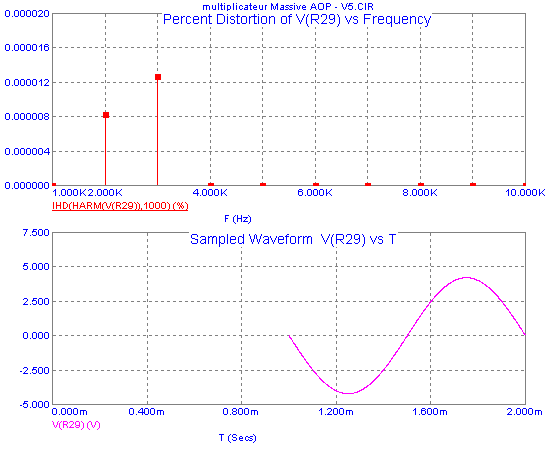

4V/1KHz en sortie : H2 = 0.000008%, H3 = 0.000012%, pas d'autres harmonique
4V/10KHz en sortie : H2 = 0.000015%, H3 = 0.000045%, pas d'autres harmonique

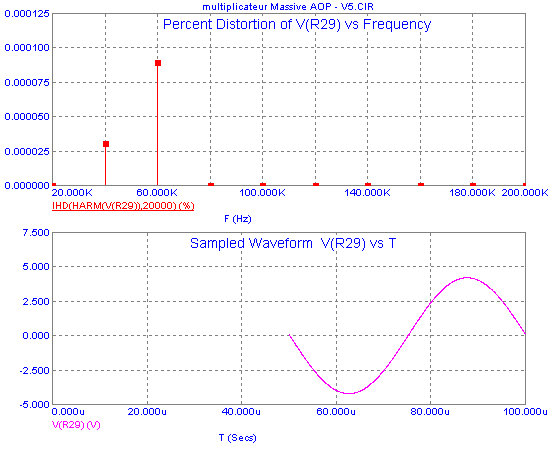

4V/20KHz en sortie : H2 = 0.00003%, H3 = 0.00009%, pas d'autres harmonique

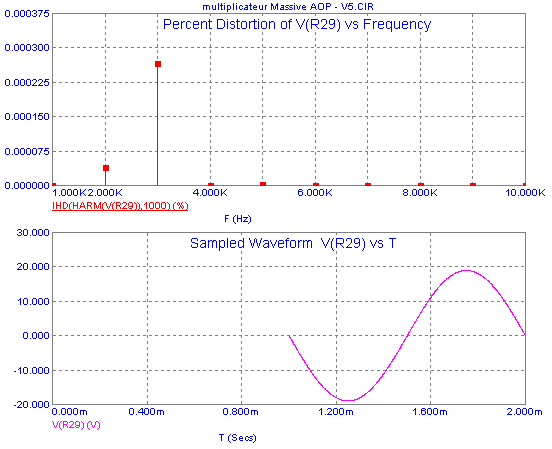

Pmax/1KHz en sortie : H2 = 0.000045%, H3 = 0.00027%, pas d'autres harmonique



[jacquese]

Et pour finir quelques éléments intéressant sur le fonctionnement du schéma comme la distorsion thermique de l'étage d'entrée,la précision du multiplicateur de courant dans les étages de puissance et la nature du courant prélevé sur l'alimentation.

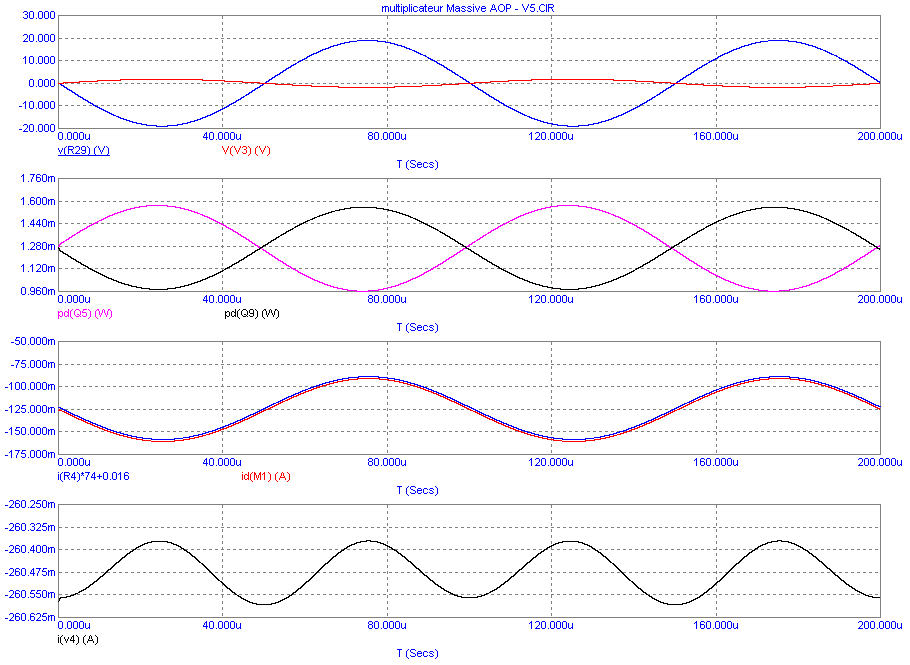

Graphe 1 (haut): entrée / sortie sinus à la puissance max
Graphes 2 : variation de dissipation dans les transistors des étages d'entrée --> variation de 0.5mW à pleine puissance pour chaque transistor d'un même boîtier (dual matched). Les dissipation se compensent à l'échelle du boîtier et j'espère sur la puce commune au moins en partie
Graphe 3 : courant d'entrée et de sortie mis à la même échelle pour chaque multiplicateur de puissance. Le gain est de 74 seulement mais linéarité excellente.
Graphe 4 : variation du courant consommé sur l'alimentation (rail positif) à pleine modulation --> +/-125uA ! C'est pareil sur le rail négatif.



[jacquese]

Bonjour,

Ca avance à la vitesse du vent mais ca avance...

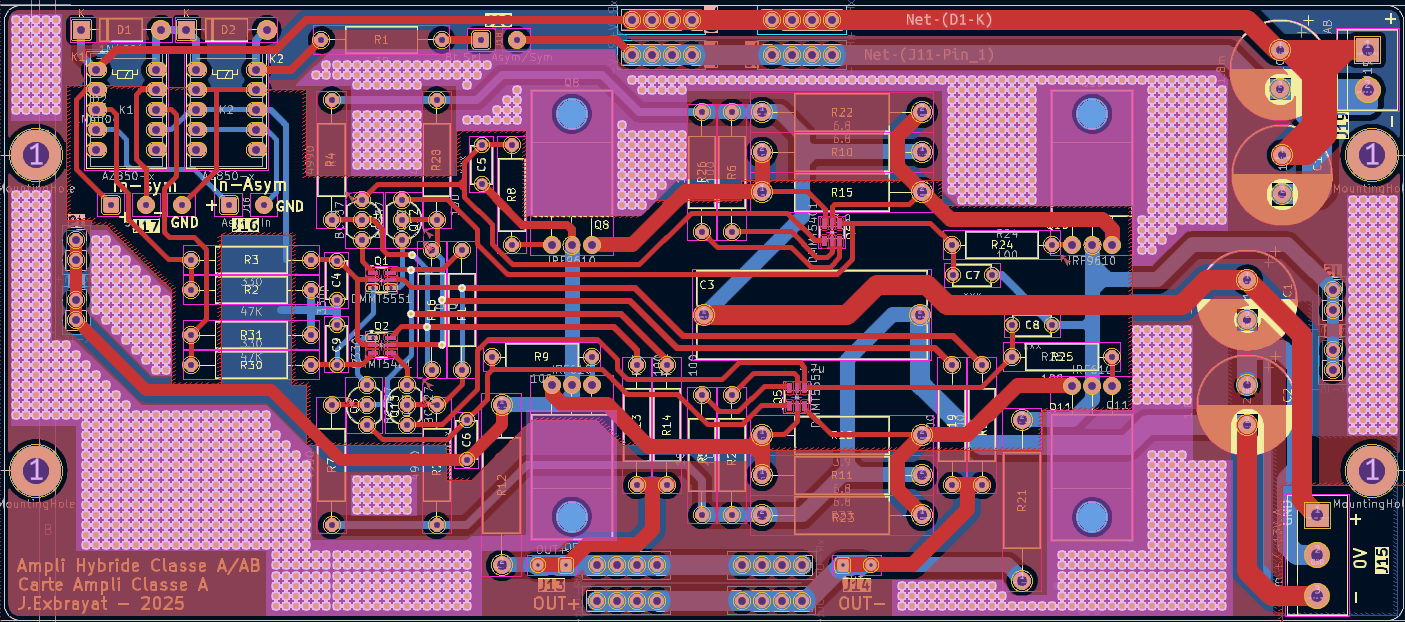

Nouveau schéma de la partie Ampli classe A OK et PCB prêt pour la fab.







C'est au même format que la carte AOP. Deux cartes AOP vont venir s'enficher sous cette carte et le tout sera vissé  sur un côté du boitier.
La dissipation totale de cette carte est de 6W. Tout est monté sur le PCB qui fera office de dissipateur.

[JCB]

Bien bel ouvrage. Bravo.

[christian24]

Oui, très beau travail.

[Ragnarsson]

Pourquoi ne pas avoir mis les equivalents en CMS des BC327/337?

[jacquese]

Hello Ragnarsson,

A capacité parasite égale je choisis toujours le plus gros boitier, pour un meilleur comportement thermique.

[jacquese]

Bonjour,

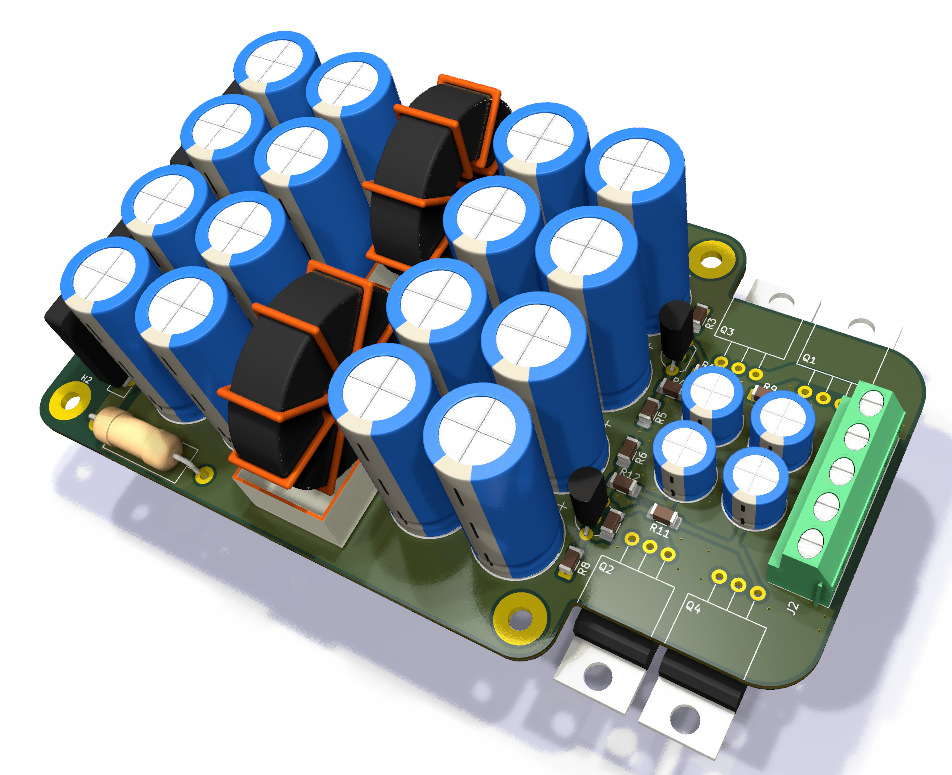

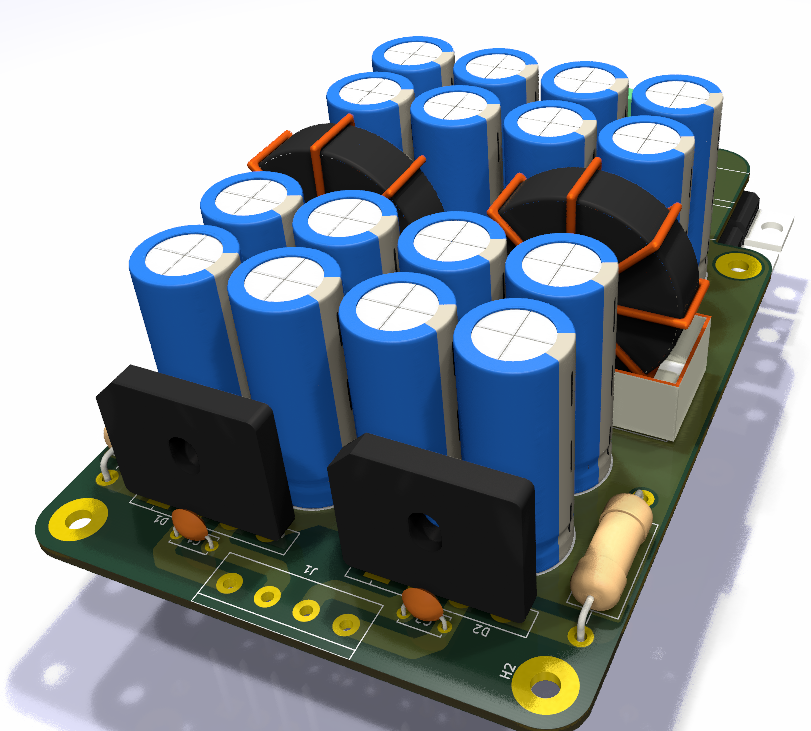

La suite avec l'alimentation.
On part sur du double mono :
 - structure RCLC
 - une stabilisation en BO dédiée à l'ampli classe A
 - une stabilisation en BO dédiée au multiplicateur d'impédance à AOP



J'ai longtemps hésité à simplifier le schéma en divisant le nombre de condos par deux et en créant un masse virtuelle. cette dernière ne sert que de référence aux entrées de l'ampli qui est un vrai ampli différentiel flottant (il n'y a que des courants d'équilibrage entre appareils qui transitent dans la masse). J'ai pas pris ce risque car je ne sentais pas trop le truc de connecter deux masses virtuelles ensemble en double mono.

PCB prêt pour la fabrication.





[phill001]

que c'est beau !

[jacquese]

Merci Phil, JCB et Christian 24.

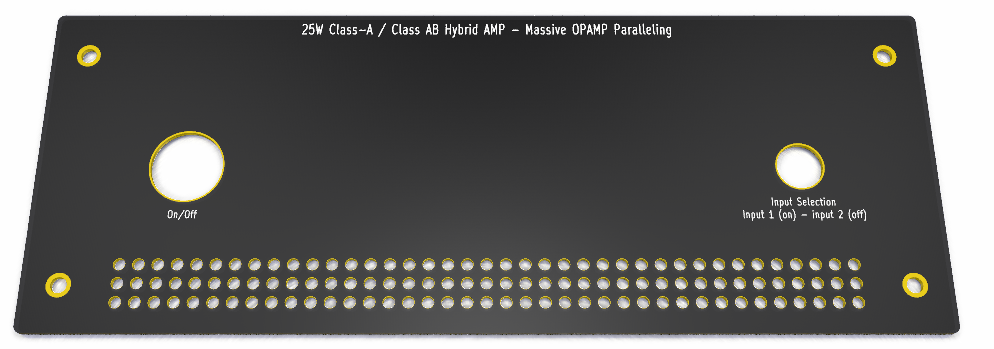

Alors c'est la fin de la conception avec les derniers PCB : la face avant et la face arrière.





Le boitier sélectionné est le HIFI2000 GALAXY de taille 230x280x80. Ce sera la même largeur et hauteur que le préampli qui va avec.

Reste plus qu'à commander les PCB et attendre 10 jours, le temps de commander tous les composants.

Bonne journée
