K209+ Grand_Floyd 2018 : Il faut le fer !

[Grand_Floyd]

Bonjour Christian , mes diodes ne passe pas au vert,j’ai pas pu régler les trimmers,j’ai un problème de multimètre que je vais changer , ci-joint mon câblage.
merci.
danielB

Peux-tu vérifier les valeurs des résistances sur le canal de droite.Il me semble voir une 1501F et une 1500F alors que ce devrait être 2 x 1501F.Il y aurait donc aussi une 1501F à la place d'une 1500F ailleurs.

[dsagnes]

Bonsoir Christian,

Ca y est mes 2 cannaux sont bons aux mesures contrôleurs, demain je ferais quelques mesures gene BF et oscillo et peut être un premier test d'écoute!
Dans quelques jours je ne manquerai pas de donner un avis (subjectif) sur l'écoute....

@+
Daniel

[Grand_Floyd]

Bonsoir Daniel,

Parfait!J'espère que l'ampli te satisfera.

[XXX]

Bonsoir Christian
exacte y a une erreur entre ces deux résistances ,j’ai pourtant bien regarder à la loupe néon,
et je suis passé à coté,je rectifie ça demain !
Merci et bonne soirée
daniel

[EDMONTUS]

Après avoir monté en toute aisance mes deux K209+ GF je rencontre un soucis au niveau des réglages du canal droit , le gauche n'étant pas encore raccordé sur les deux.
J'ai bien re +re+ re+ vérifié les implantations et tout correspond.
J'allume les amplis et le voyant passe au vert sans soucis après temporisation.
Par contre (voir les photos) lorsque je vérifie au TPI/TP2 , multi sur 200mV , il m'indique -1 et si je trime le courant légèrement la valeur ne bouge pas.
Si je passe sur 200 V , il m'indique -26 V, cela sur les deux amplis et ne varie pas même en triman .
Tout cela au point TP1/TP2.

Par contre le trimer l'offset au fil blanc varie bien vers le 0.00 mV multi mètre sur 200mV sur les deux amplis (canal droit).







[Grand_Floyd]

Bonjour EDMONTUS,

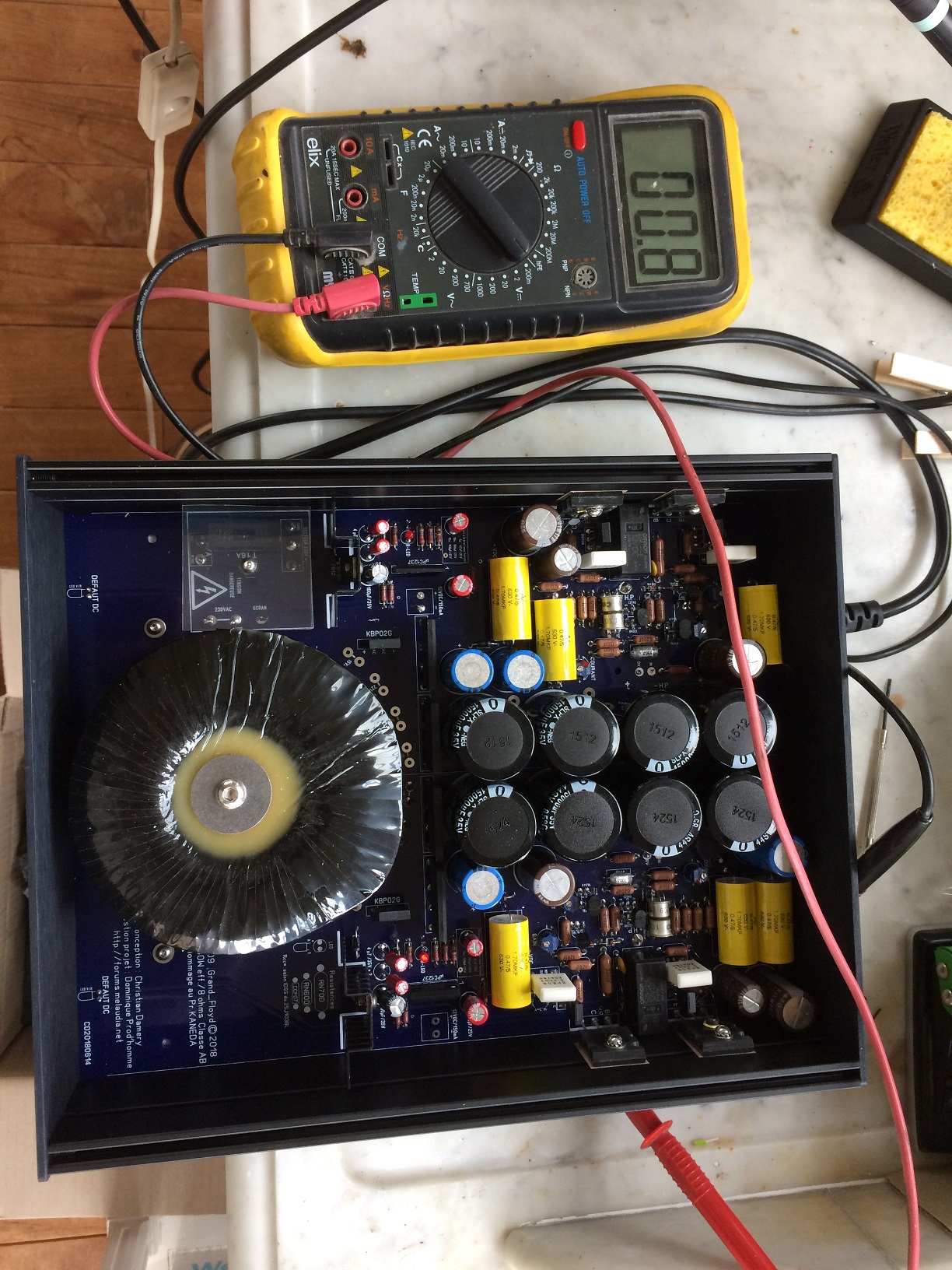

Une photo vaut mieux qu'un long discours.La mesure que tu fais est normal,et pour cause.Le réglage du courant se fait en mettant les pointes de touches sur les points-test TP1 et TP2 en non pas sur un point-test et le 0V comme le montre tes photos.

Comme ceci :

[EDMONTUS]

Eurêka , merci Christian !!!!
Je vais enfin pouvoir terminer mes deux K209+.
Veuillez excuser mon inculture et donc soyez tolérant, c'est mon tout premier amplis !!!
J'aurais finalement passé plus de temps à essayer de trouver le "binz" qu'à monter les deux amplis
Je vais gentiment pouvoir m'occuper du canal gauche et tester les amplis sur mon système, yessss !

Cdt,
Marc

[Grand_Floyd]

Pas de soucis Marc,il n'y a que celui qui ne fait rien qui ne se trompe pas!

[EDMONTUS]

Pas de soucis Marc,il n'y a que celui qui ne fait rien qui ne se trompe pas!

L'ampli n°102 est réglé et en ordre de marche donc prêt à l'essai...
Hélas sur le n° 84, j'ai le transfo d'alim qui fait un méchant bruit depuis que j'ai alimenté le canal gauche , j'ai bien sûr coupé illico !!!
Qu'est ce donc ?
En réglant le canal droit , j'avais constaté un très léger ronronnement mais quasi imperceptible.
Par contre sur le gauche c'est paniquant ...

Marc

[Grand_Floyd]

Ça sent le courant de repos trop élevé.Tu as bien mis le trimmer de courant au minimum?Si oui vérifies si possible à la loupe que tu n'as pas un pont de soudure entre des pastilles.
