Clone de Firstwatt Aleph J

[Dominique-Tanguy]

Mais ce n'est pas du tout le cas ici... Si il retourne l'ėquerre, cela crée pas de boucle de masse...

Ce n'est que si il le fixe en plus sur la face avant qu'il y a un risque...

Dominique T

[philou]

Mais ce n'est pas du tout le cas ici... Si il retourne l'ėquerre, cela crée pas de boucle de masse...

Je ne suis pas sur d'avoir compris, mais autant faire simple et fixer le transfo directement sur un coté du boitier..
Phil.

[Dominique-Tanguy]

Mais non, car tu perds la fonction ėcran...

Je pense que la proposition de Jefourcade est intėressante...

Dominique T

[philou]

Mais non, car tu perds la fonction ėcran...

écran de quoi ?

Je pense que la proposition de Jefourcade est intėressante...

bon, ben faut l'essayer alors, de toute façon on apprends le plus de ses erreurs..

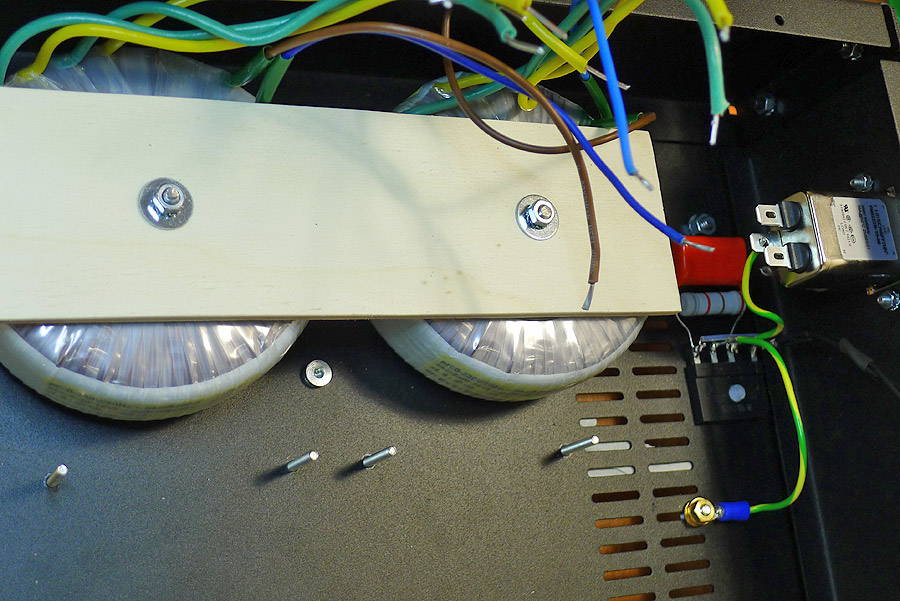

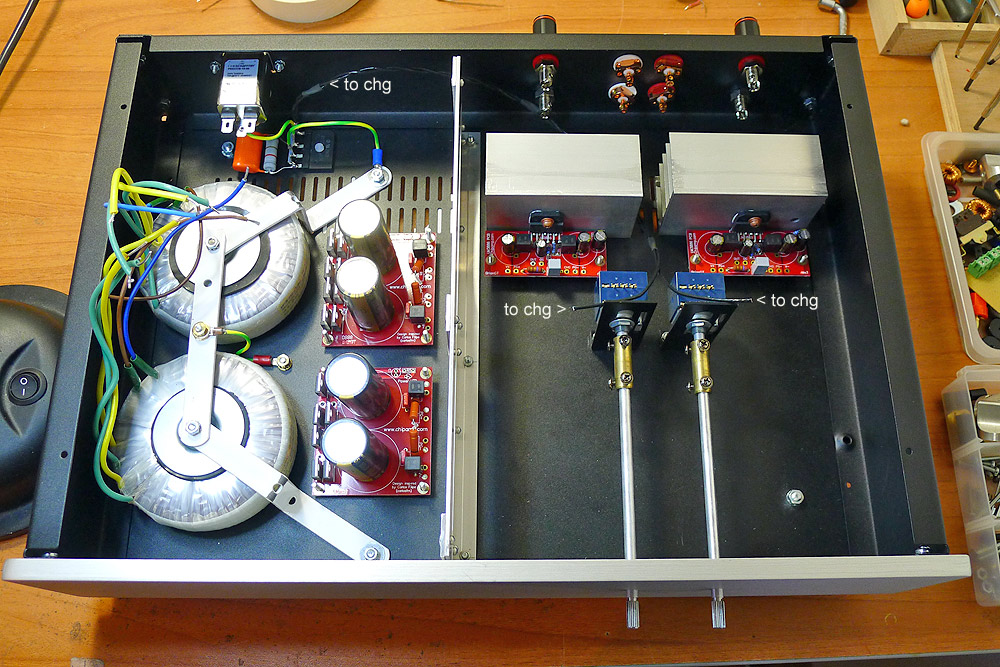

Perso j'ai déjà donné pour les erreurs :



ou



Phil.

[folkdeath95]

@Philou: Comme cela a été dit, avec mon montage, je ne me retrouve pas dans le schéma de la p13 de ton lien. L'équerre sert juste de support pour le transfo.
Pourquoi je n'ai pas utilisé le chassis pour le fixer? Les flancs (radiateurs) reçoivent les cartes amplis, la face arrière est bien encombrée (IEC, RCA et borniers HP), je n'ai pas la place pour le fixer à plat sur le fond. Reste la face avant. Plutôt que d'avoir une vis traversante sur la façade, j'ai préféré la solution de l'équerre.
Merci quand même pour ta mise en garde, je n'aurais pas pensé au piège présenté sur ton lien.

Mikael

[folkdeath95]

Bonjour Filou

Dans ta première photo, tu fait des selfs avec tes transfos. J'y vois un grand avantage, tu vas pouvoir cuire des oeufs.

Le transfo torique ne peut pas être bouclé par du métal, c'est pour cela qu'il est livré avec une coupelle pour la fixation.

Bien cordialement
RC

C'est pour ça que Philou nous dit qu'il nous montre deux exemples d'erreurs qu'il a pu faire par le passé.

Mikael

[folkdeath95]

Lentement mais sûrement, le projet avance.
J'ai déjà eu l'occasion de faire les premiers réglages il y a 10 jours. Par mesure de précaution, j'avais fait la première dans le jardin.
Aujourd'hui, j'ai reçu ma façade commandée chez Schaeffer:



J'ai refait des mesures et affiné les réglages après avoir laisser chauffer l'ampli tous capots fermés.

Prochaine étape, l'essai sur des enceintes. Je vais m'acheter une paire d'enceinte suicide (pour reprendre l'expression de Dominique-Tanguy) chez Emmaüs ou cash Converter. On ne sait jamais...

Mikael

[Sébastien]

Salut Mikael,

J'aime beaucoup la façade. Elle a ce côté "less is more" qui me plaît bien. J'ai bien hâte de lire tes impressions d'écoute.

À+

Sébastien

[Grand_Floyd]

Prochaine étape, l'essai sur des enceintes. Je vais m'acheter une paire d'enceinte suicide (pour reprendre l'expression de Dominique-Tanguy) chez Emmaüs ou cash Converter. On ne sait jamais...

Mikael

T'as pas un générateur,une résistance de charge et un oscillo pour tester,plutôt que de "suicider" des enceintes?

[philou]

Bonjour,
Joli boitier, bravo trés classe
Comme dit Grand Floyd, tu peut brancher deux résistances de 8 Ohm (5/10 watt) sur les sorties hp, tu branche, et tu mesure la tension entre plus et moins.. Au pire les résistances vont chauffer !
Mais si tu as tout checker au moins trois fois, y'a pas de raison pour que cela ne fonctionne pas.
Tout le monde a connu cette angoisse lors de la mise en route de son premier ampli diy..
Phil.

ps : une photo des entrailles de la béte ?
