REW:Alignement impulsionnel des HP de mon système

[Altec vot]

  Bonsoir Eric , et désolé pour le retard de la réponse .

En fait il y a un problème avec tes mesures . La référence de temps est calée sur les pics d'impulsion ; hors on cherche à localiser les pieds d'impulsion .

Donc pour tes mesures il faut aller dans le menu "préférences" , puis sous menu "analysis" , et là tu commence par décocher l'option "loopback delay reference is IR peak" , puis tu décoches "adjust clock with acoustic ref" , et enfin tu coches "adjust clock with loopback" .

Pour tes mesures au point d'écoute il faudra programmer une première mesure de 20 Hz à au moins 10 000 Hz , puis une seconde de 100 Hz à plus de 10 000 Hz .

Bonne soiré , et merci

Bonsoir Jaffar,

j'ai fait les réglages que tu m'as indiqué, mais cela ne change rien: la référence temps reste toujours au sommet de l'impulsion?

j'ai fait plusieurs essais, mais toujours pareil....
Dans les prochains jours, je vais essayer en enlevant le loop back: peut-être?

Eric

[Jaffar]

Bonjour .

Je dois faire des mesures ce weekend . Je vérifierai ça . Le problème avec REW c'est que les menus changent sans arrêt à chaque version ; on finit par ne plus s'y retrouver .

[mastro]

Bonsoir mastro,

ci-joint le mdat du VOT G micro à 1.60m avec réglage original puis avancé de 169mm comme tu le préconises.

A la suite des mesures à +169mm, j'ai constaté que le tweeter était trop avancé de 8 cm ce qui fait qu'il est avancé seulement 161mm dans la dernière mesure complète

https://www.grosfichiers.com/KhA5AurF3in

voila ce que donne l'impulsion du VOT G complet, micro à 1.60m le medium (1505-288) avancé de 169mm et le tweeter de 161mm par rapport au réglage de départ de départ



pour la synchronisation des phases, je n'ai pas fait d'IR delay, préférant laisser les relevés originels

Faits moi savoir si tu as besoin de plus de mesures

Eric

PS; J'ai commencé à regarder Vituixcad et ça va demander de l'apprentissage avant que j'arrive a le maitriser: mais très bon logiciel.....

Bonjour Éric

Merci pour les nouvelles mesures de gauche que
J'ai commencé a analyser ...

Elles sont conformes à celles de Droite...

Remarques:

Pour retrouver l'impulsion qui correspond à un alignement correct au pe , il te suffit
De faire un irdelay sur les 3 mesures 1,6m de chaque voies (sans aucune inversion de polarité)et de faire une sommation des 3.

Tu obtiens alors une impulsion qui se rapproche beaucoup ce celle que tu viens de partager a 1,6m,
Sauf que c'est au pe que tu dois la retrouver et pas a 1,6m.

Graphes a suivre....

[mastro]

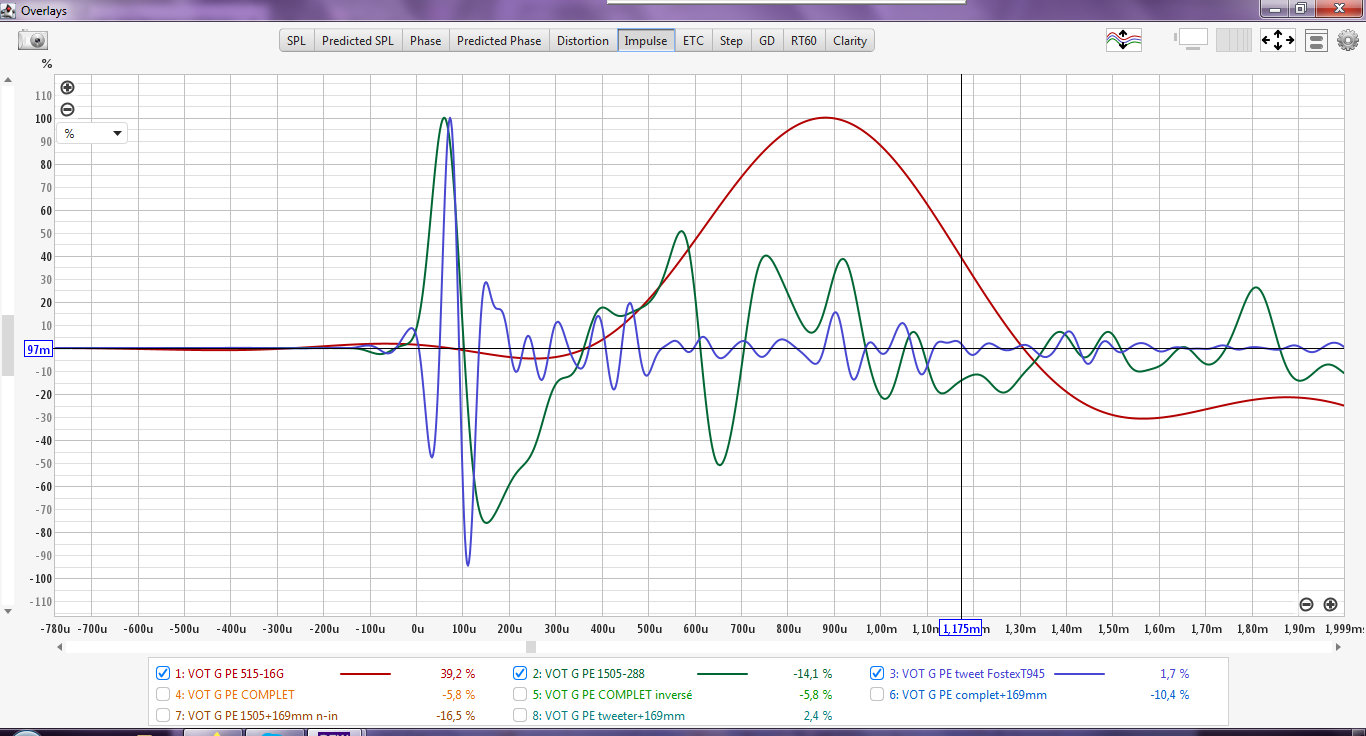

mesures des 3 voies au PE de l'enceinte G calées automatiquement par la fonction estimate irdelay (= calage en phase minimale ) :



impulsion resultante apres sommation des 3 voies qui correspond a un alignement correct des 3 voies :

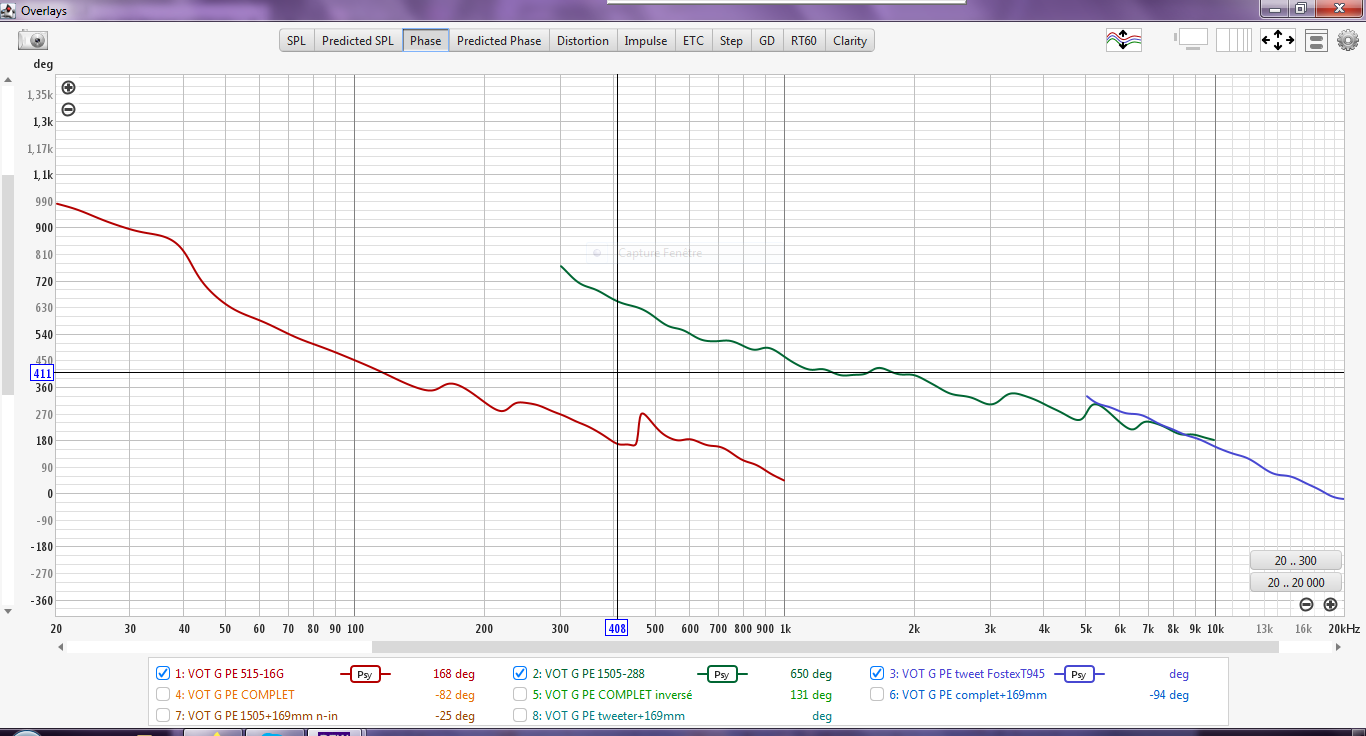

phases depliées des 3 voies :

[mastro]

sur le graphe précédent , la phase de la voie Grave mesurée au Pe , est pertubée au niveau du raccord,
c'est encore plus visible sur le graphe Spl et phase de la mesure réalisée au PE  ( calée en phase mini par estimate irdelay) :


la phase est correcte , sur le graphe d'une mesure Spl et phase , realisée à une distance de 1.6m :


en bref les mesures distantes au pe (realisées en loopback ou timing ref) , permettent d'aligner des impulsions correctement  , et les mesures prox ( loopback inutile ) permettent par exemple , d'affiner les synchronisations des phases ...

les deux mesures prox et PE sont complémentaires ...


alignement des merures prox 1.6m avec irdelay puis avec une correction de synchonisation des phases au raccord du grave et medium .


impulsions de la 3 voies alignée avec irdelay et avec une petite retouche de synchro des phases de 200µs:

[Altec vot]

mesures des 3 voies au PE de l'enceinte G calées automatiquement par la fonction estimate irdelay (= calage en phase minimale ) :



impulsion resultante apres sommation des 3 voies qui correspond a un alignement correct des 3 voies :


phases depliées des 3 voies :

Bonsoir mastro,

merci pour ta réponse et tes explications.
Malgré tout, j'aurais quelques questions:

-qu'est-ce que tu veux dire par" faire une sommation des 3."?
comment fais tu pour faire une sommation?

D'autre part,  dans l'explication que tu me donnes, tu prends les impulsions des 3 voies mais avec mon ancien réglage et non les impulsions avec les 169mm rajoutée comme tu me l'avais préconisé? (voir le libellé des voie qui correspond a mon ancien réglage avec le nouveau réglage j'ajoutais +169mm)

je t'avouerais que je ne comprends pas bien comment tu arrives alors à ce bon alignement....

Voilà ce que je trouve avec les relevés VOT G au PE voie par voie avec mes anciens réglages sans les 169mm ajoutés comme dans ton exemple





Et même en prenant les impulsions à 169mm comme préconisé je ne les trouve pas alignées




je me trompe, je passe à coté de quelque chose?
je dois prendre les sommations des voies pour regarder l'alignement des impulsions?

Merci pour ta réponse et tes explications

Eric

[mastro]

la sommation des voies se réalise par  : All spl , actions , traces arithmetic , A+B .

c'est l'equivalent d'une mesure globale des 3 voies .


Voilà ce que je trouve avec les relevés VOT G au PE voie par voie avec mes anciens réglages sans les 169mm ajoutés comme dans ton exemple



c'est effectivement ce que tu devrais mesurer au pe , mais en realité ,

voici les alignements des mesures au PE du 4 nov , de ton enceinte Gauche :
mesures timing ref 1 2 et 3 avec l'alignement d'origine sans les +169mm:


recalées a T0 tout simplement par estimate ir delay pour l'aigu seulement (16,1822ms)
et correction offset de ce meme temps de vol (16,1822ms) sur les deux autres voies
pour conserver les ecarts temporels entre les voies .





idem avec le medium et tweeter avancé de 169mm (mesures 1, 7 et 8):


recalée a to avec le temps de vol de l'aigu : 15,6738ms :



constat dans les deux cas l'alignement n'est pas optimal  ,car il differe de celui qui correspond
à un alignement optimal obtenu avec un calage des 3 voies avec irdelay :

[mastro]

je me trompe, je passe à coté de quelque chose?
je dois prendre les sommations des voies pour regarder l'alignement des impulsions?



la sommation permet de gagner du temps de mesure , c'est tout ...

par exemple ca evite de refaire des mesures globales avec des polarités inversées , car une simple operation a-b permet d'obtenir exactement le meme resultat ...


remarque : l'affichage des phases depliées (unwrap )en overlay dans rew , est un peu problematique , il suffit de cliquer sur la courbe centrale et refaire unwrap , pour afficher "autrement"  correctement , une bonne solution consiste d'afficher d'abord en phase wrap , pour reconnaître le bon affichage unwrap  ...

je rappelle que les mesures de phases au pe sont la plupart du temps sont trop perturbées par les reflexions dans la piece ..

exemples de mesures au Pe du 4 nov alignement d'origine :


phases de mesures au Pe du 4 nov avec +169mm




c'est pour cette raison que l'on utilise plutôt les phases des mesures Prox .

phases de mesures prox 1.6m :


en bref je prefere travailler dans vituixcad , pour synchroniser les phases des mesures prox recalées avec les ecarts temporels des voies mesurées au Pe  ..

[begwanch]

je me trompe, je passe à coté de quelque chose?
je dois prendre les sommations des voies pour regarder l'alignement des impulsions?



la sommation permet de gagner du temps de mesure , c'est tout ...

par exemple ca evite de refaire des mesures globales avec des polarités inversées , car une simple operation a-b permet d'obtenir exactement le meme resultat ...


remarque : l'affichage des phases depliées (unwrap )en overlay dans rew , est un peu problematique , il suffit de cliquer sur la courbe centrale et refaire unwrap , pour afficher "autrement"  correctement , une bonne solution consiste d'afficher d'abord en phase wrap , pour reconnaître le bon affichage unwrap  ...

je rappelle que les mesures de phases au pe sont la plupart du temps sont trop perturbées par les reflexions dans la piece ..

exemples de mesures au Pe du 4 nov alignement d'origine :


phases de mesures au Pe du 4 nov avec +169mm




c'est pour cette raison que l'on utilise plutôt les phases des mesures Prox .

phases de mesures prox 1.6m :


en bref je prefere travailler dans vituixcad , pour synchroniser les phases des mesures prox recalées avec les ecarts temporels des voies mesurées au Pe  ..

Bonjour,
Je regarde de temps à autre ce fil que je trouve intéressant sur le fond mais fastidieux à suivre sur la forme, du moins extérieurement car je n’utilise pas REW, juste rePhase avec HQplayer. Et j’avoue n’avoir lu qu’une partie de la longue discussion.

Question:Est-il possible avec ces outils de transformer les mesures de réponse impulsionnelle par transducteur (bien fenètrées individuellement pour se rapprocher d’une phase min), en réponse à phase nulle - puis de travailler alors facilement l’alignement temporel sur les pics à phase nulle, avant d’appliquer de nouveau la rotation de phase inverse pour retrouver la réponse alignée à phase minimale correspondante ? J’imagine qu’il faut le faire sur des mesures faites à courte distance fixe en face d’une enceinte, ou disons dans l’azimut de la position d’écoute stéréo.

Ou est-ce quasi impossible à réaliser correctement étant donné que la durée de l’impulsion dans le grave même tronquée raisonnablement, est presque toujours plus grande que la taille de fenêtre qui permettrait de s’affranchir des réflexions de l’auditorium ?

Cordialement
Christian

[Altec vot]

Bonjour Mastro,

Merci pour tes réponses bien détaillées.

Je vais regarder tout cela et tenter de le reproduire avec REW sur mon PC.

en bref je prefere travailler dans vituixcad , pour synchroniser les phases des mesures prox recalées avec les ecarts temporels des voies mesurées au Pe

Je suis entrain de me mettre sur Vituixcad et j’ai téléchargé les fichiers que tu m’as envoyé
Effectivement, pour ce que j’ai pu en voir, logiciel très complet

Eric
