Preamp MELODY 1688 vers 1

[Totof le belge]

Re

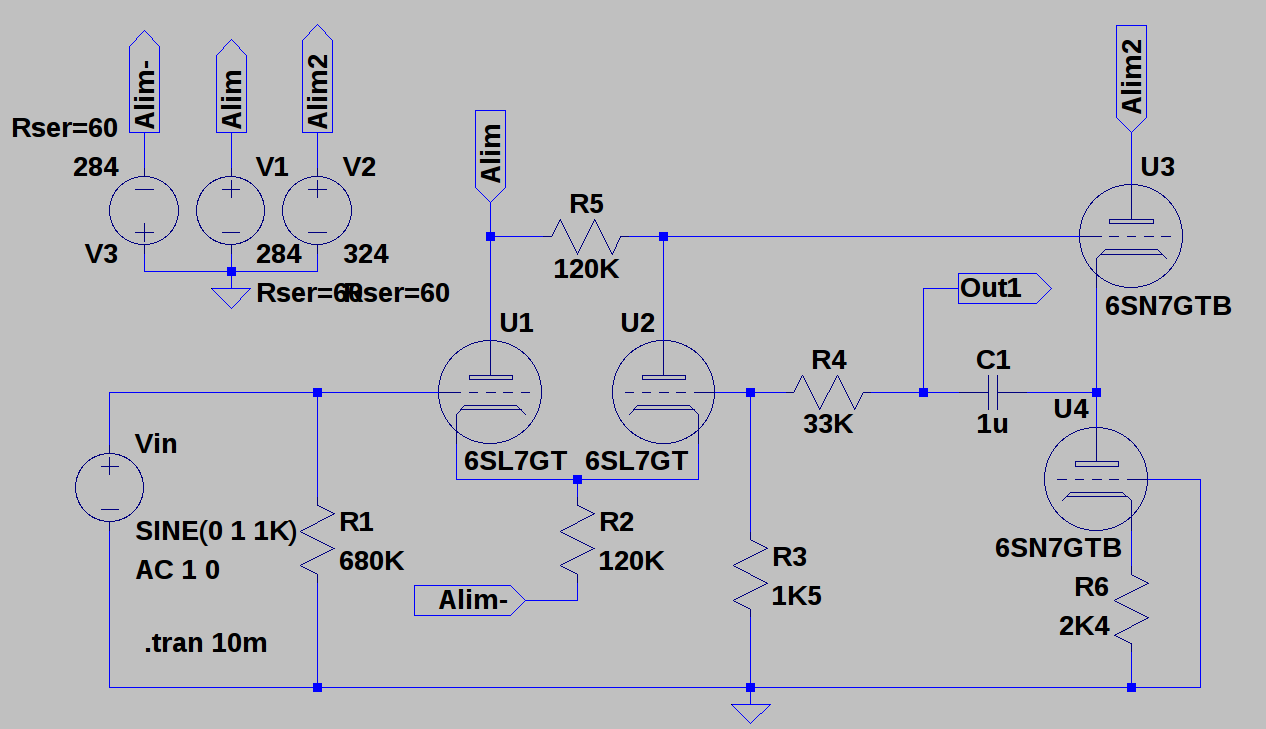

Ah oui du coup , en le redessinant comme ceci , j'ai mieux compris


Reste l'alim à dessiner et la partie avec la 101

Comme quoi avec un schéma on progresse bien plus qu'en palabre

Du coup on comprend aussi la boucle de CR qui passe par la 33K, qui semble
à première vue être une réaction , une sorte de "bootsrap" en quelque sorte

Intéressant à regarder comme schéma

Si AlainB26 pouvait continuer le schéma , ce serait une très bonne chose, car nulle trace sur la toile

A bientôt

[jimbee]

"Du coup on comprend aussi la boucle de CR qui passe par la 33K, qui semble
à première vue être une réaction , une sorte de "bootsrap" en quelque sorte"

Non, c'est bien une contre réaction.
enlève la -> le gain augmente.

crd

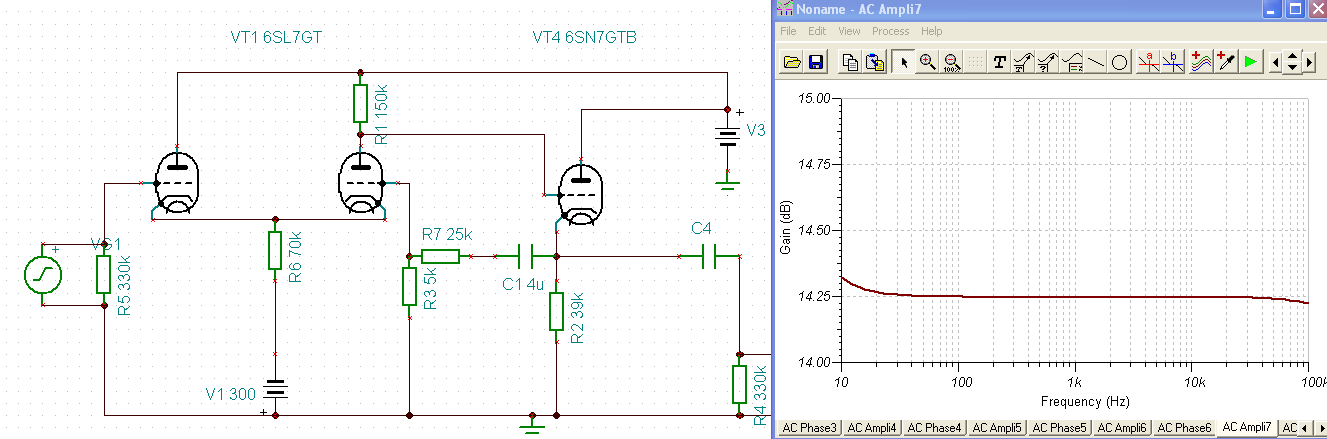

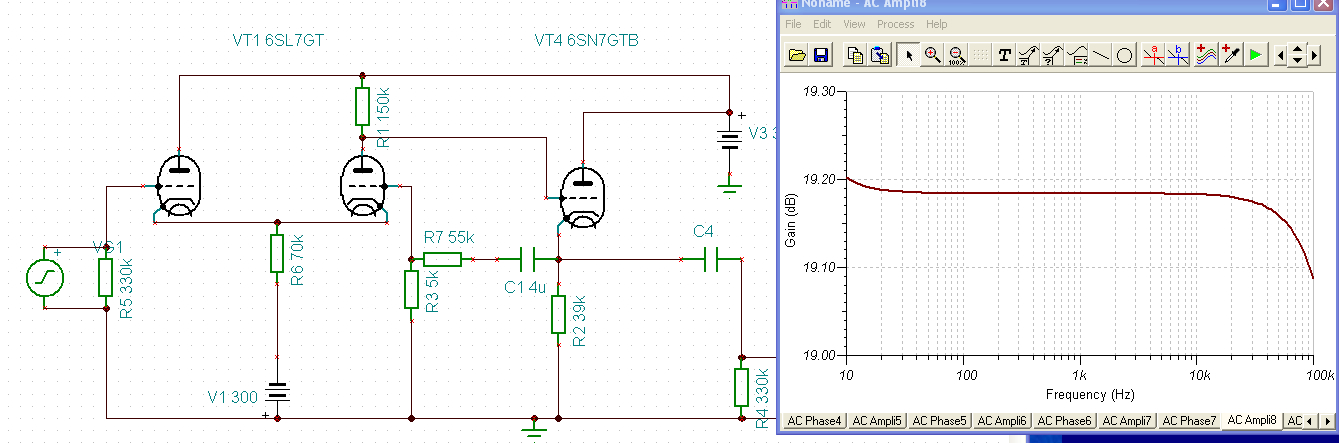

avec un schéma simplifié : en gain 14 dB ou 19 dB


[Totof le belge]

Re

Oui en effet après vérification et relecture , c'est bien une CR
Reste la suite du schéma avec l'alimentation pour voir
A bientôt

[gege 94]

Bonjour.
Pour ce qui me concerne, je voudrais poser une question toute simple, si on considère que le premier étage de ce préampli est un différentiel, genre déphaseur de Schmitt, le filament de la 6SL7 est- il soumis à une tension critique vis à vis de la cathode qui est pour ce tube de 90 volts??
Alain B 26 est un vieil ami , et depuis qu 'il possède son préampli Mélody il s'est toujours plaint de la fragilité des 6 SL7 , de là à en déduire que le schéma de ce préampli comporte un vice, il y a un pas que je n'hésite pas en franchir....d'ou la question posée!!!!
gege 94

[Totof le belge]

Bonsoir Gégé94

La seule cathode que je vois perché est celle de la 6SN7 nommé c1
et qui serait comme l'indique Alain à 230 Volt tandis que sa consoeur
est à 8-9 volts , là peut être qu'il faudrait revoir la chose
mais même avec 90 volts de polar sur le filament chauffé en alternatif
on ne couvre pas la différence maxi cathode-filament permise
Une solution serait si la partie câblage le permet de passer les parties hautes
sur une 6SN7 avec chauffage en alternatif et polarisation comme indiqué
plus avant par EBA, et les parties basses sur une autre 6SN7
Mais ça c'est peut être une autre histoire

Ou encore modifier le schéma pour virer le générateur formé par la demi 6SN7
et la remplacée par une CCS à transistor , tandis qu'on chauffe toujours en alternatif
avec toujours une polarisation des filaments et mettre la deuxième demi 6SN7
en // pour ne pas la laissée "suspendue", remarque que ce n'est pas top non plus

A bientôt

[jimbee]

Bonjour,

Selon les mesures d'Alain ( sur Elektor) il n'y a, pour la 6SL7, que quelques volts entre les cathodes et le chauffage.
http://www.elektor.fr/StreamFile.lynkx?p...Melody.JPG

Mais l'une des triodes de la 6SL7 a une tension d'anode / cathode mesurée à ≈ 281 volts quand la valeur "absolute max " donnée sur les data (Sylvania) est à 275 volts.

Pour la 6SN7, la limite " heater negative with respect to cathode" est de 200 volts, ( data G.E. ) , dépassé de 30 dans ce montage.

crd

[Totof le belge]

Pour la 6SN7, la limite " heater negative with respect to cathode" est de 200 volts, ( data G.E. ) , dépassé de 30 dans ce montage.

crd

Re

En polarisant à + 80 volts ça vaudrait le coup d'essayer si c'est possible
de coller un chauffage alternatif

le schéma de l'alimentation s'impose

A+

[alainB 26]

bonjour à tous,

je vois que le sujet passionne ... mais ça devient trop technique pour moi et je n'arrive plus à vous suivre !
pour le schéma, j'ai bien essayé de prendre en compte la partie alimentation mais je m'y perd ! entre la tempo dont je ne comprend pas l'utilité car la HT arrive tout de suite sur les tubes ... et les 101D qui sont supposer réguler !!!

HAND, alainB 26

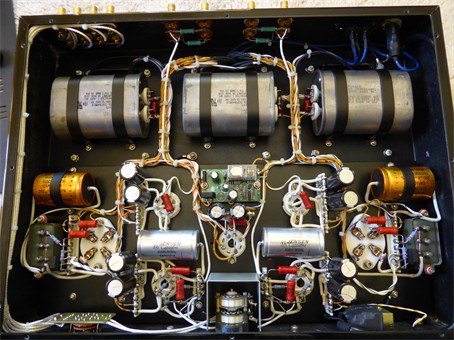

PS : je voulais joindre la photo des "entrailles" ... mais rien ne se passe lorsque je clic sur "ajouter une pièce jointe" après l'avoir choisi ! peut-être un problème de taille de la photo ?

[Totof le belge]

Bonjour

Pour les photo, il faut regarder la taille , en général <2mo et le format
qui ne doit pas être trop grand ( prendre une résolution d'écran comme base)

Ton image de l'intérieur passe sans soucis


Pour l'alimentation poste toujours on triera et au pire c'est bon pour tout le monde
Pour la temporisation , elle est peut être mal réglée ou mal branchée mais si elle
est là elle sert

L'explication de Francis sur l'autre forum te donne l'explication , même si AMHA
quand tu allume ton ampli tes tubes sont déjà "chaud" le temps que les condos se charge et ta redresseuse qui fait tampon ( l'avantage des redressements par valve )
et un tube c'est très très costaud contrairement aux idées reçues

Continue, tu finiras par trouver tout seul en comprenant ton schéma
pour l'histoire de la grille de la 6SL7, une solution pourrait être une diode entre grille et cathode pour protéger
au démarrage , le temps que la triode débite

Bonne journée et a plus tard

[alainB 26]

la tempo est située juste à coté de la GZ34. J'en avais déduit que sa fonction était de retarder l'alimentation 5v de cette valve de façon à chauffer les filaments des tubes avant l'arrivé de la HT ... mais la HT arrive tout de suite ! ceci dit, je ne doute pas de son utilité !
