Filtre actif passif

[forr]

L’électronique analogique basse fréquence n’est plus guère enseignée aujourd’hui en cursus ingénieur en électronique.

Il n'est pas nécessairement besoin de passer par cette voie-là.

[Ragnarsson]

Je conseille la lecture de l'article en PJ qui dit l'essentiel sur les filtres actifs.

Bonjour Gérard,

Merci pour ces scans qui me rappellent mes lectures passionnées des anciennes publications Elektor. Je me suis permis de les fusionner en seul fichier pour une lecture facilitée.


Mais un défaut majeur est là, de bien belles fonctions électriques certes, mais aucune prise en compte des fonctions acoustiques aux haut-parleurs. C'est à ce sujet que j'ai proposé il y a quelques temps cette lecture : Une approche de la conception des filtres par la fonction cible.

Bien à toi, Jean-Marc.

Merci Jean-Marc pour ce document.

Quelques commentaires:
Il n’y a pas les formules exactes de calcul permettant d’autres combinaisons de composants ou fréquences, seulement des tables avec leur imprecision.
Les valeurs des résistances sont bien trop grandes pour garantir un faible bruit mais sont en adéquation avec les transistors
On peut faire bien plus performant avec des aop modernes tout en utilisant les mêmes schémas et en remplaçant le buffer à deux transistors (et réduire les valeurs de résistance pour obtenir un faible bruit).
On peut avec des outils comme VituixCad retrouver d’autres valeurs de composants, en ayant une fonction de transfert cible à rentrer comme parametre ou fichier.

[JM Plantefeve]

On peut avec des outils comme VituixCad retrouver d’autres valeurs de composants, en ayant une fonction de transfert cible à rentrer comme parametre ou fichier.

Un peu comme ici : https://www.diyaudio.com/community/threa...st-6314668

Jean-Marc.

[Ragnarsson]

Je ne connaissais pas ce nouveau filtre actif de Pass qui comme ses prédécesseurs permet d’adapter les réponses des filtres à ce dont on a besoin. Le seul reproche qu’on peut lui faire est son taux de distorsion élevée (0,2% à 4Vrms). Le niveau de bruit n’est pas indiqué. Le concept gagnerait à utiliser des AOP modernes. Avec des opa1612 par exemple, avec des valeurs faibles de résistances on obtient pour un schéma de type Sallen Key, un niveau de bruit inférieur à 100dB et une thd très faible.

[François-D]

Bonjour A tous, mon DCX commence a me poser de gros souci de fiabilité les deux sortie paramétré pour les tweeters sont Hs.

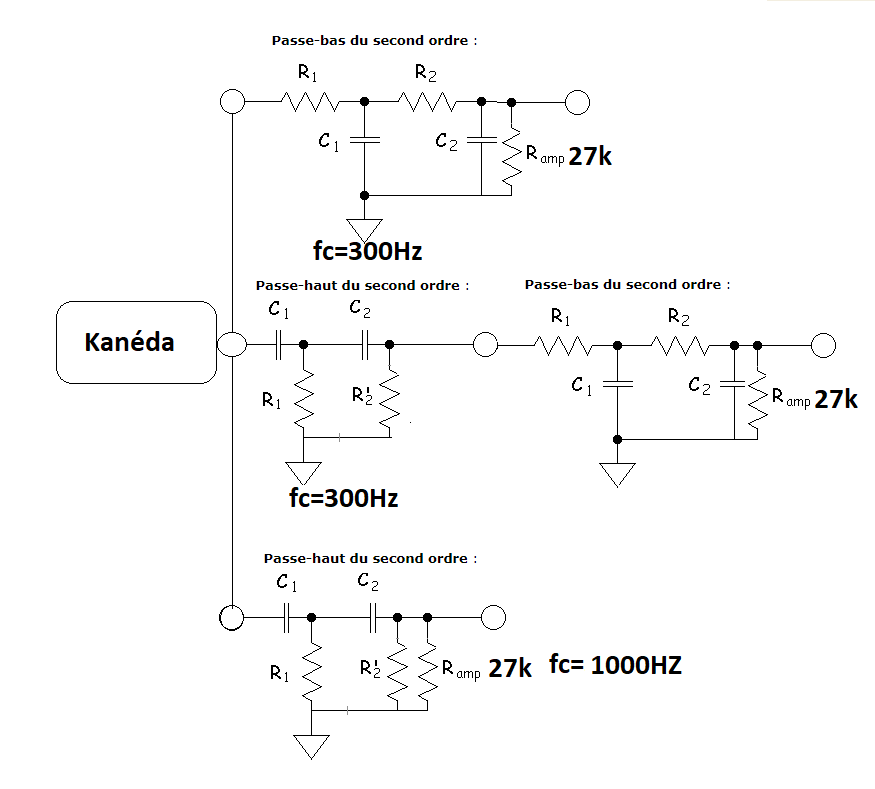

Je pensait remplacer mon DCX par un filtre passif, j'ai commencé un petit schéma     et je souhaite avoir vos critiques et déjà si c'est jouable provisoirement, en attendant de faire mieux et d'ajuster  ce filtre pr courbe cible.
Merci D'avance
Bonne journée
François DEHERRIPONT

[tonipe]

mon DCX commence a me poser de gros souci de fiabilité les deux sortie paramétré pour les tweeters sont Hs.

Il y a quelques années, quand j'avais trois sorties HS sur mon DCX, je suis passé aux sorties dissymétrique tel que décrite à l'époque par SELECTRONIC et autres liens similaires.
Aujourd'hui je commencerai par vérifier si le problème existe toujours en utilisant les sorties symétriques, avec les appareils qui suivent avec des entrées symétrique.
Une expérience récente, avec des amplis A500, montre que ce qui ne marchait plus sur l'entrée RCA (ronflette gênante) marche très bien sur l'entrée symétrique.

Je ne sais pas si cette piste vous sera utile, elle a le mérite d'exister.

[Ragnarsson]

Bonjour A tous, mon DCX commence a me poser de gros souci de fiabilité les deux sortie paramétré pour les tweeters sont Hs.
Je pensait remplacer mon DCX par un filtre passif, j'ai commencé un petit schéma et je souhaite avoir vos critiques et déjà si c'est jouable provisoirement, en attendant de faire mieux et d'ajuster  ce filtre pr courbe cible.
Merci D'avance
Bonne journée
François DEHERRIPONT

Avec ces schémas tu ne pourra faire que des filtres de Linkwitz-Riley. Si c’est la config sur ton DCX cela sera possible. Tu n’as pas de delais dans la config de ton DCX?

[François-D]

Bonjour A tous, mon DCX commence a me poser de gros souci de fiabilité les deux sortie paramétré pour les tweeters sont Hs.
Je pensait remplacer mon DCX par un filtre passif, j'ai commencé un petit schéma et je souhaite avoir vos critiques et déjà si c'est jouable provisoirement, en attendant de faire mieux et d'ajuster  ce filtre pr courbe cible.
Merci D'avance
Bonne journée
François DEHERRIPONT

Avec ces schémas tu ne pourra faire que des filtres de Linkwitz-Riley. Si c’est la config sur ton DCX cela sera possible. Tu n’as pas de delais dans la config de ton DCX?

Bonjour non je n'utilise pas le délais de mon DCX. donc mon schéma est viable, et d'après ce que j'ai lus je vais gagner en transparence. Avec une filtre passif
Merci pour tes commentaires
Bon dimanche FRançois DEHERRIPONT

[JM Plantefeve]

Je pensait remplacer mon DCX par un filtre passif, j'ai commencé un petit schéma et je souhaite avoir vos critiques et déjà si c'est jouable provisoirement, en attendant de faire mieux et d'ajuster  ce filtre pr courbe cible.

Bonjour François,

Tu as bien raison de déjà penser courbes cibles acoustiques. Pour ce qui est de ton schéma passif petits signaux à cellules RC, c'est effectivement jouable. Mais le Linkwitz-Riley électrique d'ordre 2 ne pourra qu'être approché car sans tampon actif entre cellules. Peut-être l'occasion de penser filtrage Synkron ?

Ces vacances, je peux imaginer un atelier "mesures" chez toi.

Bien à toi, Jean-Marc.

[François-D]

Je pensait remplacer mon DCX par un filtre passif, j'ai commencé un petit schéma et je souhaite avoir vos critiques et déjà si c'est jouable provisoirement, en attendant de faire mieux et d'ajuster  ce filtre pr courbe cible.

Bonjour François,

Tu as bien raison de déjà penser courbes cibles acoustiques. Pour ce qui est de ton schéma passif petits signaux à cellules RC, c'est effectivement jouable. Mais le Linkwitz-Riley électrique d'ordre 2 ne pourra qu'être approché car sans tampon actif entre cellules. Peut-être l'occasion de penser filtrage Synkron ?

Ces vacances, je peux imaginer un atelier "mesures" chez toi.

Bien à toi, Jean-Marc.

Bonjour jean Marc.
Merci pour tes conseil , j'ai bien compris cette notion de courbe cible, je me doutais un peut la nécessité d'un tampon actif., je ne  connais pas les filtres synkron, tu est dispo quand moi je suis en vacance continu ca s'appelle la retraite. bonne fin de journée
François DEHERRIPONT
Bine sur si tu viens , ti viens avec Laurence ont dinera ensemble,
