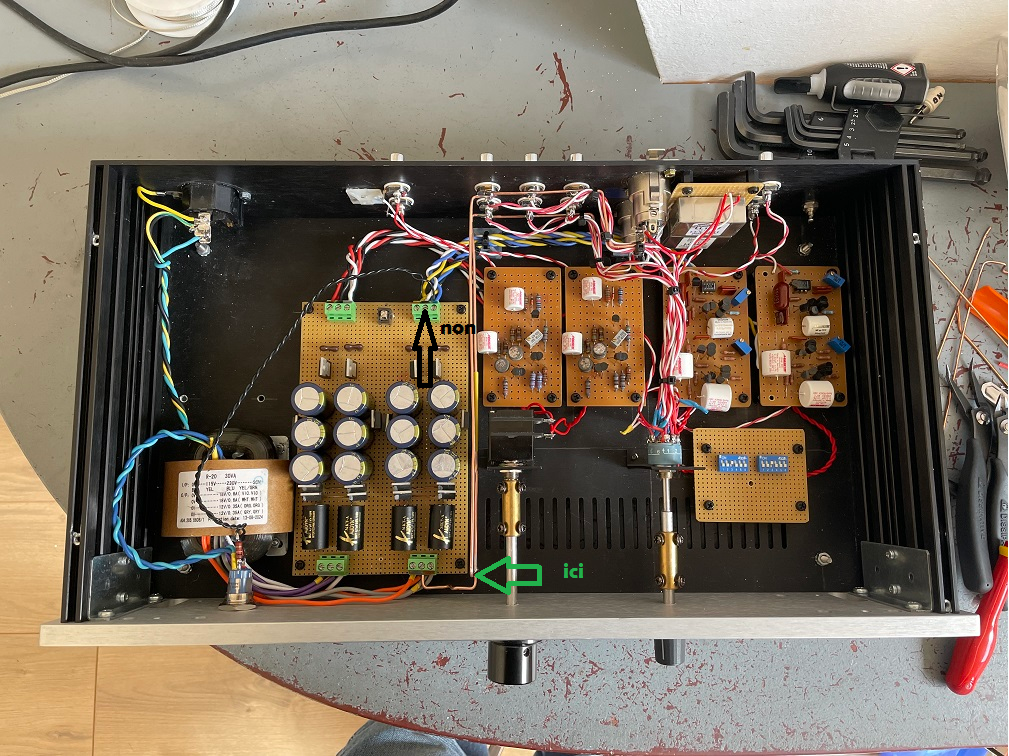

Les barres de masse qui vont des cinchs à l alim...

Bonsoir Yann,

Ces bus de masse devraient être reliés au bornier de sortie de la carte alimentation, où se trouve la prise de masse des cartes signal. Pour une meilleure équipotentialité des points de masse, car entre borniers d'entrée et de sortie de la carte alimentation, la liaison de masse est parcourue par les courants pulsés de recharge des condensateurs de filtrage.

Bien à toi, Jean-Marc.

[Grand_Floyd]

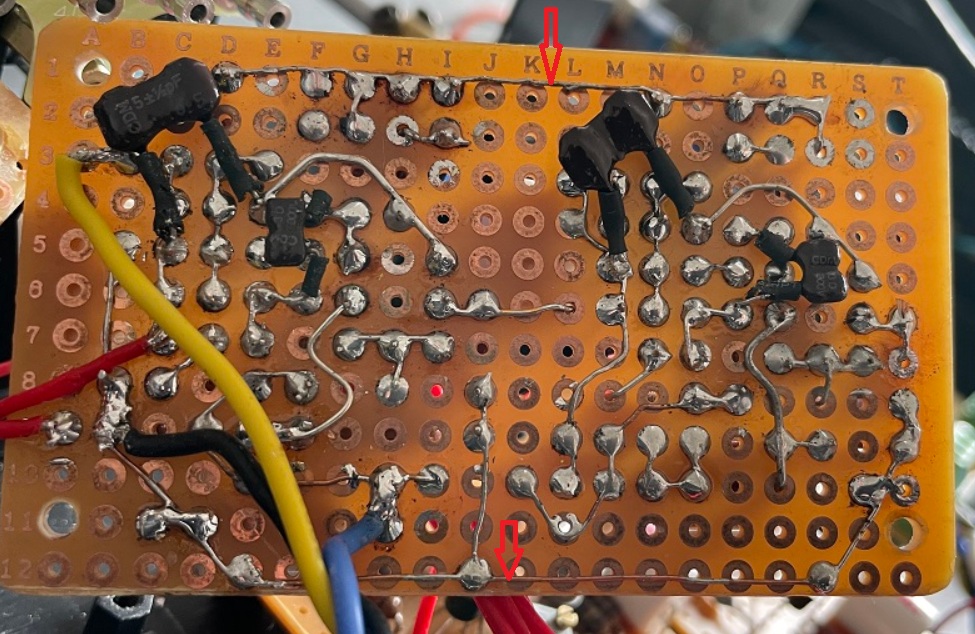

Peut-être renforcer ces 2 lignes (flèches rouges) sur toute leur longueur!



[lamouette]

Non pas besoin, il faut juste décider où connecter la masse.
Mais où sont les masses sur cette carte?

[lamouette]

Autre erreur , il faut faire partir tous les masses depuis l'étoile. Avec du fil ça va bien.

[JM Plantefeve]

Autre erreur , il faut faire partir  tous les masses depuis l'étoile.

Tu choisis mal l'emplacement de l'étoile. Elle doit être à l'écart des courants pulsés.

[lamouette]

Autre erreur , il faut faire partir  tous les masses depuis l'étoile.

Tu choisis mal l'emplacement de l'étoile. Elle doit être à l'écart des courants pulsés.

En tout cas il faut choisir, tout au même endroit.

[yann35]

Bon!! Encore un problème évité . En faisant mes mesures; j avais 17 volts en sortie . J ai passé la moitié de l après midi à chercher d'où ça venait . Juste une mauvaise soudure . Maintenant , je laisse tranquillement les courants se stabiliser avant de retoucher aux multitours . Pour l'instant,ça varie entre 3 et 15 mV en sortie de l'étage phono.

[JM Plantefeve]

En tout cas il faut choisir, tout au même endroit.

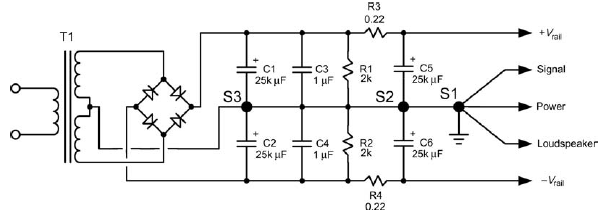

Non, pas tout au même endroit. Une figure du livre de Bob Cordell :



[lamouette]

c'est bien tout au même endroit

[Grand_Floyd]

Ce qu'en disait jipihorn!

https://www.youtube.com/watch?v=IdEfo9x389g&t=610s
