Bonjour,

Etant dans une impasse dont je ne pourrai pas sortir seul, je lance un appel aux mélaudiens du Sud-Ouest susceptibles de m'aider.
J'ai monté sans trop de difficulté car la notice de montage est très bien faite, deux amplis K209 2020 (n° 238 et 239). ça n'a pas fonctionné du premier coup et j'ai suivi les indications de grand Floyd. J'ai (re)fait les réglages, vérifié une à une les soudures. Toujours muets! J'ai essayé aussi chacun des amplis en mode stéréo et toujours rien.
Si la cause du problème est un élément défectueux, je serai surpris que cela se produise pour les deux amplis. Si c'est le cas, je suis incapable de déceler quel élément est HS car j'ai atteint mes limites dans le domaine électronique (limites vite atteintes!)
Il y aurait quelqu'un dans mon coin (Bordeaux, Cenon) qui pourrait m'aider?

Ma maison est ouverte mais je peux aussi me déplacer et s'il y a des frais de réparation ou recherche...pas de problème.

Merci déjà pour vos réponses.

Philippe

[Dominique]

Bonjour Philippe,

Etant dans une impasse...

- Envoie-moi ton numéro de téléphone en Message Privé, stp.

A bientôt,
Dominique

[François-D]

Bonjour,

Etant dans une impasse dont je ne pourrai pas sortir seul, je lance un appel aux mélaudiens du Sud-Ouest susceptibles de m'aider.
J'ai monté sans trop de difficulté car la notice de montage est très bien faite, deux amplis K209 2020 (n° 238 et 239). ça n'a pas fonctionné du premier coup et j'ai suivi les indications de grand Floyd. J'ai (re)fait les réglages, vérifié une à une les soudures. Toujours muets! J'ai essayé aussi chacun des amplis en mode stéréo et toujours rien.
Si la cause du problème est un élément défectueux, je serai surpris que cela se produise pour les deux amplis. Si c'est le cas, je suis incapable de déceler quel élément est HS car j'ai atteint mes limites dans le domaine électronique (limites vite atteintes!)
Il y aurait quelqu'un dans mon coin (Bordeaux, Cenon) qui pourrait m'aider?

Ma maison est ouverte mais je peux aussi me déplacer et s'il y a des frais de réparation ou recherche...pas de problème.

Merci déjà pour vos réponses.

Philippe

Bonjour Philipe, je n'ai pas suivi toutes ton aventure, mais a tu essayer de brancher ta source, sur un autre ampli qui fonctionne.
Bon courage, ca dois être frustrant d'attendre que ca fonctionne.
Bonne journée.
François-D

[MELIMELOMAN]

Bonjour,

Etant dans une impasse dont je ne pourrai pas sortir seul, je lance un appel aux mélaudiens du Sud-Ouest susceptibles de m'aider.
J'ai monté sans trop de difficulté car la notice de montage est très bien faite, deux amplis K209 2020 (n° 238 et 239). ça n'a pas fonctionné du premier coup et j'ai suivi les indications de grand Floyd. J'ai (re)fait les réglages, vérifié une à une les soudures. Toujours muets! J'ai essayé aussi chacun des amplis en mode stéréo et toujours rien.
Si la cause du problème est un élément défectueux, je serai surpris que cela se produise pour les deux amplis. Si c'est le cas, je suis incapable de déceler quel élément est HS car j'ai atteint mes limites dans le domaine électronique (limites vite atteintes!)
Il y aurait quelqu'un dans mon coin (Bordeaux, Cenon) qui pourrait m'aider?

Ma maison est ouverte mais je peux aussi me déplacer et s'il y a des frais de réparation ou recherche...pas de problème.

Merci déjà pour vos réponses.

Philippe

Bonjour Philipe, je n'ai pas suivi toutes ton aventure, mais a tu essayer de brancher ta source, sur un autre ampli qui fonctionne.
Bon courage, ca dois être frustrant d'attendre que ca fonctionne.
Bonne journée.
François-D

Oui, je crois bien avoir essayé tout ce qui est à ma portée : branchement de chacun des amplis en mode stéréo, puis bi-amp. Les sources raccordées fonctionnent bien dans la configuration précédente. C'est frustrant, si près du but mais si c'est un élément HS, je suis incapable de définir lequel. Je ne suis absolument pas technicien et j'ai pu réaliser le montage car je sais souder et suivre une notice particulièrement bien fichue mais ça s'arrête là!

[Grand_Floyd]

Bonsoir Philippe,

Amplicicateur hors tension il faudrait que tu mesures la valeur de la résistance d'entrée sur chaque canal : multimètre en position ohmètre sur calibre 200K si il n'est pas automatique, une pointe de touche à l'intérieur de la CINCH, et l'autre sur la masse de la CINCH.

Ensuite tu raccordes les cordons de modultation uniquement côté ampli et tu effectues les mêmes mesures à l'extrémité sur la CINCH mâle et tu viens donner ici les valeurs mesurées.

[MELIMELOMAN]

Bonsoir Philippe,

Amplicicateur hors tension il faudrait que tu mesures la valeur de la résistance d'entrée sur chaque canal : multimètre en position ohmètre sur calibre 200K si il n'est pas automatique, une pointe de touche à l'intérieur de la CINCH, et l'autre sur la masse de la CINCH.

Ensuite tu raccordes les cordons de modultation uniquement côté ampli et tu effectues les mêmes mesures à l'extrémité sur la CINCH mâle et tu viens donner ici les valeurs mesurées.

Bonjour christian,

sur un ampli éteint :

mesures prises sur les cinch :

canal droit : 47 ohms
canal gauche : 47 ohms

sur l'autre extrémité d'un câble de modulation raccordé à l'ampli :

canal droit : 47 ohms
canal gauche : 47 ohms

pas pris de mesures sur l'autre ampli mais je peux le faire, si besoin.

[François-D]

Bonsoir Philippe,

Amplicicateur hors tension il faudrait que tu mesures la valeur de la résistance d'entrée sur chaque canal : multimètre en position ohmètre sur calibre 200K si il n'est pas automatique, une pointe de touche à l'intérieur de la CINCH, et l'autre sur la masse de la CINCH.

Ensuite tu raccordes les cordons de modultation uniquement côté ampli et tu effectues les mêmes mesures à l'extrémité sur la CINCH mâle et tu viens donner ici les valeurs mesurées.

Bonjour christian,

sur un ampli éteint :

mesures prises sur les cinch :

canal droit : 47 ohms
canal gauche : 47 ohms

sur l'autre extrémité d'un câble de modulation raccordé à l'ampli :

canal droit : 47 ohms
canal gauche : 47 ohms

pas pris de mesures sur l'autre ampli mais je peux le faire, si besoin.

Un petit doute 47 ohms ou 47k ohms. Ca me parait très bas pour une entrée d amplificateur.
François-D

[MELIMELOMAN]

Bonsoir Philippe,

Amplicicateur hors tension il faudrait que tu mesures la valeur de la résistance d'entrée sur chaque canal : multimètre en position ohmètre sur calibre 200K si il n'est pas automatique, une pointe de touche à l'intérieur de la CINCH, et l'autre sur la masse de la CINCH.

Ensuite tu raccordes les cordons de modultation uniquement côté ampli et tu effectues les mêmes mesures à l'extrémité sur la CINCH mâle et tu viens donner ici les valeurs mesurées.

Bonjour christian,

sur un ampli éteint :

mesures prises sur les cinch :

canal droit : 47 ohms
canal gauche : 47 ohms

sur l'autre extrémité d'un câble de modulation raccordé à l'ampli :

canal droit : 47 ohms
canal gauche : 47 ohms

pas pris de mesures sur l'autre ampli mais je peux le faire, si besoin.

Un petit doute 47 ohms ou 47k ohms. Ca me parait très bas pour une entrée d amplificateur.
François-D

non, bien sur, il s'agit de 47k

[Grand_Floyd]

La valeur de 47K est normale. Je voulais juste savoir si tu trouvais bien cette valeur sur les entrées et si tu la retrouvais bien au bout des cordons. Ce qui est le cas mais ça ne fait pas avancer le schmilblick.

[Grand_Floyd]

Bonjour Philippe,

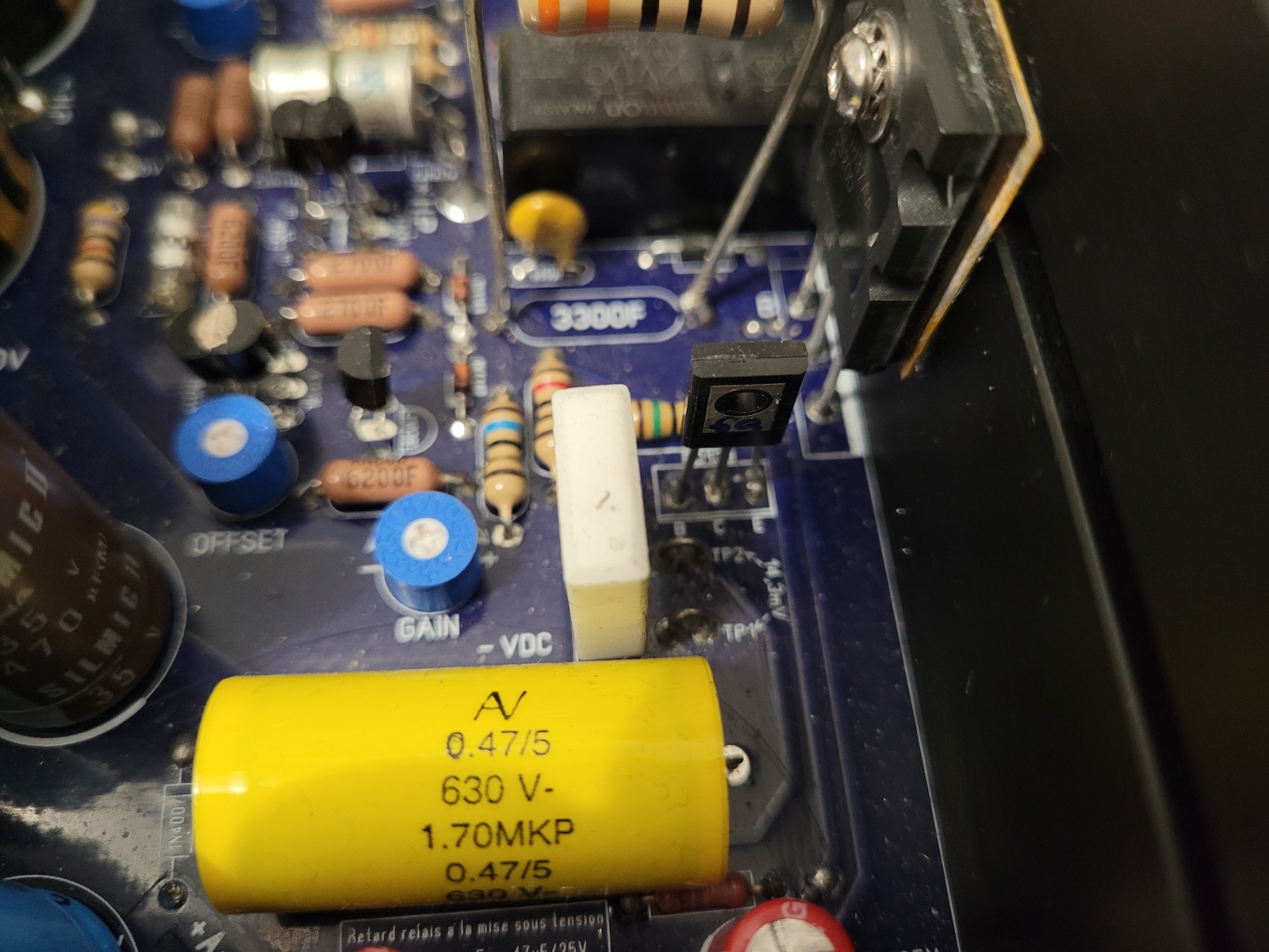

As-tu bien monté les MJE182G avec la semelle du côté du trait renforcé et donc la sérigraphie à l'opposé comme sur cette photo?
