Mon clone Sugden A21 SE en construction

[christian24]

Ha là cela devient interressant, il va falloir avoir une explication plus technique entre ces deux modes de fonctionnement SE et Push-pull. Je ne sais pas si c'est le bon lieu, mais toute info lien qui pouraient nous aider à comprendre la subtilité seraient les bienvenus.

C'est possible ca ?

Je vais essayer d'expliquer de façon simple.

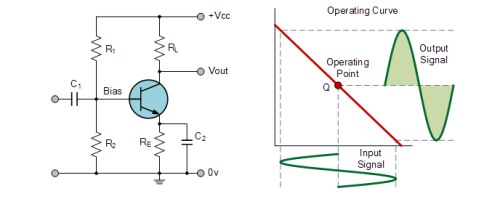

Le classe A Single Ended (terminaison unique) désigne un circuit que l'on peut schématiser comme ceci :
Le point de fonctionnement est au milieu de la droite de charge du transistor, donc polarisé en classe A

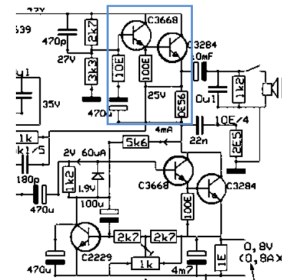

Bien que le Sugden montre un push-pull en sortie, en réalité les 2 transistors du haut se comportent comme une charge résistive, donc comme la résistance collecteur du transistor du circuit ci dessus. Donc c'est un SE



Pour un classe A avec un push-pull avec alim symétrique en sortie, les deux transistors sont polarisés avec bias élevé. Lorsque le courant du transistor du haut augmente, le courant de celui du bas diminue et le courant dans la charge augmente et inversement.
Désolé, je n'ai pas de schéma convaincant pour cette configuration mais je crois que l'essentiel est dit.

Cordialement,
Christian

[christian24]

PS : je trouve très original le réglage et la stabilisation du bias sur le Sugden réalisé par le transistor C2229

[Klaus Balzer]

Bonsoir à tous ,
J'ai suivi avec intérêt vos constructions du clone Sugden . Cela m'a donné envie de tester cet ampli . J'ai commandé les cartes peuplées chez ..... , branché un transfo 2x35 volts et écouté : c'est plutôt très bon  . Seul problème il entre en oscillation si les haut parleurs son branchés à l'allumage. Si je l'allume et que je branche les hauts parleurs quelques secondes plus tard , aucun problème .
Une idée pour résoudre ce problème ?
Merci ,
Klaus

[christian24]

Bonsoir Klaus,

J'avais aussi remarqué ce petit souci. La solution est d'insérer sur le circuit des haut parleurs une carte de protection DC qui réalise une temporisation à chaque allumage de l'ampli.

Cordialement,
Christian

[Klaus Balzer]

Celle d'Audio... par exemple ? A 13Euros ce n'est pas cher .

Merci pour le conseil .
Klaus

[christian24]

Oui par exemple. La carte dont je vous donne le lien peut se brancher directement sur le 220V.

PS l'ampli commercialisé comprend une carte temporisation

[Klaus Balzer]

Je suis triste , il manque le lien . Merci en tout cas pour vos conseils . Et cela me rassure de savoir que je ne suis pas le seul à avoir ce problème .
Klaus

[christian24]

Je suis triste , il  manque le lien . Merci en tout cas pour vos conseils . Et cela me rassure de savoir que je ne suis pas le seul à avoir ce problème .
Klaus

Tu as le lien sur ma réponse #174. Cliques sur les mots carte de protection DC.

[escartefigue33]

Bonjour,
Sur mon exemplaire, j'ai une temporisation de 5 secondes environ, sinon  il y a effectivement un bruit dans le HP, le temps de charger la capa de sortie à Vcc/2
cdt,
Gérard

[Klaus Balzer]

Merci pour le lien - pas vu à la première lecture . Ce produit est effectivement intéressant du fait qu'il ne nécessite pas un deuxième transformateur pour le 12 volts . Je vais le commander .
Klaus Balzer
