Dominique · (Modification du message : 20/06/2021-09:43:29 par Dominique.)

Bonjour Philippe,

(20/06/2021-09:38:10)pht64 a écrit : J'ai terminé l'assemblage du premier amplificateur. ..

- Il nous faut une photo recto et une photo verso du circuit imprimé peuplé, stp.

Grand_Floyd · 20/06/2021-10:14:58

Bonjour Philippe,

Tu n'as pas oublié de mettre les thermistances?

pht64 · (Modification du message : 20/06/2021-17:39:43 par pht64.)

Bonsoir Christian, Dominique,

Merci pour vos réponses rapides. Je n'ai pas oublié de monter les thermistances.

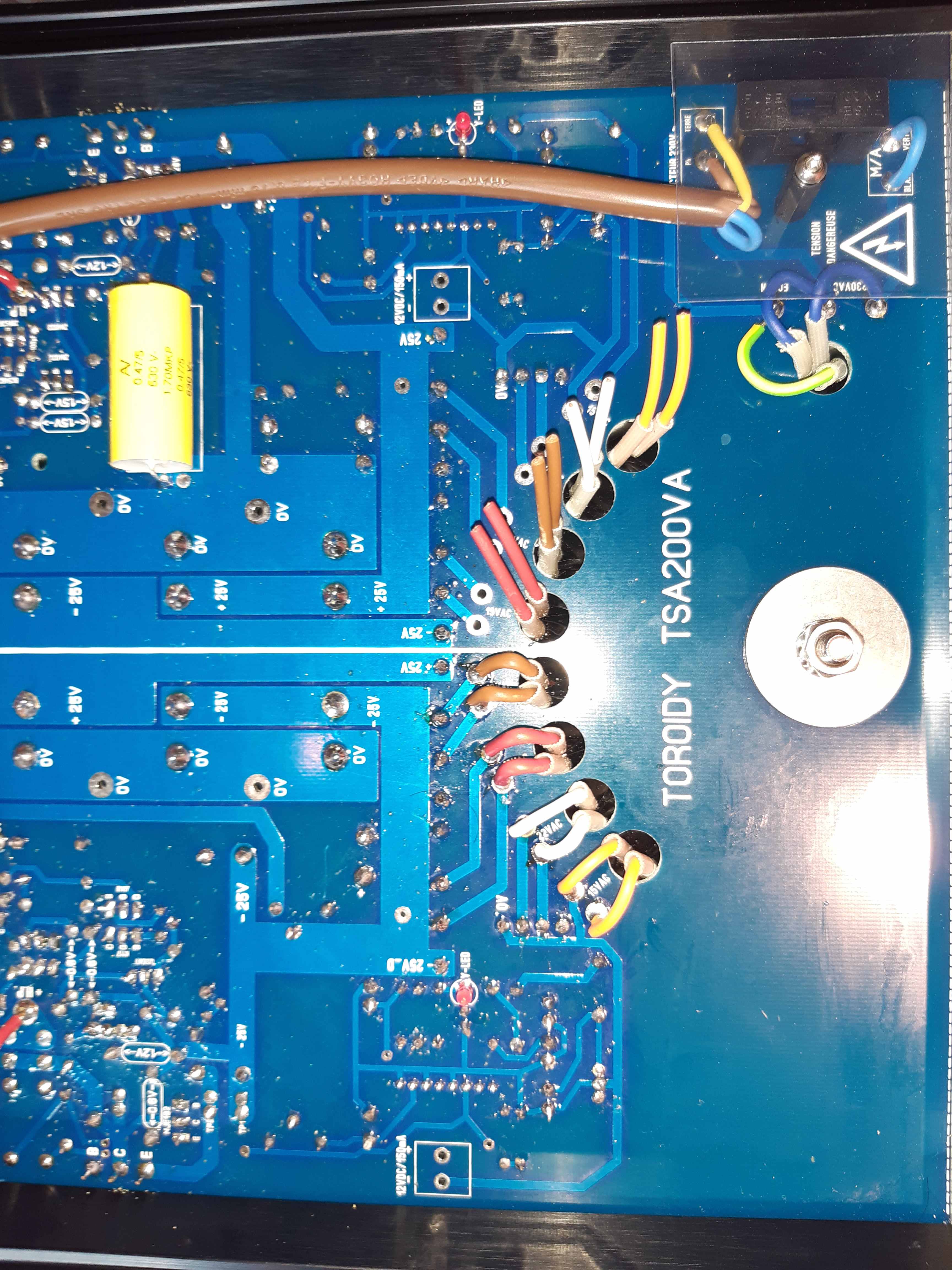

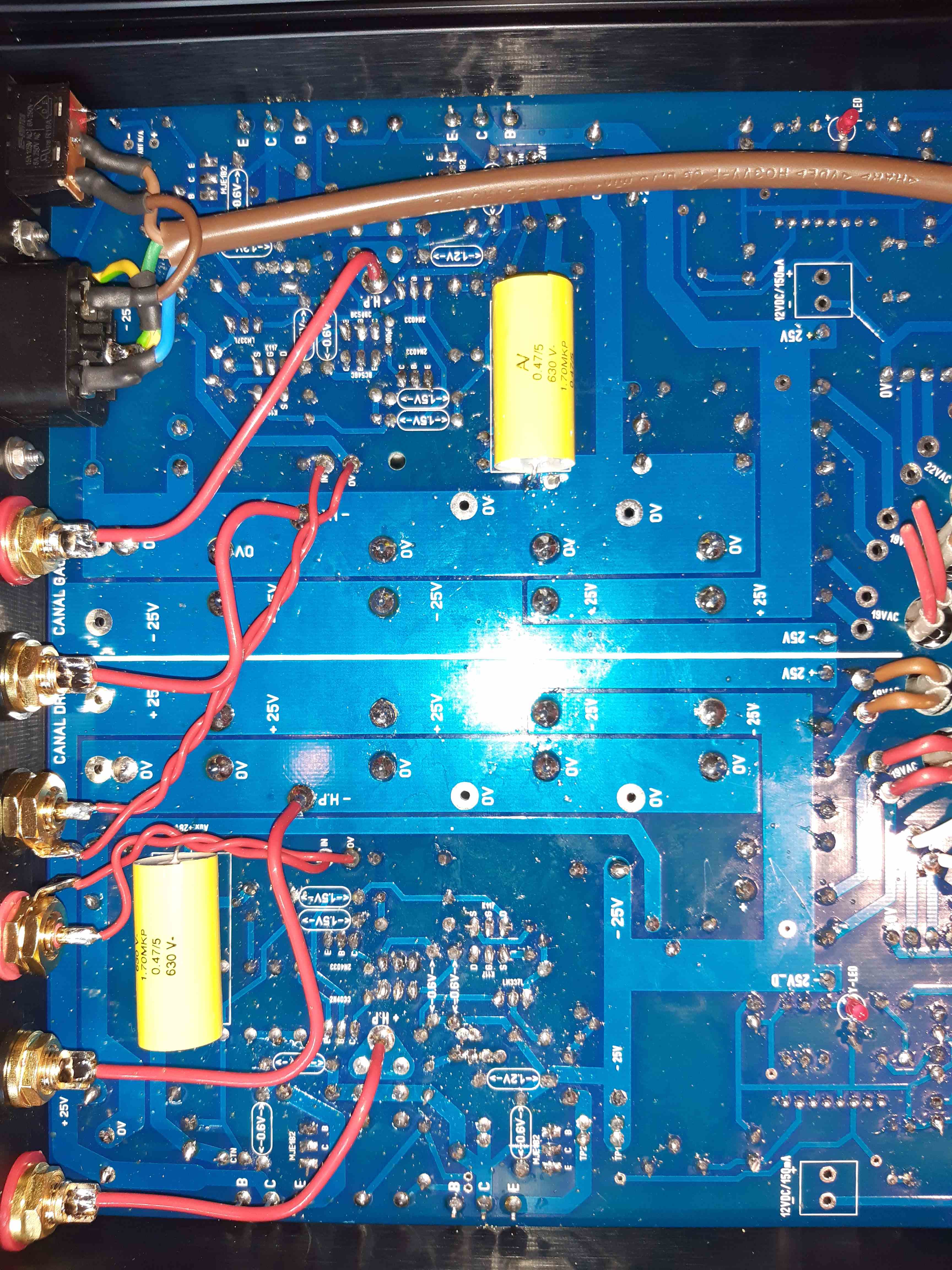

Je vous fais parvenir des photos, comme demandé.

Merci encore pour votre aide.

Philippe

Je n'ai pas l'impression que les photos soient bien passées. Dites moi si ce n'est pas le cas et Merci de m'indiquer la marche à suivre pour vous les transmettre correctement.

Bonne fin de WE et merci encore pour le m temps que vous consacrez à ce projet.

@Dominique : je viens de vois le message privé que tu m'as envoyé la semaine dernière. Je t'envoie les éléments demandés dans la foulée.

Philippe

Grand_Floyd · 20/06/2021-19:13:09

Bonsoir Philippe,

Les photos des soudures sont difficilement exploitables. Il faudrait que tu revérifies que tu n'as pas de pont de soudure ou de mauvaises soudures. Les ponts de soudures peuvent être un fin filet de soudure à peine visible ou inversement un paque de soudure entre 2 pastilles qui fait penser qu'une piste lie ces pastilles.

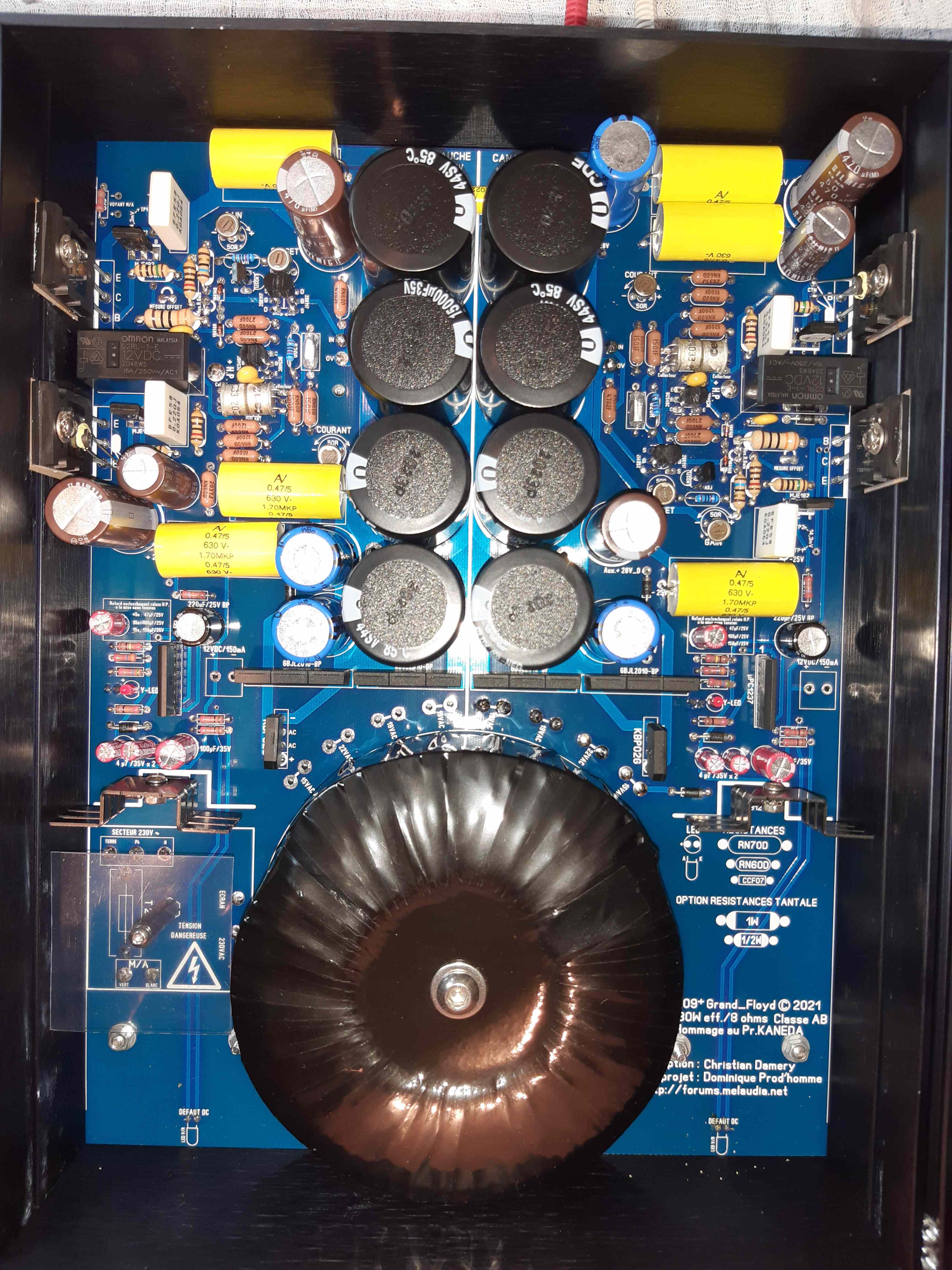

Tu peux t'aider à l'aide de cette photo :

Fichier : PCB K209+ GF2020-21.JPG Taille : 313,72 Ko 20/06/2021-19:12:50

xtof · (Modification du message : 21/06/2021-10:35:08 par xtof.)

Bonjour à tous,

Christian, pourrais-tu nous faire une photo de ton k209+ avec l'upgrade de résistances ?

Merci Smile

Dominique · 21/06/2021-11:22:23

Bonjour Christohe,

(21/06/2021-10:32:27)xtof a écrit : ...pourrais-tu nous faire une photo de ton k209+ avec l'upgrade de résistances ?

- Cette photo convient.

Grand_Floyd · 21/06/2021-12:24:45

Bonjour Christophe,

Voici une photo en cours de montage ou il n'y a que les résistances au tantales.

Fichier : POSITION RESISTANCES TANTALES.jpg Taille : 320,17 Ko 21/06/2021-12:24:37

xtof · (Modification du message : 21/06/2021-17:36:44 par xtof.)

(21/06/2021-12:24:45)Grand_Floyd a écrit : Bonjour Christophe,

Voici une photo en cours de montage ou il n'y a que les résistances au tantales.

Merci Christian, c'est exactement ce que je cherchais Smile

(21/06/2021-11:22:23)Dominique a écrit : Bonjour Christohe,

(21/06/2021-10:32:27)xtof a écrit : ...pourrais-tu nous faire une photo de ton k209+ avec l'upgrade de résistances ?
- Cette photo convient.

Cette photo me convient parfaitement.
Merci Dominique Smile

Altec vot · 21/06/2021-17:44:27

(21/06/2021-11:22:23)Dominique a écrit : Bonjour Christohe,

(21/06/2021-10:32:27)xtof a écrit : ...pourrais-tu nous faire une photo de ton k209+ avec l'upgrade de résistances ?
- Cette photo convient.

Bonjour Dominique,

Sauf erreur de ma part, cette photo est celle que pht64 a mis dans son message d'hier suite à un problème rencontré lors du montage de son ampli...

D'où ma question, peut on se fier au montage des éléments sur la carte, tout est bien en place comme il se devrait etc...?

Je ne voudrait pas faire des erreurs de montage en me fiant à cette photo.

Merci pour votre réponse

Cordialement,

Eric

Dominique · 21/06/2021-17:57:23

Bonsoir Eric,

(21/06/2021-17:44:27)Altec vot a écrit : Je ne voudrait pas faire des erreurs ...

Cette photo ne concerne bien sur que l'implantation des résistances tantales.
- Pour tous les autres composants, la notice de montage reste le document de référence.
