RE: K209+ Grand_Floyd 2020/2021 : Il faut le fer...
J'avais rectifié mon message mais tu ne l'as pas vu : j'avais marqué 1500F au lieu de 1501F. Refait la mesure sur les résistances 1501F.
Christian
Lecteur CD STUDER A730 - Tuner PHILIPS 22AH6731 - Préampli Grand_Floyd - AMPLIS - WE300B - K209+ Grand_Floyd option tantale/argent - LE CUBE - Platine THORENS TD318 + DL103 PRO - Enceintes AUDIOREFERENCE 224.- Câbles ISODA en modulation et DeleyCON aux enceintes.
Définition de l'ignorant : personne ne sachant pas encore ce que vous avez appris il y a 5mn!
La théorie, c'est quand on sait tout et que rien ne fonctionne. La pratique, c'est quand tout fonctionne et que personne ne sait pourquoi. Ici, nous avons réuni théorie et pratique : Rien ne fonctionne... et personne ne sait pourquoi ! Albert Einstein
Le problème avec les sites audiophiles, c'est que beaucoup de sourds s'y inscrivent!
RE: K209+ Grand_Floyd 2020/2021 : Il faut le fer...
(16/06/2021-07:25:11)Grand_Floyd a écrit : Bonjour Jean-Michel,
Ok maintenant tu dessoudes la résistance de 330 ohms (une patte suffit). Ensuite tu régles le curseur du trimmer d'offset à sa moitié ; tu dois mesurer la même valeur de chaque côté du curseur. En gros 25 ohms de chaque côté. Puis tu mets sous tension et tu mesures les tensions entre chaque patte des résistances 1501F. Elles devraient être sensiblement les mêmes.
Bien entendu toutes ces mesures s'effectuent avec l'entrée CINCH court-circuitée.
Et aux résistances 1501f : 853mv (côté 2n4033) et 1.310v (côté IN)
GPA 515 LF + Audax 170+ JBL 2405 077 , K209+ Grand Floyd (JH20 ou Ampliton TS5000 modifié) , préampli passif Pacific Audio, ARCAM IR2, SOTM 200 néo, CD94 Marantz, Nakamichi ZX681, câbles Mogami et de Litz HP.
RE: K209+ Grand_Floyd 2020/2021 : Il faut le fer...
C'est anormal : tu devrais avoir sensiblement 1.5V sur chaque résistance. Une précision, il faut décharger les condensateurs de 15000µF et ceux de 2200µF pour que ça ne fausse pas la mesure. Ne pas faire de court-circuit franc mais une utiliser une résistance de 10 à 100 ohms.
Christian
Lecteur CD STUDER A730 - Tuner PHILIPS 22AH6731 - Préampli Grand_Floyd - AMPLIS - WE300B - K209+ Grand_Floyd option tantale/argent - LE CUBE - Platine THORENS TD318 + DL103 PRO - Enceintes AUDIOREFERENCE 224.- Câbles ISODA en modulation et DeleyCON aux enceintes.
Définition de l'ignorant : personne ne sachant pas encore ce que vous avez appris il y a 5mn!
La théorie, c'est quand on sait tout et que rien ne fonctionne. La pratique, c'est quand tout fonctionne et que personne ne sait pourquoi. Ici, nous avons réuni théorie et pratique : Rien ne fonctionne... et personne ne sait pourquoi ! Albert Einstein
Le problème avec les sites audiophiles, c'est que beaucoup de sourds s'y inscrivent!
RE: K209+ Grand_Floyd 2020/2021 : Il faut le fer...
(16/06/2021-12:41:12)Grand_Floyd a écrit : C'est anormal : tu devrais avoir sensiblement 1.5V sur chaque résistance. Une précision, il faut décharger les condensateurs de 15000µF et ceux de 2200µF pour que ça ne fausse pas la mesure. Ne pas faire de court-circuit franc mais une utiliser une résistance de 10 à 100 ohms.
Sorry Christian. Mais si je ne mets pas l'appareil sous tension, comment vérifier la tension aux bornes des résistances sans que les condos soient chargés ? J'ai peut-être mal compris la manoeuvre !
GPA 515 LF + Audax 170+ JBL 2405 077 , K209+ Grand Floyd (JH20 ou Ampliton TS5000 modifié) , préampli passif Pacific Audio, ARCAM IR2, SOTM 200 néo, CD94 Marantz, Nakamichi ZX681, câbles Mogami et de Litz HP.
RE: K209+ Grand_Floyd 2020/2021 : Il faut le fer...
Oui désolé j'ai oublié de préciser : c'était pour bien régler le trimmer à la moitié de sa valeur, mais évidemment ensuite il faut mettre sous tension pour mesurer la tension aux bornes des résistances. Mesures aussi la tension sur les pattes de la résistance de 620 ohms qui se trouve près du régulateur LM337L. Tu devrais trouver environ 1.25V.
Christian
Lecteur CD STUDER A730 - Tuner PHILIPS 22AH6731 - Préampli Grand_Floyd - AMPLIS - WE300B - K209+ Grand_Floyd option tantale/argent - LE CUBE - Platine THORENS TD318 + DL103 PRO - Enceintes AUDIOREFERENCE 224.- Câbles ISODA en modulation et DeleyCON aux enceintes.
Définition de l'ignorant : personne ne sachant pas encore ce que vous avez appris il y a 5mn!
La théorie, c'est quand on sait tout et que rien ne fonctionne. La pratique, c'est quand tout fonctionne et que personne ne sait pourquoi. Ici, nous avons réuni théorie et pratique : Rien ne fonctionne... et personne ne sait pourquoi ! Albert Einstein
Le problème avec les sites audiophiles, c'est que beaucoup de sourds s'y inscrivent!
RE: K209+ Grand_Floyd 2020/2021 : Il faut le fer...
(16/06/2021-13:53:47)Grand_Floyd a écrit : Oui désolé j'ai oublié de préciser : c'était pour bien régler le trimmer à la moitié de sa valeur, mais évidemment ensuite il faut mettre sous tension pour mesurer la tension aux bornes des résistances. Mesures aussi la tension sur les pattes de la résistance de 620 ohms qui se trouve près du régulateur LM337L. Tu devrais trouver environ 1.25V.
Voici les nouvelles mesures : sur la 620 ohms 1,265v ; 1501F (IN) 330mv ; 1501F (2N4033) 110mv flottant. Les mesures sont effectuées condos déchargés.
GPA 515 LF + Audax 170+ JBL 2405 077 , K209+ Grand Floyd (JH20 ou Ampliton TS5000 modifié) , préampli passif Pacific Audio, ARCAM IR2, SOTM 200 néo, CD94 Marantz, Nakamichi ZX681, câbles Mogami et de Litz HP.
RE: K209+ Grand_Floyd 2020/2021 : Il faut le fer...
Il y a quelque chose qui ne colle pas dans ces mesures : 330mV sur 1.5K ça fait 0.22mA. 110mV sur 1.5K ça fait 0.073mA. Soit un total de 0.293mA.
1.265V c'est bon et sur 620 ohms ça fait un courant constant de 2.04mA. Ces 2.04mA je devrai les retrouver répartis dans les 2 résistances. Or il n'y a que 0.293mA. Peux-tu faire des photos recto/verso de la zone ou il y a les 2SK117 et le LM337L?
Christian
Lecteur CD STUDER A730 - Tuner PHILIPS 22AH6731 - Préampli Grand_Floyd - AMPLIS - WE300B - K209+ Grand_Floyd option tantale/argent - LE CUBE - Platine THORENS TD318 + DL103 PRO - Enceintes AUDIOREFERENCE 224.- Câbles ISODA en modulation et DeleyCON aux enceintes.
Définition de l'ignorant : personne ne sachant pas encore ce que vous avez appris il y a 5mn!
La théorie, c'est quand on sait tout et que rien ne fonctionne. La pratique, c'est quand tout fonctionne et que personne ne sait pourquoi. Ici, nous avons réuni théorie et pratique : Rien ne fonctionne... et personne ne sait pourquoi ! Albert Einstein
Le problème avec les sites audiophiles, c'est que beaucoup de sourds s'y inscrivent!
16/06/2021-15:50:21 (Modification du message : 16/06/2021-15:56:58 par jmiwal.)
RE: K209+ Grand_Floyd 2020/2021 : Il faut le fer...

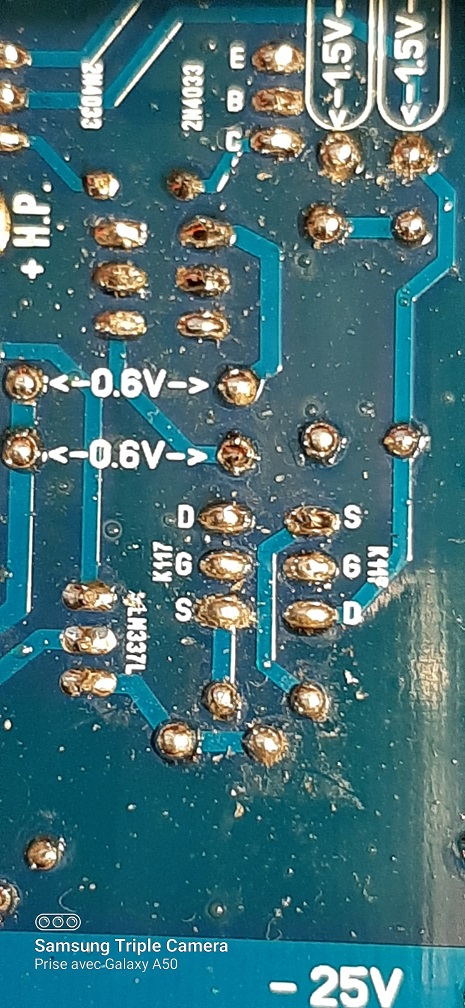

[attachment=32380 a écrit :
Grand_Floyd pid='169898' dateline='1623854043']Il y a quelque chose qui ne colle pas dans ces mesures : 330mV sur 1.5K ça fait 0.22mA. 110mV sur 1.5K ça fait 0.073mA. Soit un total de 0.293mA.
1.265V c'est bon et sur 620 ohms ça fait un courant constant de 2.04mA. Ces 2.04mA je devrai les retrouver répartis dans les 2 résistances. Or il n'y a que 0.293mA. Peux-tu faire des photos recto/verso de la zone ou il y a les 2SK117 et le LM337L?
Christian ,
Si tu le penses utile, je veux bien te déposer l'ampli. Je n'habite pas si loin que cela.
GPA 515 LF + Audax 170+ JBL 2405 077 , K209+ Grand Floyd (JH20 ou Ampliton TS5000 modifié) , préampli passif Pacific Audio, ARCAM IR2, SOTM 200 néo, CD94 Marantz, Nakamichi ZX681, câbles Mogami et de Litz HP.
RE: K209+ Grand_Floyd 2020/2021 : Il faut le fer...
il faut le fer... mais lequel fer ?
le mien est quasi mort, ( Weller WHS 40 ), et je n'ai pas envie de massacrer le bel ouvrage
que me conseillez vous ?
un fer combiné avec un jet d'air chaud est il utile ?
Michel
RE: K209+ Grand_Floyd 2020/2021 : Il faut le fer...
(16/06/2021-15:50:21)jmiwal a écrit :
(16/06/2021-15:34:03)Grand_Floyd a écrit : Il y a quelque chose qui ne colle pas dans ces mesures : 330mV sur 1.5K ça fait 0.22mA. 110mV sur 1.5K ça fait 0.073mA. Soit un total de 0.293mA.
1.265V c'est bon et sur 620 ohms ça fait un courant constant de 2.04mA. Ces 2.04mA je devrai les retrouver répartis dans les 2 résistances. Or il n'y a que 0.293mA. Peux-tu faire des photos recto/verso de la zone ou il y a les 2SK117 et le LM337L?
Christian ,
Si tu le penses utile, je veux bien te déposer l'ampli. Je n'habite pas si loin que cela.
Je ne vois rien d'anormal. Peux-tu vérifier la valeur de la tension auxiliaire? Tu devrais trouver +28/29V par rapport au 0V.
Sinon tu peux effectivement me l'amener ou me l'envoyer.
Christian
