K209+ Grand_Floyd 2018 : Il faut le fer !

[stepharabi]

Déjà Merci Dominique pour ta réactivité
J'entends bien les 2 commutateur cliqués lors du passage au vert. Et avec le même système j' ai fais un échange standard avec mon quad303 et là j'ai les 2 voies qui sonnent..
Est ce qu'un transistors est cramé sur ma voie muette? Je ferai d'autres tests dans la soirée
Merci de ton aide
Stephane

[Grand_Floyd]

Bonjour Stephane,
Moi c'est Christian !

Vérifies que toutes les tensions sont bien présentes : + et - 26VDC de tension principale et + 29V sur la tension auxiliaire.
Si ok,effectues une mesure de tension entre chaque patte sur les résistances de 1.5K (marquage 1501F).Tu devrais trouver environ 1.5V.Attention de ne pas faire de courjus avec les pointes de touche.

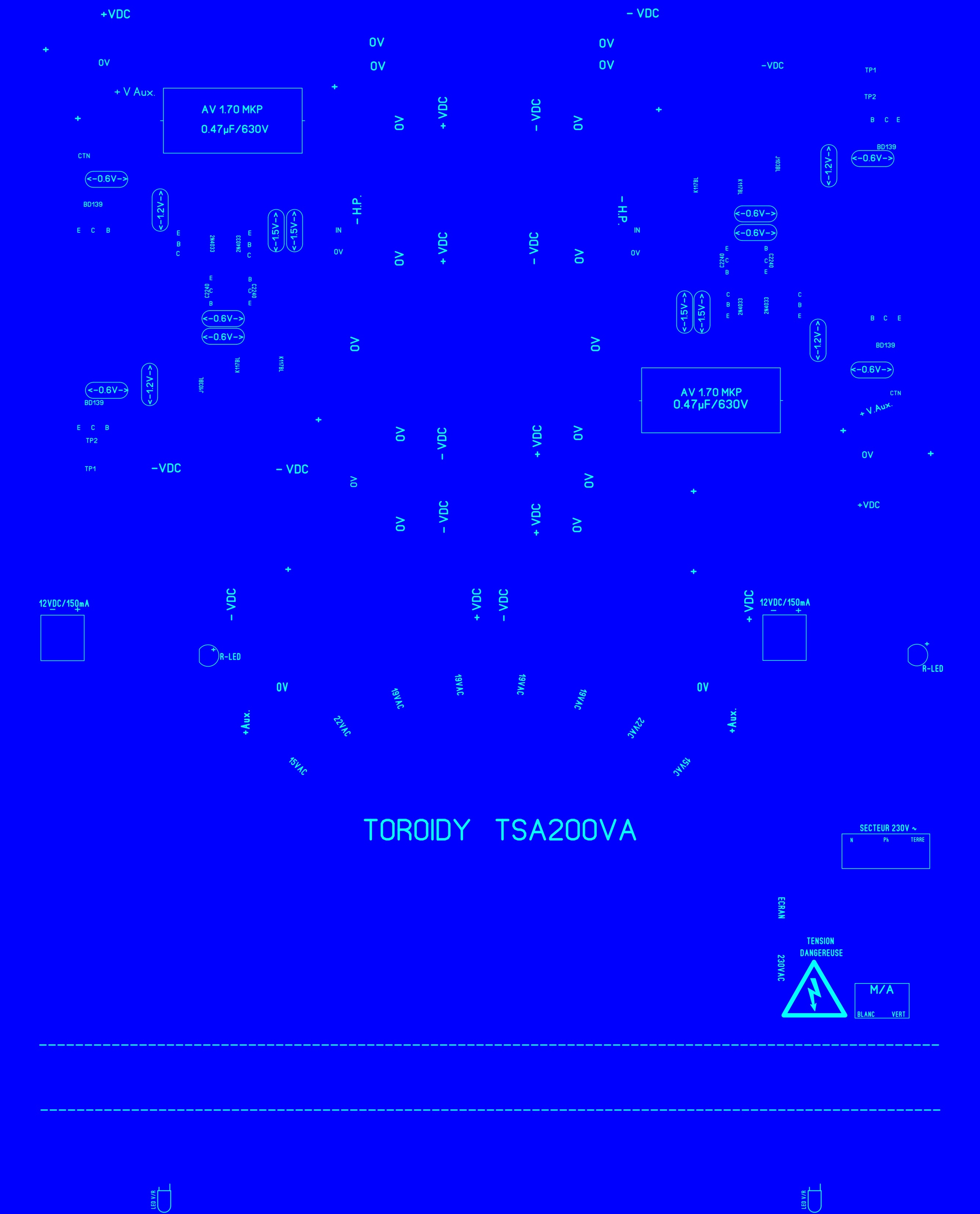

Plus généralement,tu as des valeurs de tensions indiquées sur le circuit imprimé :


[stepharabi]

Bonsoir Christian
Autant pour moi c'était une fausse manip dans les sortie RCA entre mon preampli passif et l'ampli. J' ai inversé les connexions et du coup les 2 voies sonnent ( super bien). Excuse pour le dérangement.

[Grand_Floyd]

Bonjour Stephane,

Ok pas de soucis.Bonne écoute!

[eball]

Bonjour Christian,

En ces temps de disette, je suis en train de monter le N°81 et j'ai un doute concernant les 2SJ103 BL, dans mon sachet ceux-ci portent un confetti avec 1100 mais la résistance est marquée 1101 (soit 1100 ohms), pourrais tu me confirmer que c'est bien la bonne résistance.
Par ailleurs j'ai également des BC546C si je les apparie en gain (avec un DCA75pro), st ce que je peux remplacer les 2SC2240BL fournis ?
Merci par avance pour ta réponse.
Cordialement

[Grand_Floyd]

Bonjour Eric,
Le confetti indique la valeur de la résistance à associer au Jfet.Donc si c'est marqué 1100 et que ta résistance fait 1100 ohms,c'est bon.

Si tu veux remplacer les 2SC2240 par des BC546C, le brochage n'est pas le même!Il va falloir croiser des pattes en faisant attention qu'elles ne se touchent pas dans croisement.

[eball]

Merci Christian, je n'avais pas regardé le brochage du coup j'ai mis des ksc1845.
Cordialement

[Grand_Floyd]

Ok ou les as-tu trouvés?Il n'y en a pas chez Mouser!

[eball]

Chez rs-particulier avec leur complémentaire ksa992, le dimanche c'est 30 euro de commande minimum. C'est pour remplacer les 2sc2240 et 2sa970 dont ne trouve plus que des fake.

[Grand_Floyd]

Ah oui ils les vendent par 200.Je n'ai pas de minimum de facturation moi, et le dimanche c'est port gratuit.
