Re-bonjour,

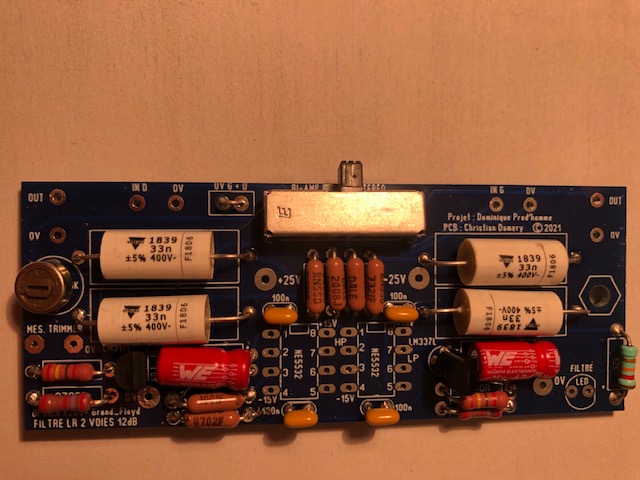

Alors j'ai lu et relu avec attention cette notice et particulièrement la page 7 et j'ai toujours une résistance en RAB. Ci-joint photo de ma carte (presque) terminée (manquent les deux supports et AOP).

Si un mélaudien avec vue plus aiguë remarque quoi que ce soit....

[Dominique]

Bonjour MELIMELOMAN,
(Le jeu des 7 erreurs  )

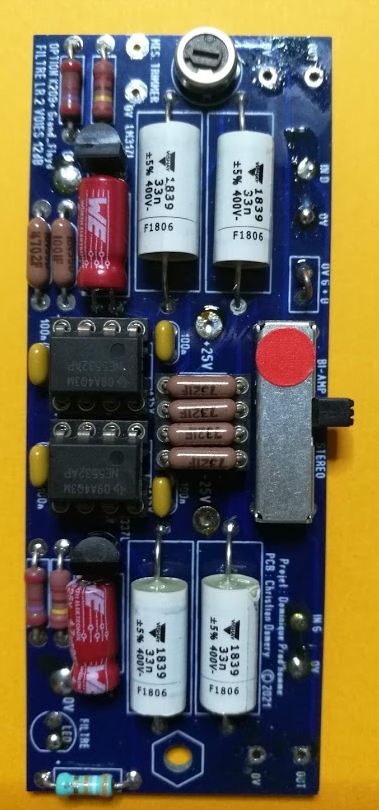

Vous pouvez comparer une carte peuplée à l'aide de la notice de montage à gauche et une carte peuplée sans la notice de montage à droite.
- Vous n'avez pas respecté la consigne qui préconise de placer toutes les résistances RN55D avec leur valeur visible sur le dessus. Indispensable pour vérifier l'implantation des composants. Comme les valeurs des 2 RN55D à gauche sont visibles, vous ne pouvez pas avoir commis d'erreurs de valeur pour les 4 autres RN55D qui sont identiques. Si la fréquence de coupure de 650Hz (par défaut) vous convient, pas la peine de dessouder ces 4 RN55D pour installer le support DIL8.
- Il vous reste à souder les 2 support DIL8 des AOP sur le circuit imprimé puis d'y insérer sans les souder les 2 x NE5532AP. . Attention à respecter le sens d'insertion.
- Visuellement, le reste semble tout à fait correct.

Bon courage pour la suite... La notice sera vraiment indispensable.
- N'hésitez pas à venir poser vos questions sur cette discussion en cas de doute.



[MELIMELOMAN]

Merci pour cet encouragement à continuer.

Philippe

[paulsa]

Bonsoir Dominique,
Le K209 a été monté par une de mes connaissances , électronicien de métier et grand amateur de hifi réalisant dans son coin des enceintes et des amplis de A a Z?
Apres rodage d'une dizaine d'heurs le mode stéréo est remarquable en terme de transparence , précision et propreté.
Par ailleurs lui ayant demandé de me monter la carte de bi-amplification il m'a remplacé les op XR5532 par des OP249 qui devraient me permettre de passer du mode stéréo au mode bi-amplification sans avoir à régler l'offset, y a t il un problème ou un risque de perte de qualité du filtre actif
Paul

[Dominique]

Bonsoir Paul,

y a t il un problème ou un risque de  perte de qualité du filtre actif

Je n'ai jamais pratiqué le OP249. J'attire votre attention sur le fait que cet OP249 est un jFET et non d'un BJT comme le NE5532. Attention donc à ne pas exposer le K209+ à des accrochages HF. Les transistors de puissance pourraient rapidement dégager.
NB : Le NE5532 reste le meilleurs choix. Je vous laisse vérifier sous votre responsabilité  en essayant autre chose mais prudence le K209+ n'est pas un kit d'essais.

[paulsa]

merci
je ne l ai pas encore basculer en bi amplification
je vais différer voir refaire mettre en place les NE5532

[Dominique]

... refaire mettre en place les NE5532

- Oui. C'est nécessaire.

Bien que, selon la datasheet du fabricant, cet AOP soit utilisable en audio, notez qu'on ne trouve aucune application en audio du OP249 sur Google.

[xtof]

Bonjour,

Je viens de commencer ce 'kit" de bi-amplification.

Je souhaite l'installer sur le N° 23 et 24 qui n'ont pas de trous dans le PCB.

Puis-je faire le trou avec une perceuse colonne ?

Y-a-t-il des précautions à prendre ?

Merci et bonne journée.

[Grand_Floyd]

Bonjour Christophe,

Regarde bien. Le trou existe depuis le N°1

[xtof]

Bonjour Christophe,

Regarde bien. Le trou existe depuis le N°1

Désolé, je n'avais pas les yeux en face des trous

Merci Christian
