24/06/2016-22:28:57
RE: Hiraga 30W Class A, le retour...
Bonsoir,
Quelques nouvelles de l'avancement des travaux sur mon 30W Hiraga :
Le câblage est pratiquement terminé. Je vais maintenant consacrer le temps nécessaire à l'inspection du montage puis procéder par étapes aux premières vérifications sous tension.
Quelques photos valent mieux qu'un...

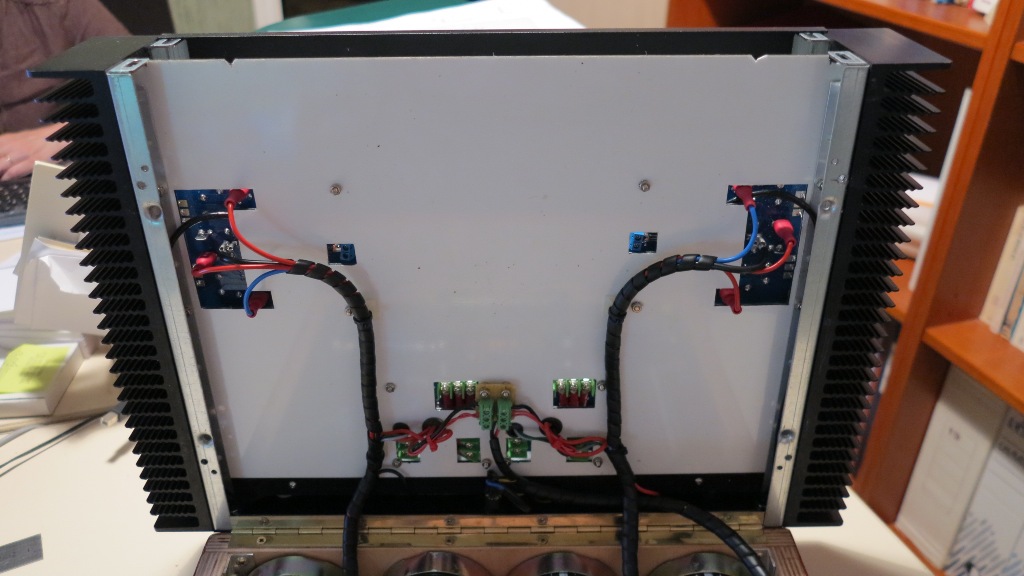

Vue de dessous, capot ouvert:

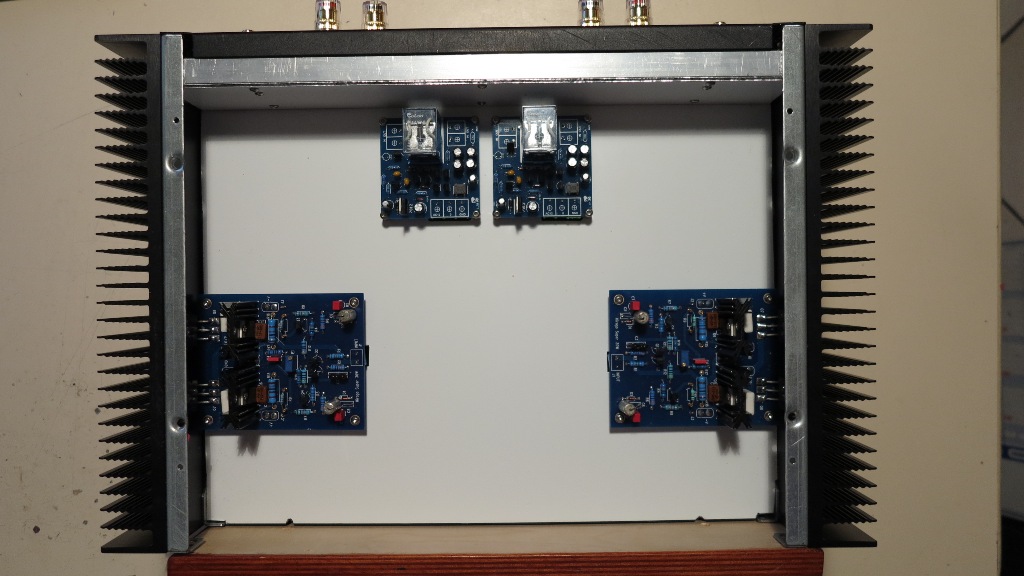

Vue de dessus, capot ouvert :

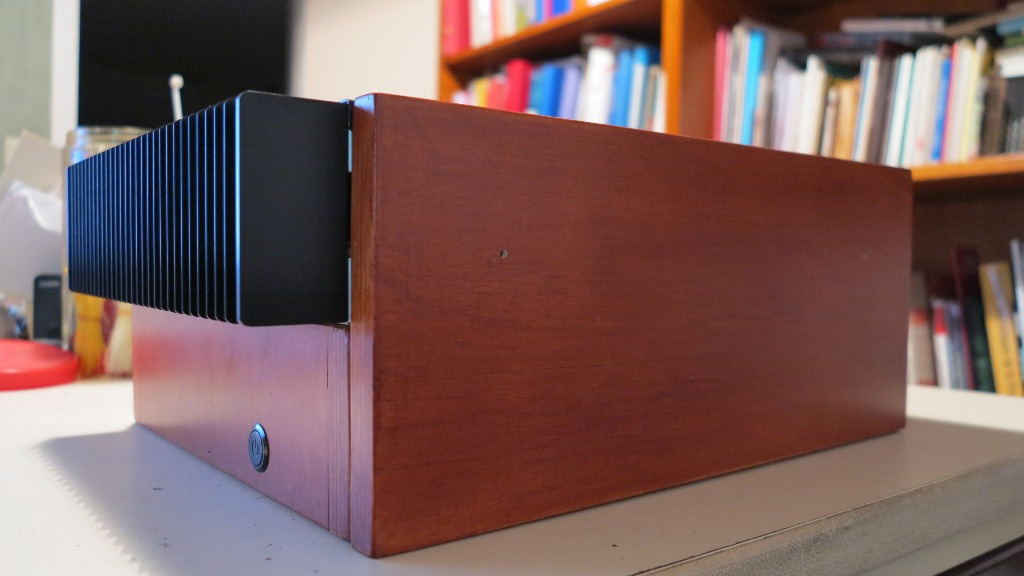

Vue de 3/4, noter l'interrupteur général sous le radiateur gauche :

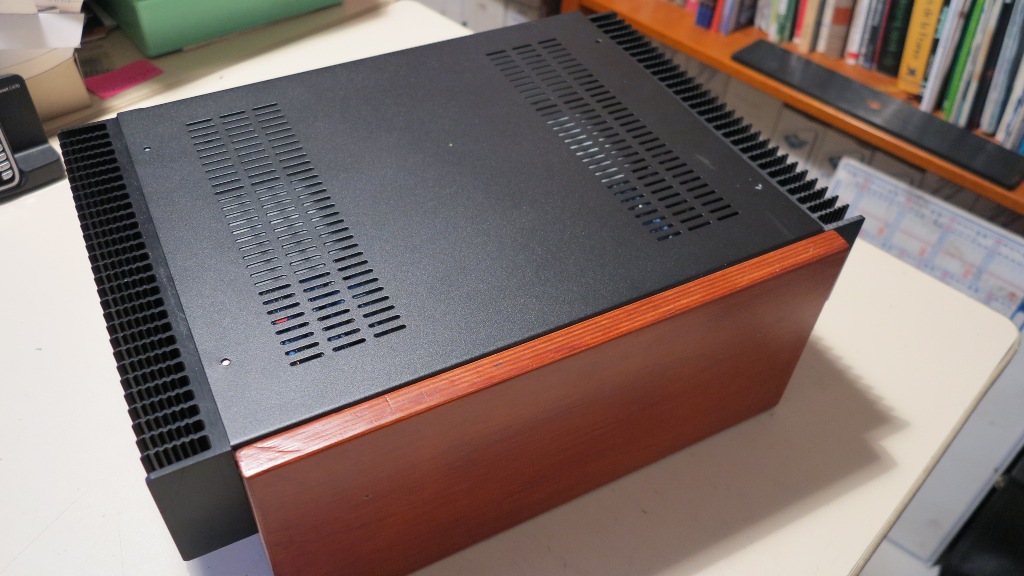

Vue de dessus, capot fermé :

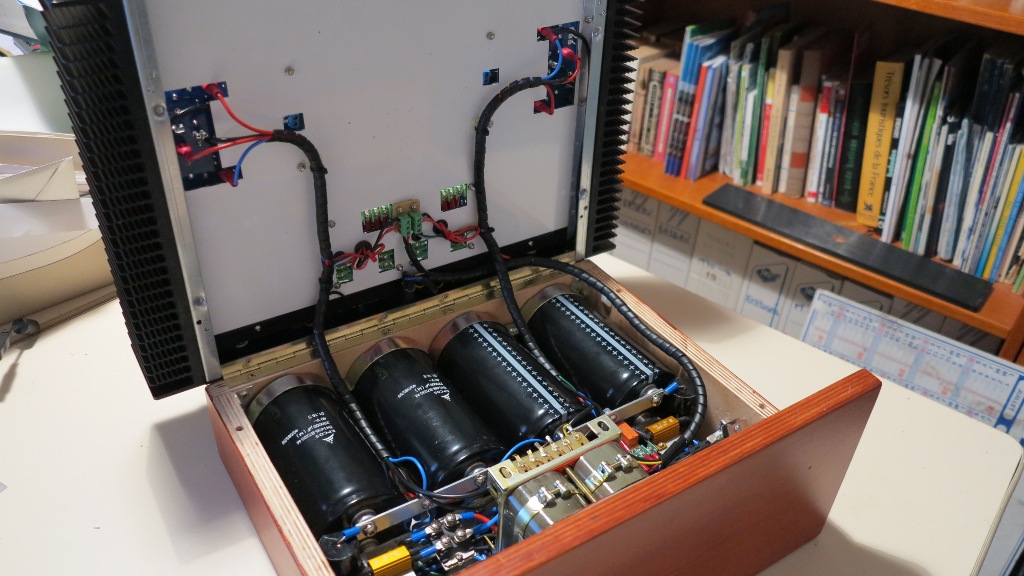

Vue de l'intérieur qui révèle l'originalité de ce montage. Le châssis des modules s'articule sur une charnière permettant ainsi l'accès à la section alimentation linéaire.

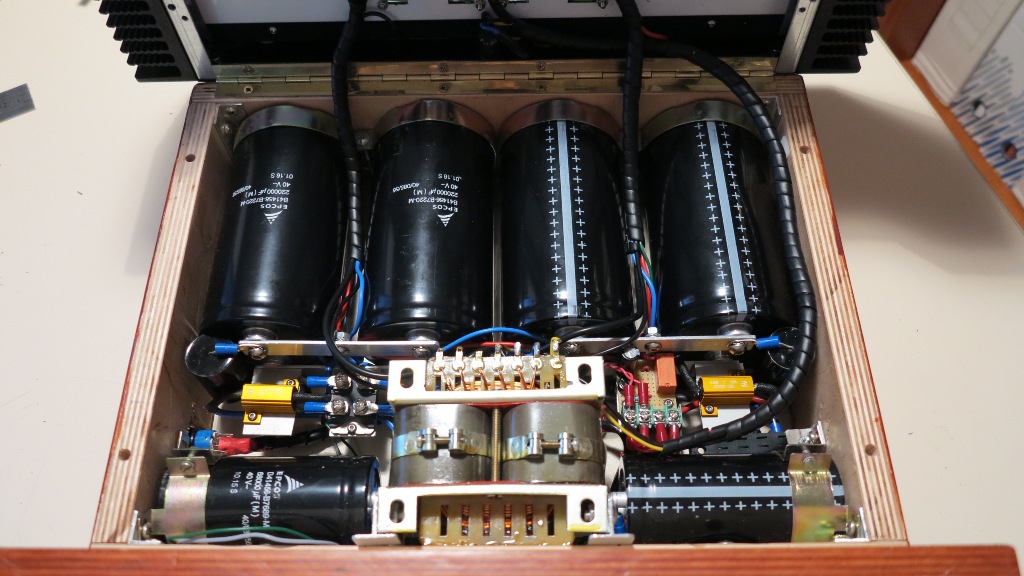

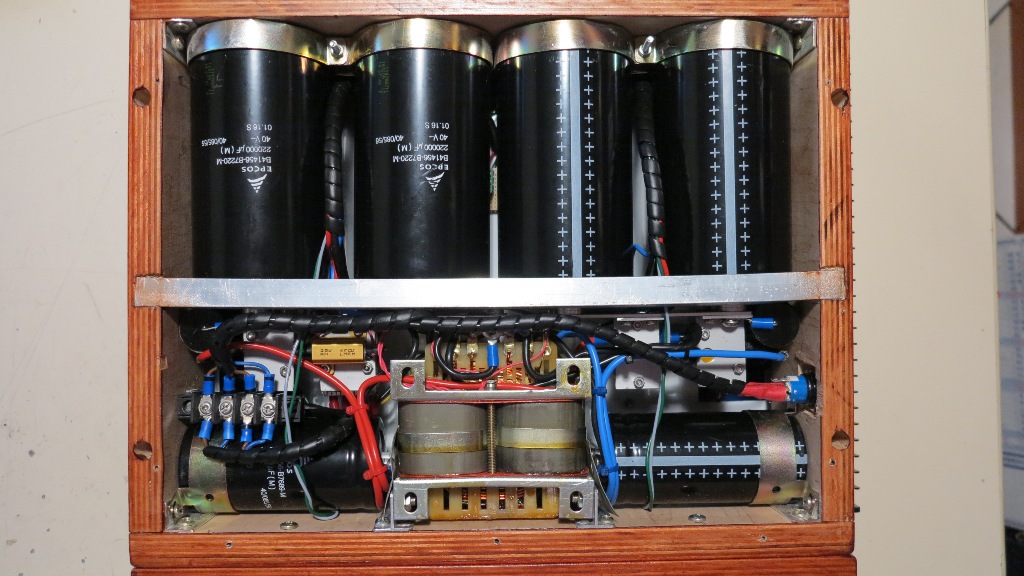

Vue de la section alimentation linéaire :
Vue du dessous du châssis des modules :
