(18/02/2026-19:47:44)melbamel a écrit :(18/02/2026-19:08:20)RM8Kinoshita a écrit : Bonsoir,
Il semblerait que les captures originales du montage aient été retrouvées ...
crdt.
J'ai retrouvé a priori les dernières captures (06/07/2025), téléchargeable 30jours ici :
https://www.swisstransfer.com/d/a54dedf3...98cf962c87
Cdlt,
François
merci François :-)

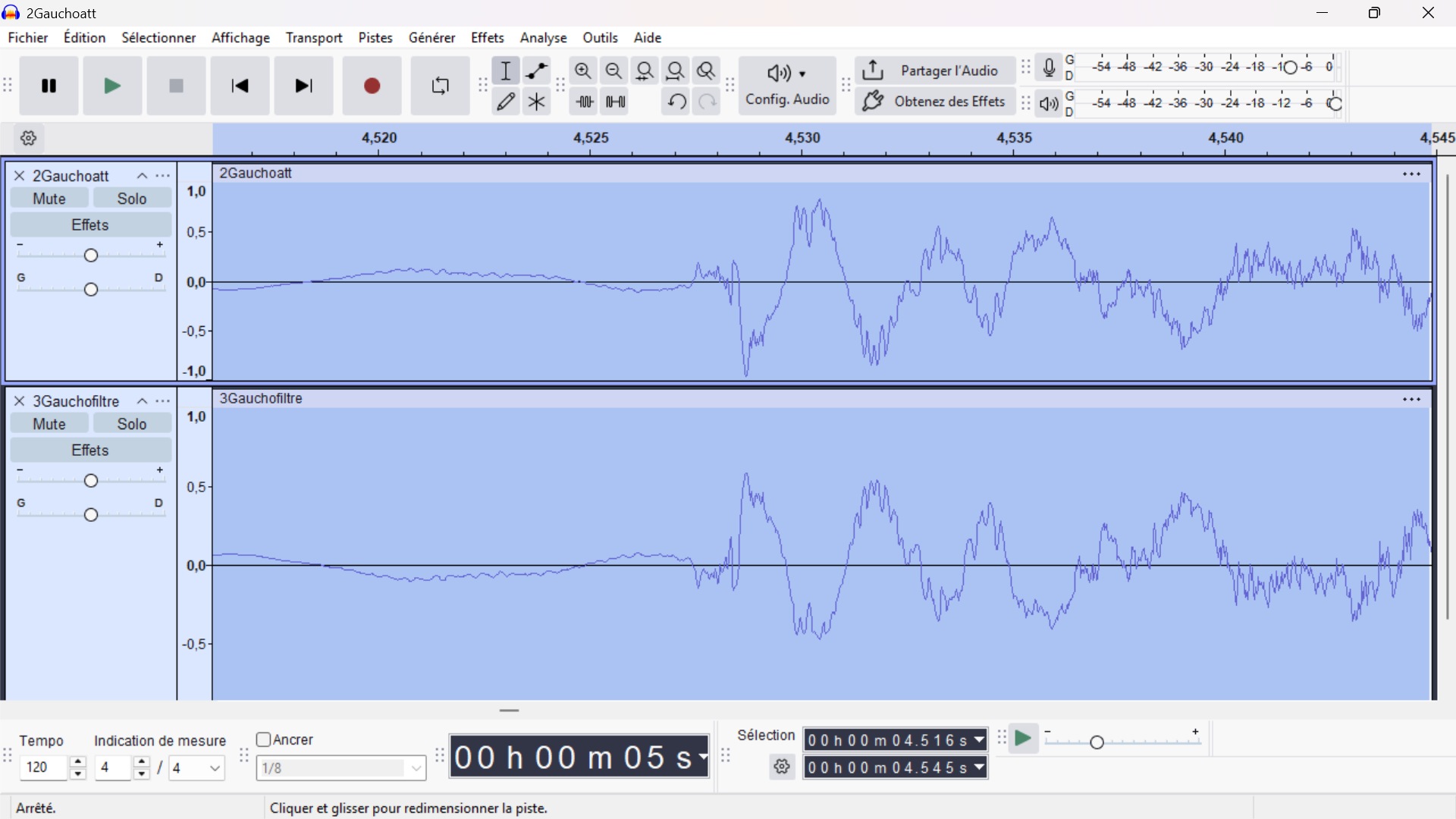

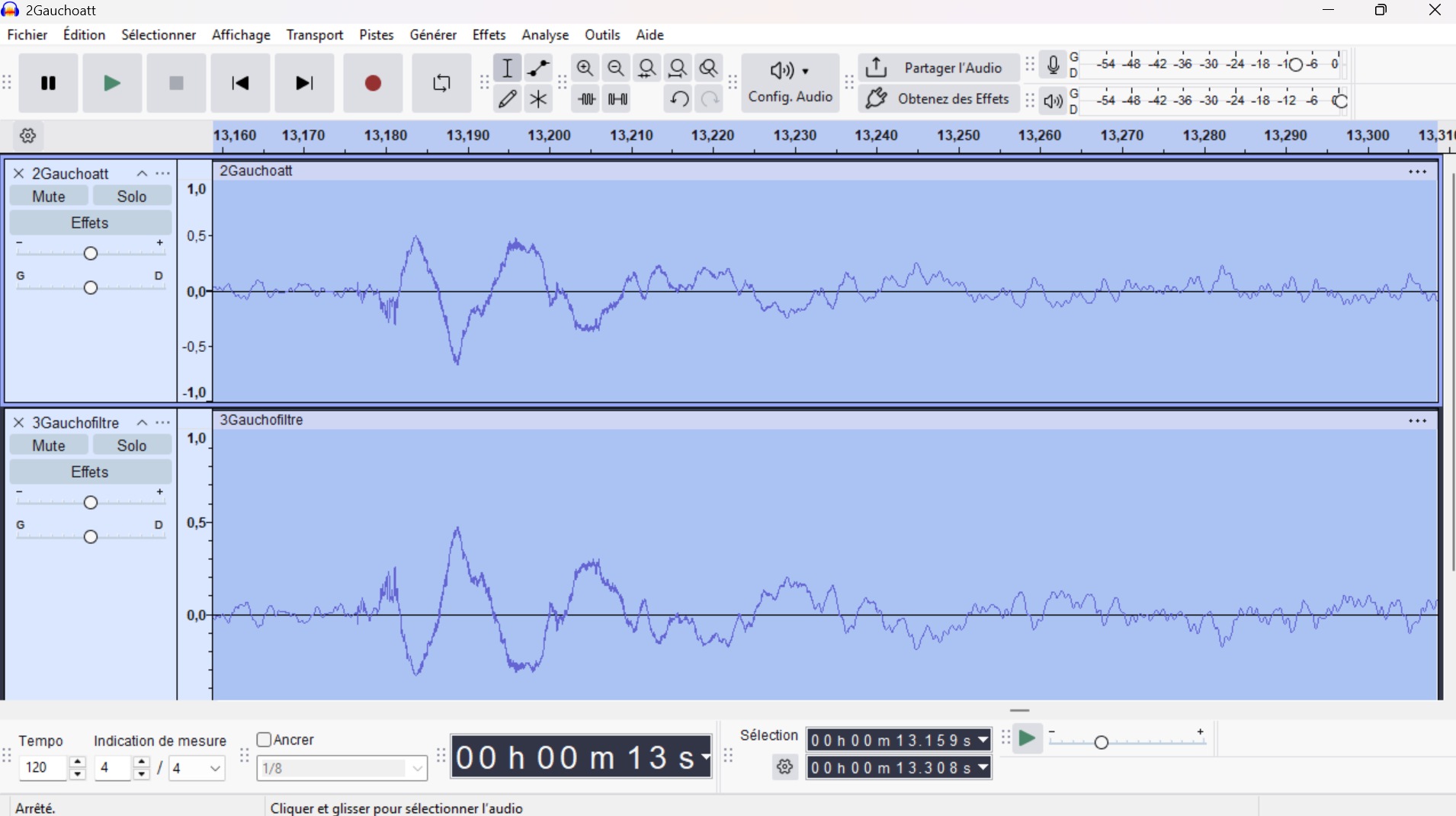

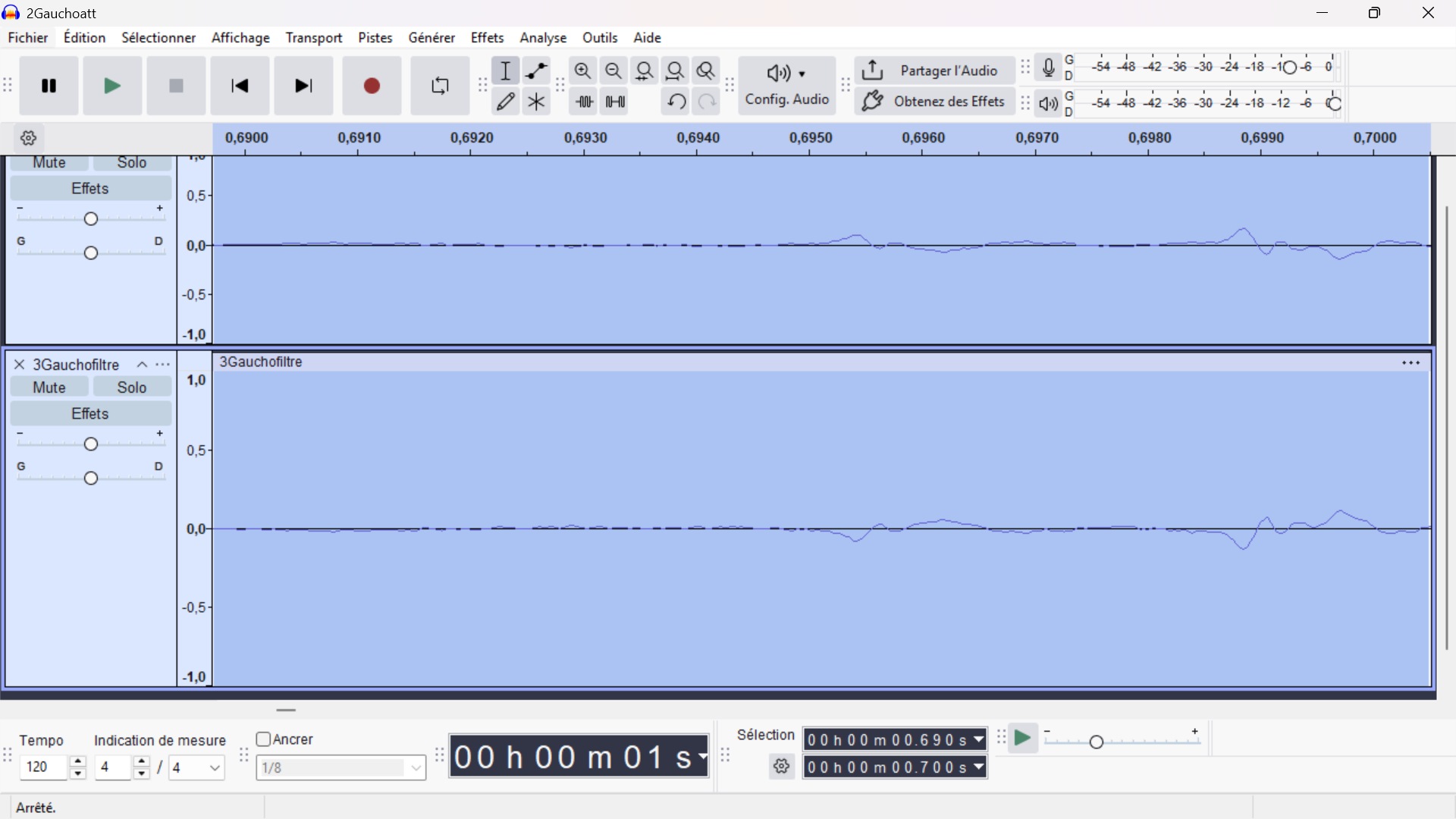

la visualisation des deux fichiers Filtres et atténuateur dans Audacity montre qu'un des deux fichiers est inversé .
et vu que le montage Héphaïstos inverse le signal en sortie , c'est la capture du filtre qui est inversée...
une fois que ce signal est redressé correctement , il devient alors possible de retrouver quasiment le même signal en sortie du simulateur Ltspice en position filtre en ajustant tout simplement un écart de température par rapport au 1er réglages des tensions de polarisations réalisés à une température "ambiante" beaucoup plus basse de départ .
une fois que les signaux de capture filtre reel et capture filtre simulation sont quasi superposables ..
il est possible de les comparer à l'ecoute , et de realiser d'autres simulations tres pertinentes avec des signaux sinus 1khz, sweep , multitones ,..., qui démontrent que les défauts sont effectivement mesurables en DHT Sinus et IMD ...
CQFD ...

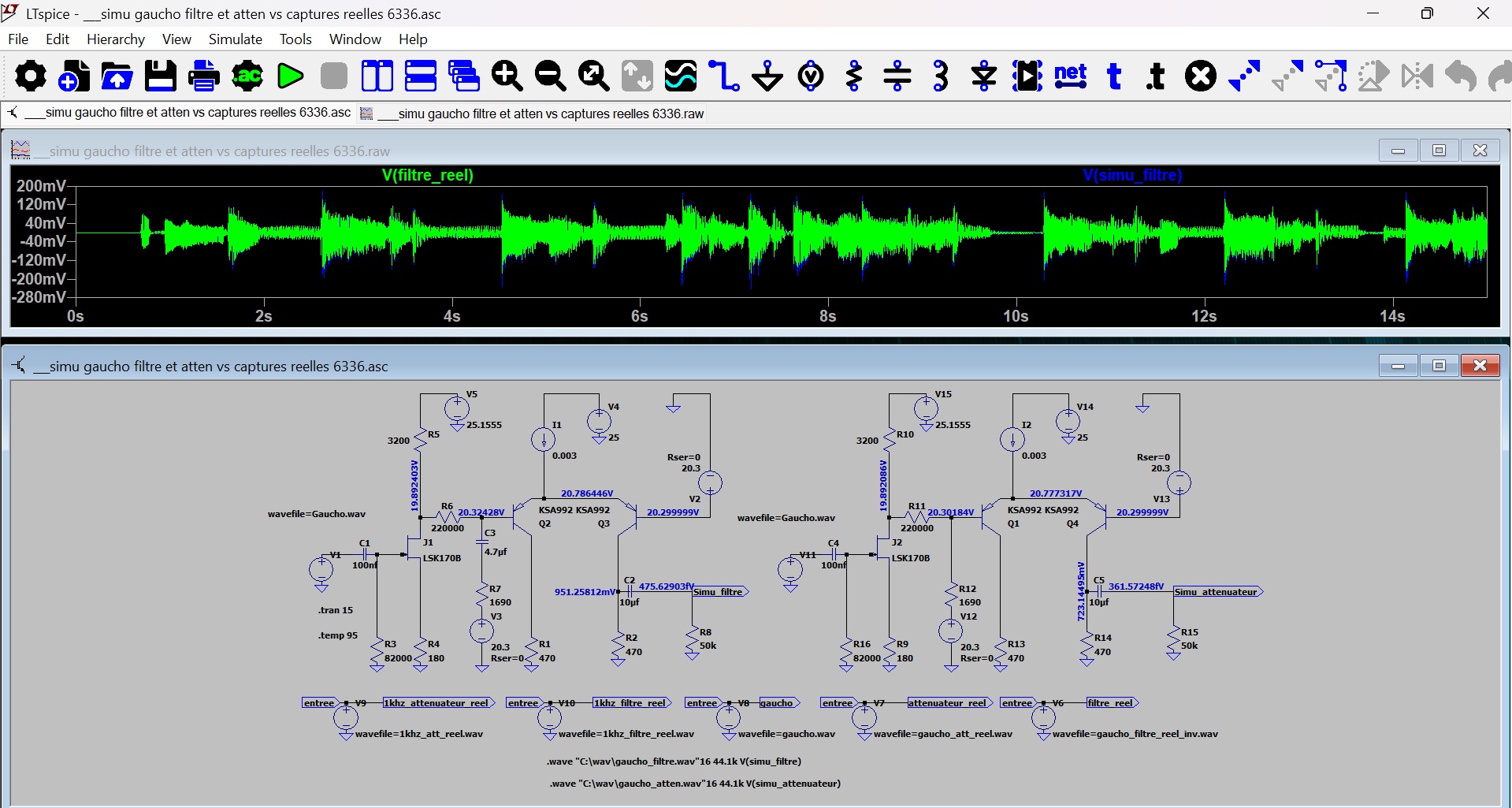

voir les écarts de tensions de polarisations du 1er étage différentiel qui au départ étaient identiques en position filtre et atténuateurs aux tensions de polarisation de la base de Q3 et Q4 qui n'ont pas varié en simulation.
comparaison d'un extrait de la capture réelle du montage Hephaistos de 6336A en position filtre, avec l'extrait de la capture de la simulation Ltspice du même montage en position filtre.
