CBT24*SB65 stage 3 c'est parti !

[Jaffar]

Bonjour à tous

Alors , je m'impatiente un peu , toujours pas de livraison des hps . Cela ne devrait plus tarder . Patience , patience .

En attendant j'ai confié à Papourien ( merci à toi mon ami ) la lourde tâche de peaufiner par AutoCAD le cadre métallique sur lequel je vais fixer tous ces tweeters . Le fichier est parti dans une entreprise de métallerie de Montpellier et la production est lancée . J'ai mis en pièces jointes le zip . Si certains veulent en extraire des dessins et les poster , à votre bon coeur .

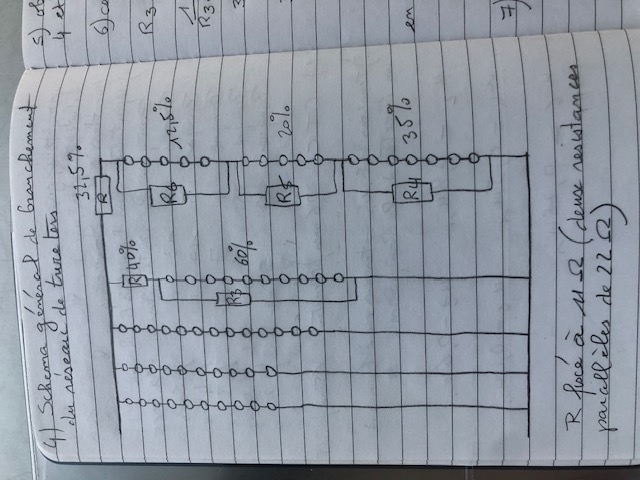

Je vais maintenant détailler un peu le schéma électrique : pour coller à celui de ma CBT actuelle , il y aura 6 banques . Du bas vers le haut

Banque 1 : 20 tweeters
Banque 2 : 13 tweeters
Banque 3 : 10 tweeters
Banque 4 :  7  tweeters
Banque 5 :  5  tweeters
Banque 6 :  5  tweeters

Les rapports de tension aux bornes des hps seront identiques : pour une tension U1 aux bornes d'un tweeter de la banque 1

U2=0.8 U1    U3=0.6 U1   U4=0.5 U1   U5=0.4 U1   U6=0.25 U1



Mes calculs donnent pour des résistances R fixées à 11 ohm ( deux résistances parallèles de 22 ohm )  des valeurs de R3=36.66   R4=27.15  R5=12.34  et R6=5.89
J'espère ne pas m'être trompé . L'impédance globale sera entre 4 et 8 ohm .

Bien sur je chercherai les valeurs les plus proches .

Voilà ! J'en suis là pour l'instant .
