RE: DIY : ampli à AOP massivement parallèles
Bonjour,

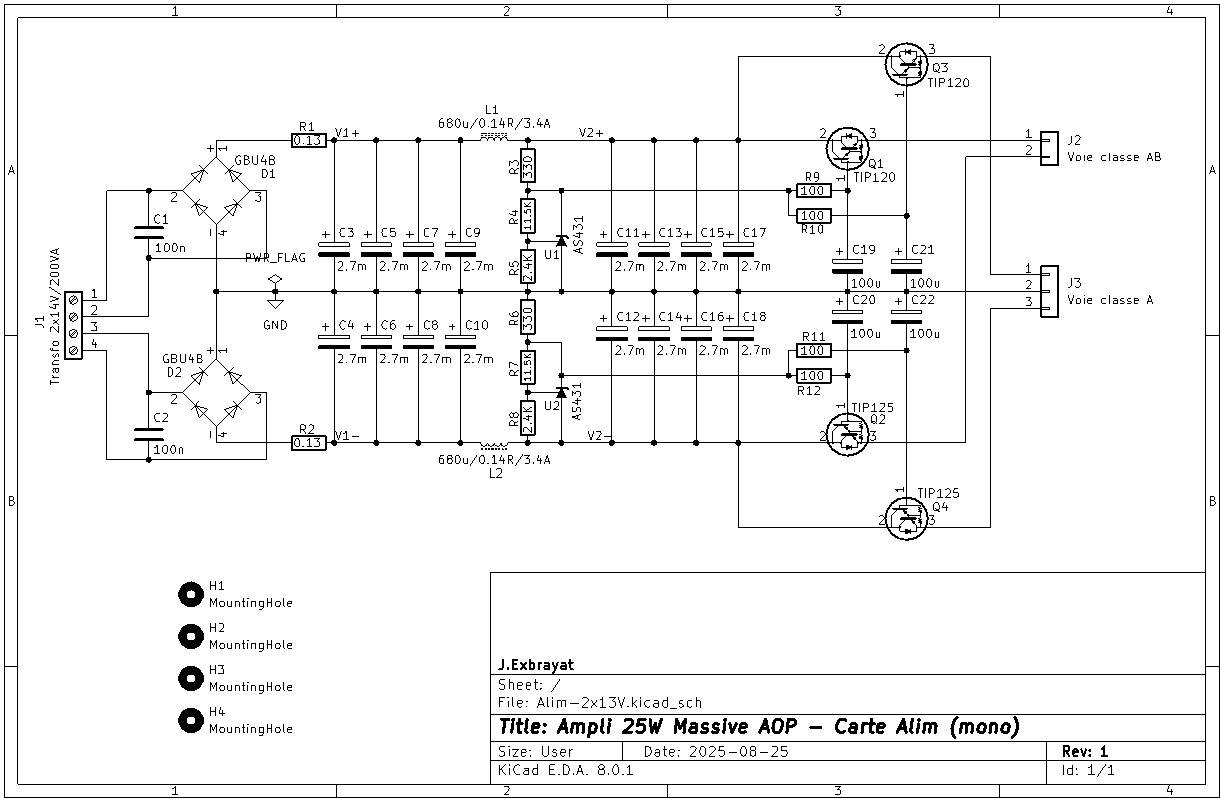

La suite avec l'alimentation.
On part sur du double mono :
- structure RCLC
- une stabilisation en BO dédiée à l'ampli classe A
- une stabilisation en BO dédiée au multiplicateur d'impédance à AOP
J'ai longtemps hésité à simplifier le schéma en divisant le nombre de condos par deux et en créant un masse virtuelle. cette dernière ne sert que de référence aux entrées de l'ampli qui est un vrai ampli différentiel flottant (il n'y a que des courants d'équilibrage entre appareils qui transitent dans la masse). J'ai pas pris ce risque car je ne sentais pas trop le truc de connecter deux masses virtuelles ensemble en double mono.

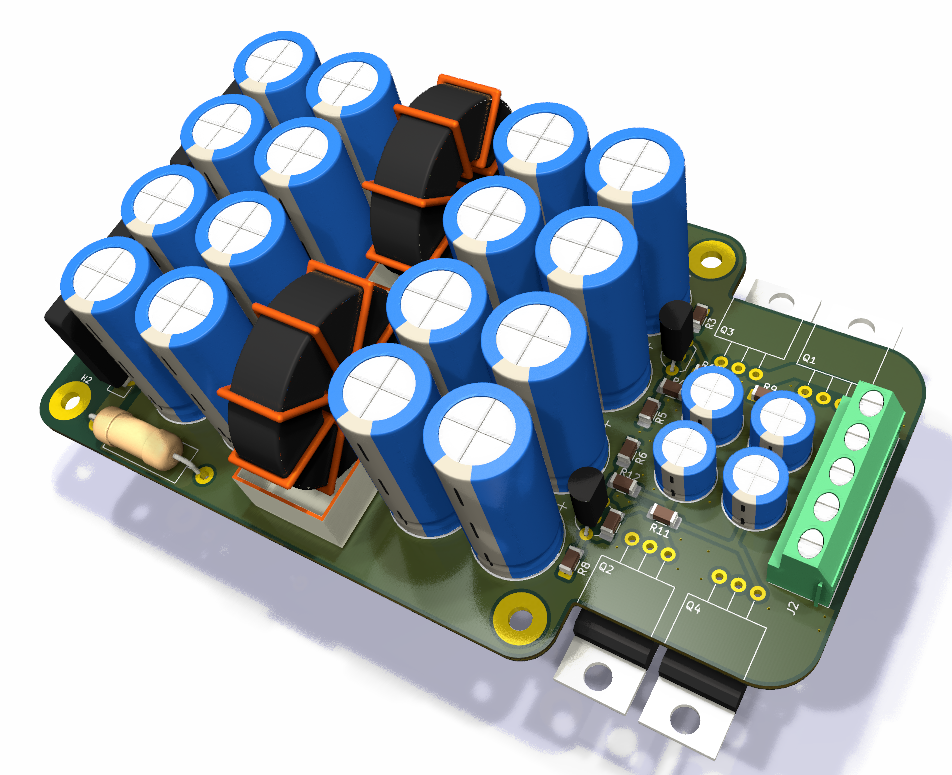

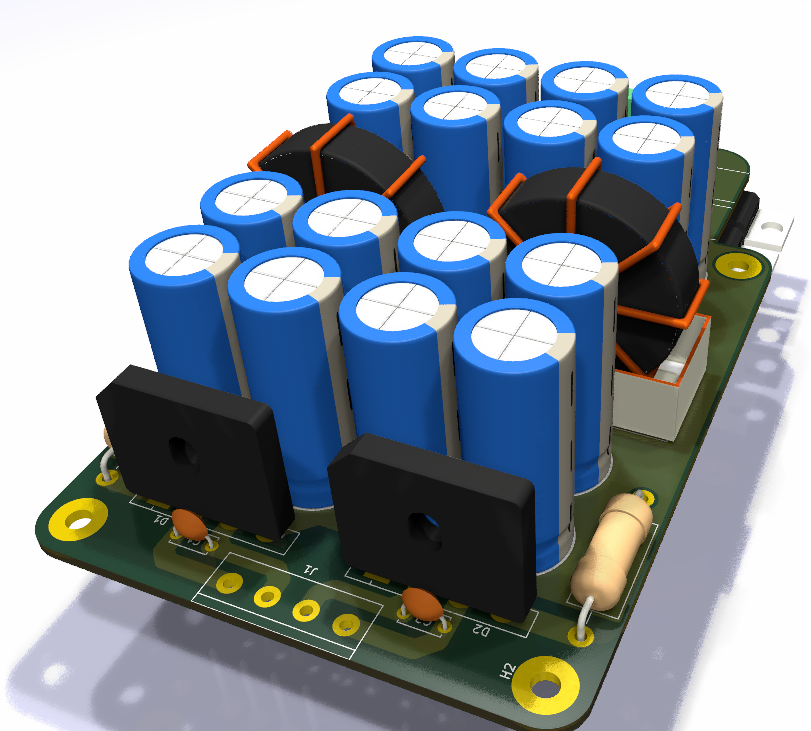

PCB prêt pour la fabrication.
