19/03/2018-20:52:36
RE: Prépré Hiraga ou Jfet
Bonjour,
quelques mesures sur le premier canal et son alimentation.

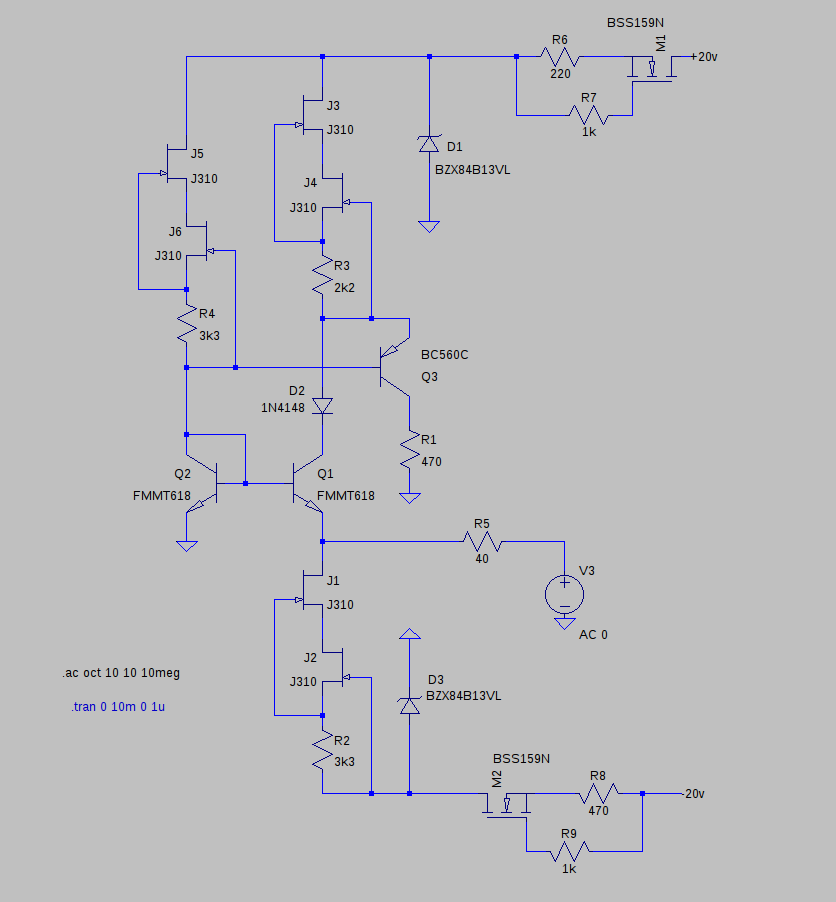

Mais d'abord le schéma:
Les mesures de ce jour portent sur les alimentations et leur taux de réjection.

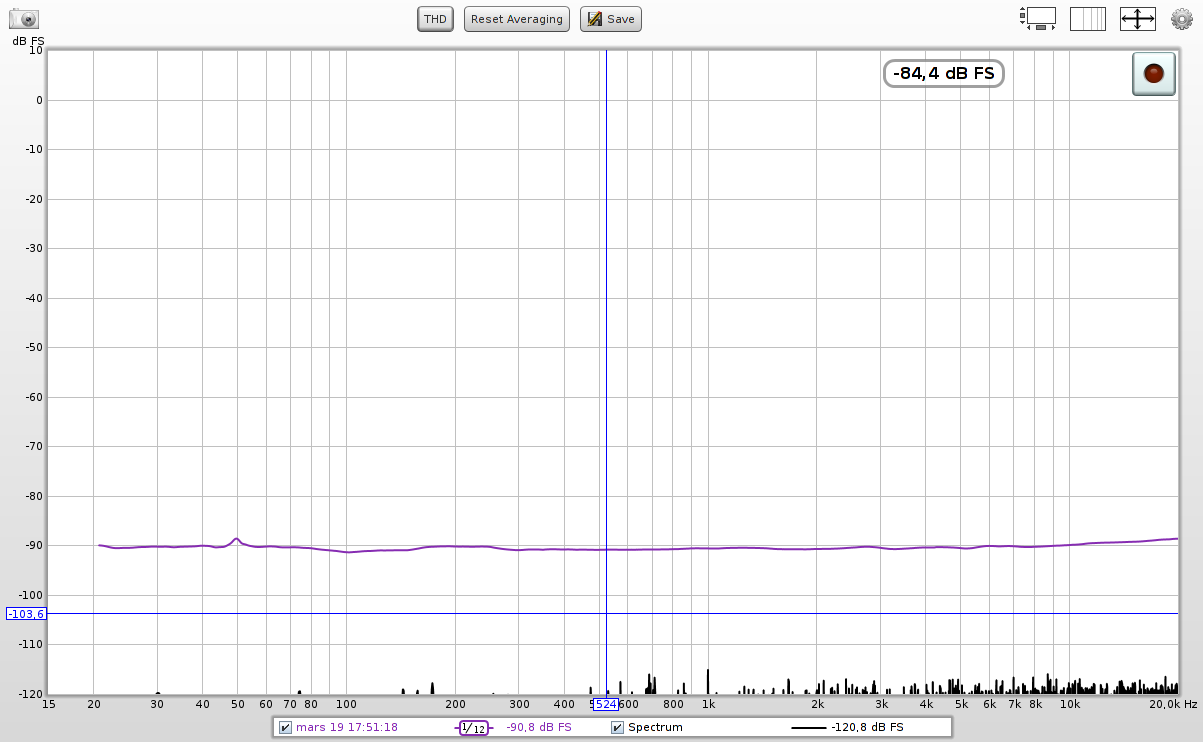

Le taux de réjection de l'alim positive, à la tension continue de 20V est superposée une tension de fréquence variable d'amplitude 1V efficace. La courbe est la mesure de la tension résultante aux bornes de la zener:
L'atténuation varie entre -90dB et -110dB.

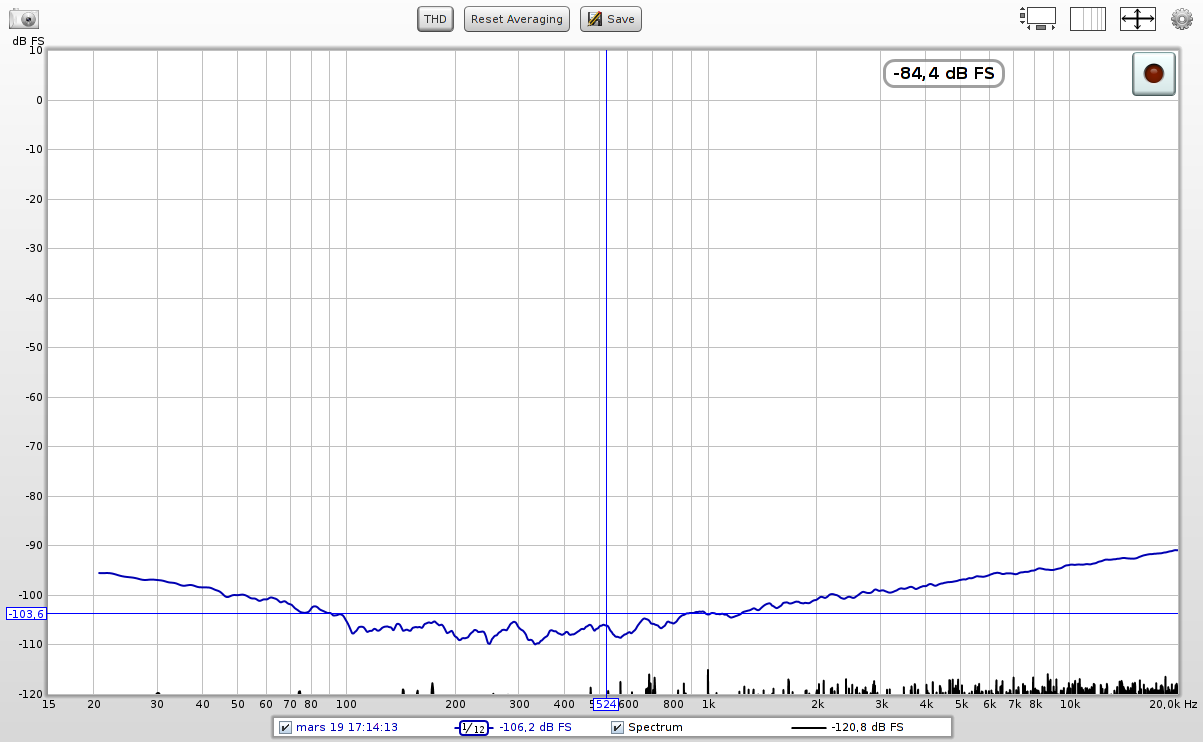

Puis l'alimentation négative :
L'atténuation est un peu meilleure ce qui était prévisible la résistance de source étant plus importante.
Même idée, injection de la tension à fréquence variable aux bornes de la zener de l'alimentation positive et mesure de la tension résultante en sortie du prépré:
Puis mesure de la branche négative:
Réjection entre -90dB pour l'alim positive et -100dB pour la négative.
Maintenant que ces mesures sont faites séparément il faut additionner les réjections des 2 parties, alim et prépré pour avoir la valeur totale du taux de réjection soit pas loin de -200dB. Alors que ce taux de réjection est nul, 0dB sur la version d'origine.
Et tout ça sans utiliser de condensateur.
Restera l'écoute...
Joël
