(20/08/2026-18:47:44)calculette a écrit : Bonjour,

J'envisage de construire l'IWATA 2 pouces en bois, quand on regarde la coupe verticale sur ce qui est publié (livre de jean Hiarga, Internet, Site de Dominique Pétoin) on voit que les cotes tous les 50 mm comportent quelques soubresauts alors il y a 3 hypothèses:
- 1-La création empirique de Mr IWATA était forcement imparfaite ?
- 2-Les cotes qu'on trouve partout ont peut-être été prise par quelqu'un in situ avec les moyens du bord ?
- 3-  Ce ne sont pas des défauts mais au contraire de subtiles ruptures dans la loi d'expansion (après tout chez Eminence il y a un pavillon qui progresse en ligne brisée et c'est voulu parait-il )
Avec la troisième hypothèse on ne sait pas comment passer d'une cote à la suivante !!!!
 Sur son site D Petoin à créé une vue en 3D par CAO , il passe d'une cote à la suivante par ligne droite..... ça fait un pavillon "gondolé".
 Comme je penche plutôt pour les premières hypothèses (soubresauts involontaires) j'ai interpolé au mieux le nuage de points (celui publié partout) .
J'ai utilisé deux fonctions mathématiques une simple= hyperbole classique une plus compliquée avec de l'exponentielle pour croitre plus vite vers l'embouchure mais finalement elles restent proches.
Denis,

La question est doit-on garder les soubresauts ou pas ....et si on les garde comment passer d'une cote à la suivante ?

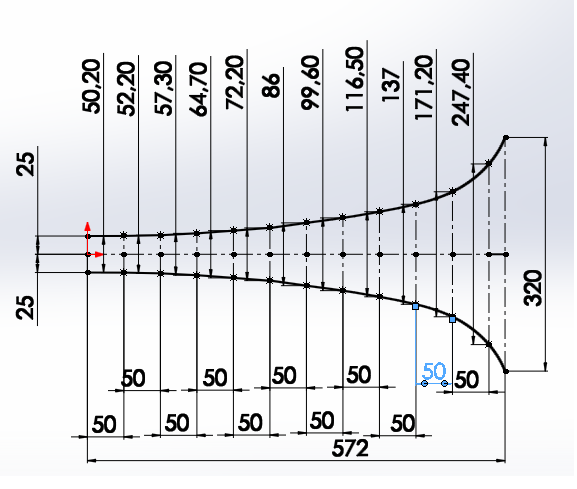

L'idéale est de passer par un logiciel de CAO en créant un spline et en supprimant les points douteux la spline va liser la courbe

(20/08/2026-18:47:44)calculette a écrit : Bonjour,

J'envisage de construire l'IWATA 2 pouces en bois, quand on regarde la coupe verticale sur ce qui est publié (livre de jean Hiarga, Internet, Site de Dominique Pétoin) on voit que les cotes tous les 50 mm comportent quelques soubresauts alors il y a 3 hypothèses:
- 1-La création empirique de Mr IWATA était forcement imparfaite ?
- 2-Les cotes qu'on trouve partout ont peut-être été prise par quelqu'un in situ avec les moyens du bord ?
- 3-  Ce ne sont pas des défauts mais au contraire de subtiles ruptures dans la loi d'expansion (après tout chez Eminence il y a un pavillon qui progresse en ligne brisée et c'est voulu parait-il )
Avec la troisième hypothèse on ne sait pas comment passer d'une cote à la suivante !!!!
 Sur son site D Petoin à créé une vue en 3D par CAO , il passe d'une cote à la suivante par ligne droite..... ça fait un pavillon "gondolé".
 Comme je penche plutôt pour les premières hypothèses (soubresauts involontaires) j'ai interpolé au mieux le nuage de points (celui publié partout) .
J'ai utilisé deux fonctions mathématiques une simple= hyperbole classique une plus compliquée avec de l'exponentielle pour croitre plus vite vers l'embouchure mais finalement elles restent proches.
La question est doit-on garder les soubresauts ou pas ....et si on les garde comment passer d'une cote à la suivante ?

Denis,

(21/08/2026-10:16:15)Roland05 a écrit : Bonjour.
J'ai ces 2 fichiers Iwata, si ça peut être utile.
Roland.

Merci Roland 05 Ce sont les seuls fichiers qu'ont trouve sur le net ce sont les plans tiré du livre de jean hiraga
Mais même en zoomant la lecture des cotes et difficile
merci quand même
François-DEHERRIPONT

(21/08/2026-10:38:43)François-D a écrit : [quote pid="247888" dateline="1787303775"]
ce sont les plans tiré du livre de jean hiraga
Mais même en zoomant la lecture des cotes et difficile
François-DEHERRIPONT

(21/08/2026-22:04:15)tonipe a écrit : Quand il y a une suite de points, on peut relier chaque couple de 2 points par une droite, on peut aussi faire passer une spline par l'ensemble des points.
Aujourd'hui je mettrai une spline...
Cordialement, Dominique.
