PP211 VT4C - italia - 13/09/2025
depuis 2015 j'ai mon PP 211 en rack ouvert,alim smps 1200V 500mA,
valves mercure self condos huile etc
filaments smps 10V 35A etc etc
premiere version:
transfo entrée 1/1 mumetal 20db 4Kohm DCR 40Kohm
45 SE tungsram barium
interetage 1:1 10Kohm
2A3 SE
interetage 1:1 5Kohm
interetage dephaseur 1:0.5/0.5
CF 6BX7 +B 300V/ -B 240V couplage direct aux
PP 211 transfo hammond 100W 5K en 4ohm pour HP 8 ohm
il y a peu l'etage entre driver SE remplacée par PP deux 6C45Pe sur interetage 1:0.5/0.5
et les 6BX7 en couplage direct aux 211 PP
ce montage PP drive PP est moins cher moins lourd et le son formidable lineaire et 120W en AB2 !
donc enfin je remonte le tout plus petit sans valves avec 3X420V350mA 2X 10V 150W
deux autres smps 300V pour les triodes entrée driver
c'est presque fini, il me manque 3 milliamperemetre, commandées 4 recu une seule!
enfin je suis comblée, en ce moment l'ancien est toujours en service avec des VT4C GE presque neuves, deux entre elles NOS NIB....
une avec les magnifiques etiquettes ....merci Calvin....

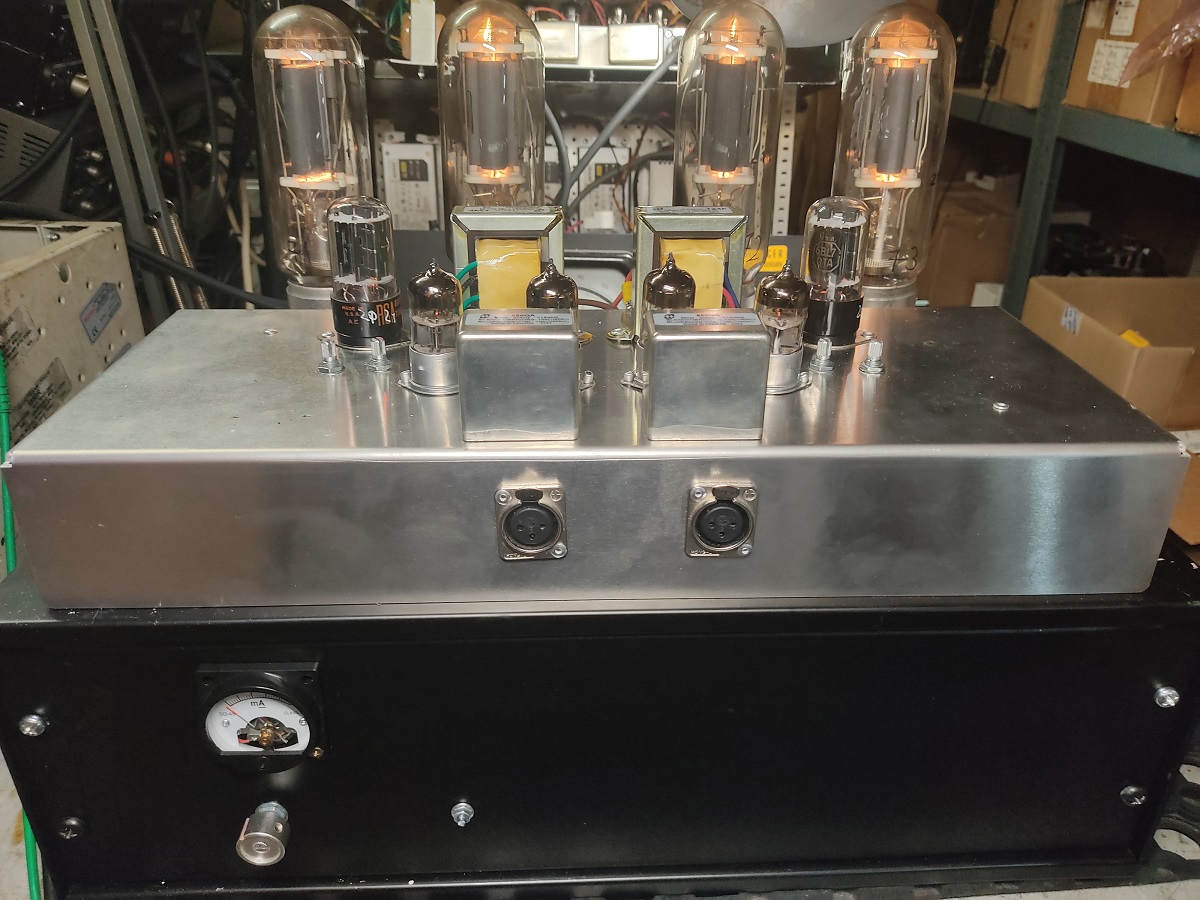

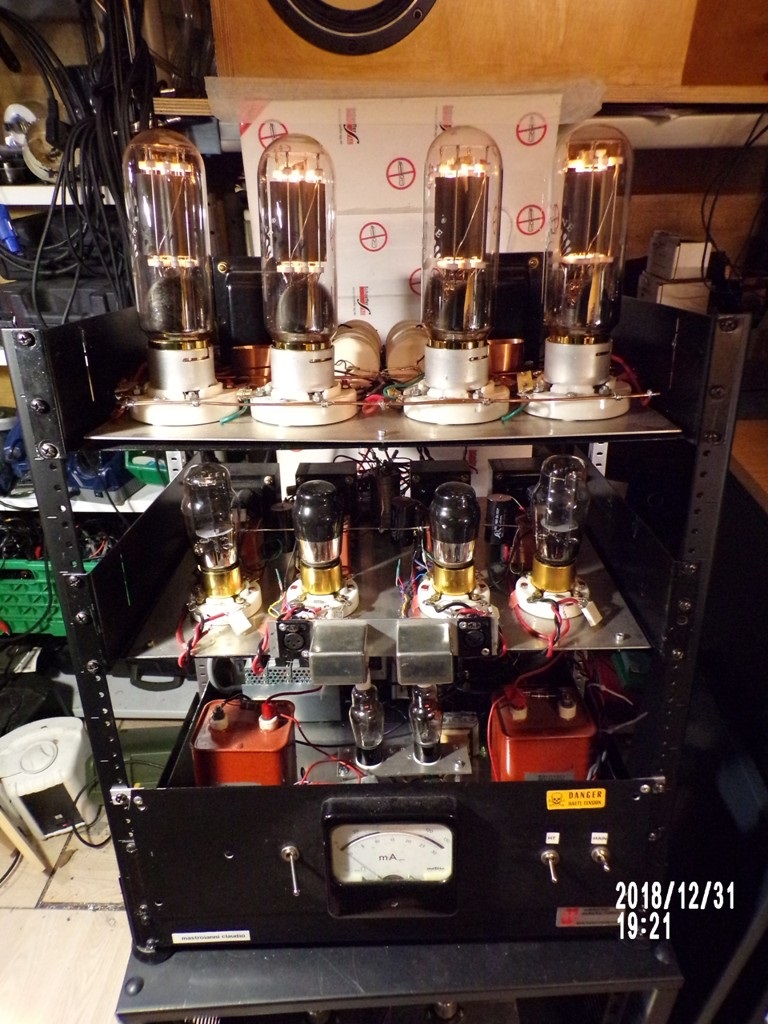

qq photo de l'ancien et le nuveau, les alim 1260V, les deux 10V 150W les transfo sortie SOWTER dans le coffret rack noir

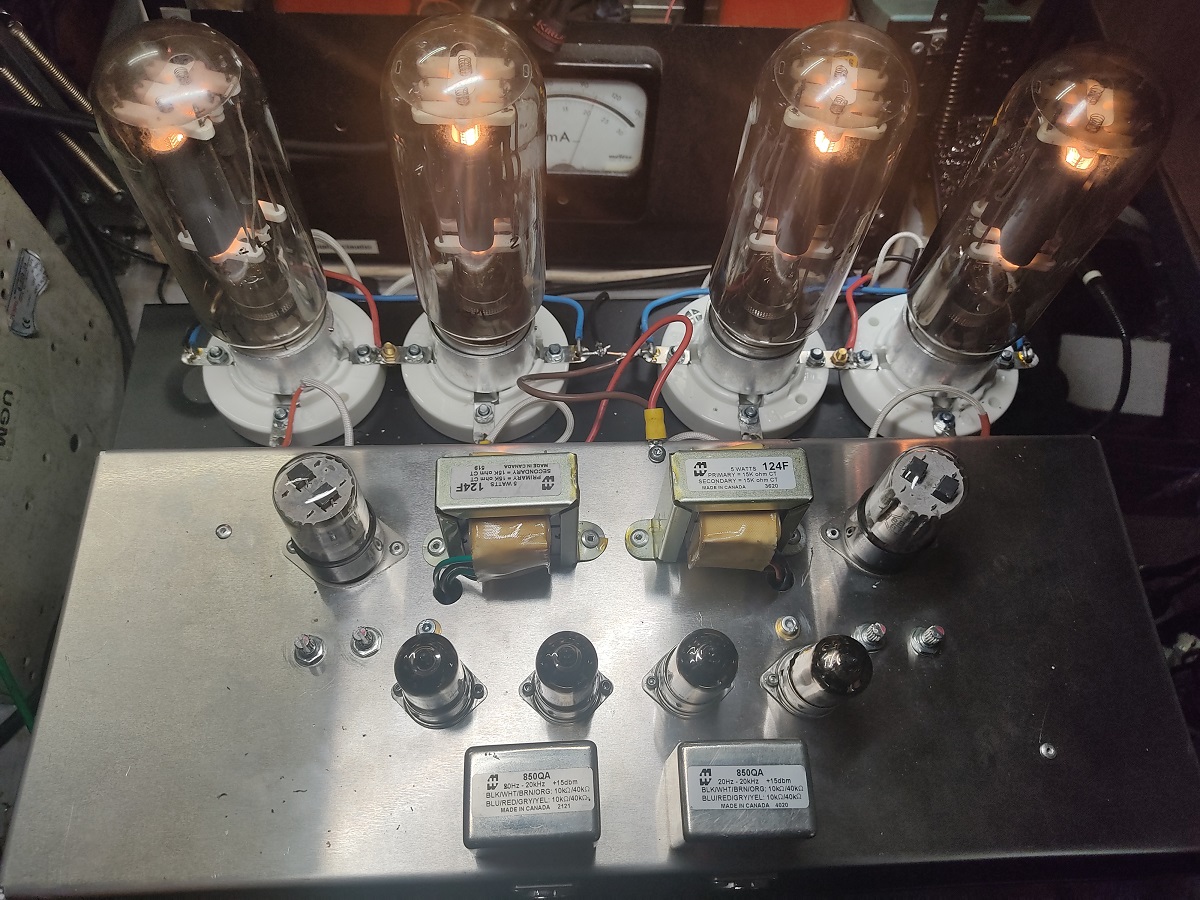

le coffret alu entrée driver vissée au top avec ses deux alim HT +- et filaments, les 211 derriere, fils cosses plaque bien isolées...
je ne vous ai pas tout racontée, sur l'ancien les 6C45Pe sont bien triées pour deux couples identiques, mais mon stock diminue
donc pour simplifier sur l'évolution définitive CCS a chaque cathode un fet déplétion calibrée a 20mA, le ++B a l'interetage 220V
pour le spectre optimal, un PP avec un spectre de SE , d'abord H2 la H3 etc en dégradée progressif bien derrière
RE: PP211 VT4C - italia - 13/09/2025
je ne vous ai pas tout racontée, sur l'ancien les 6C45Pe sont bien triées pour deux couples identiques, mais mon stock diminue
donc pour simplifier sur l'évolution définitive CCS a chaque cathode un fet déplétion calibrée a 20mA, le ++B a l'interetage 220V
pour le spectre optimal, un PP avec un spectre de SE , d'abord H2 la H3 etc en dégradée progressif bien derrière

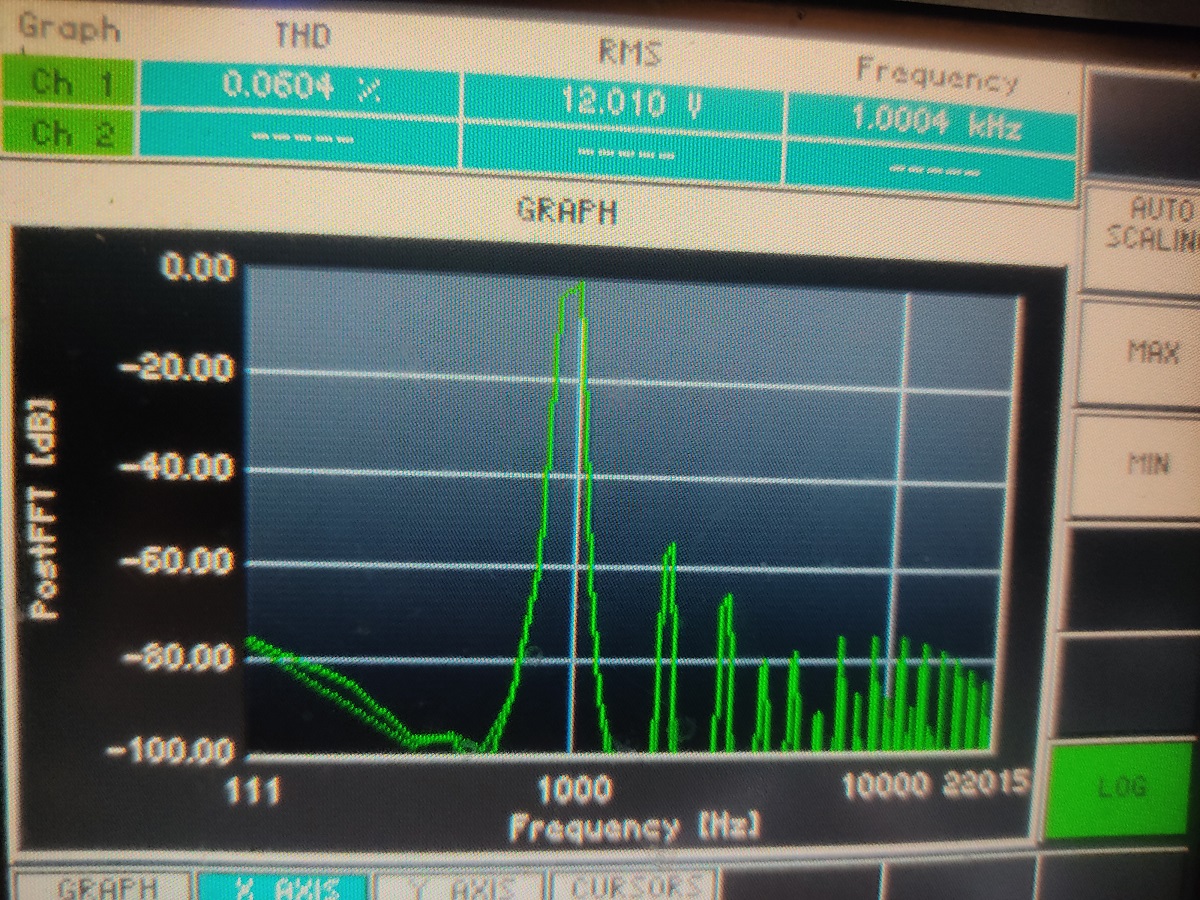

regardez a 12V sur 8 ohm, pas mal heinb???
RE: PP211 VT4C - Sébastien - 13/09/2025
Watatow Claudio!!!
Sacrée machine !!!!
Sébastien
RE: PP211 VT4C - italia - 13/09/2025

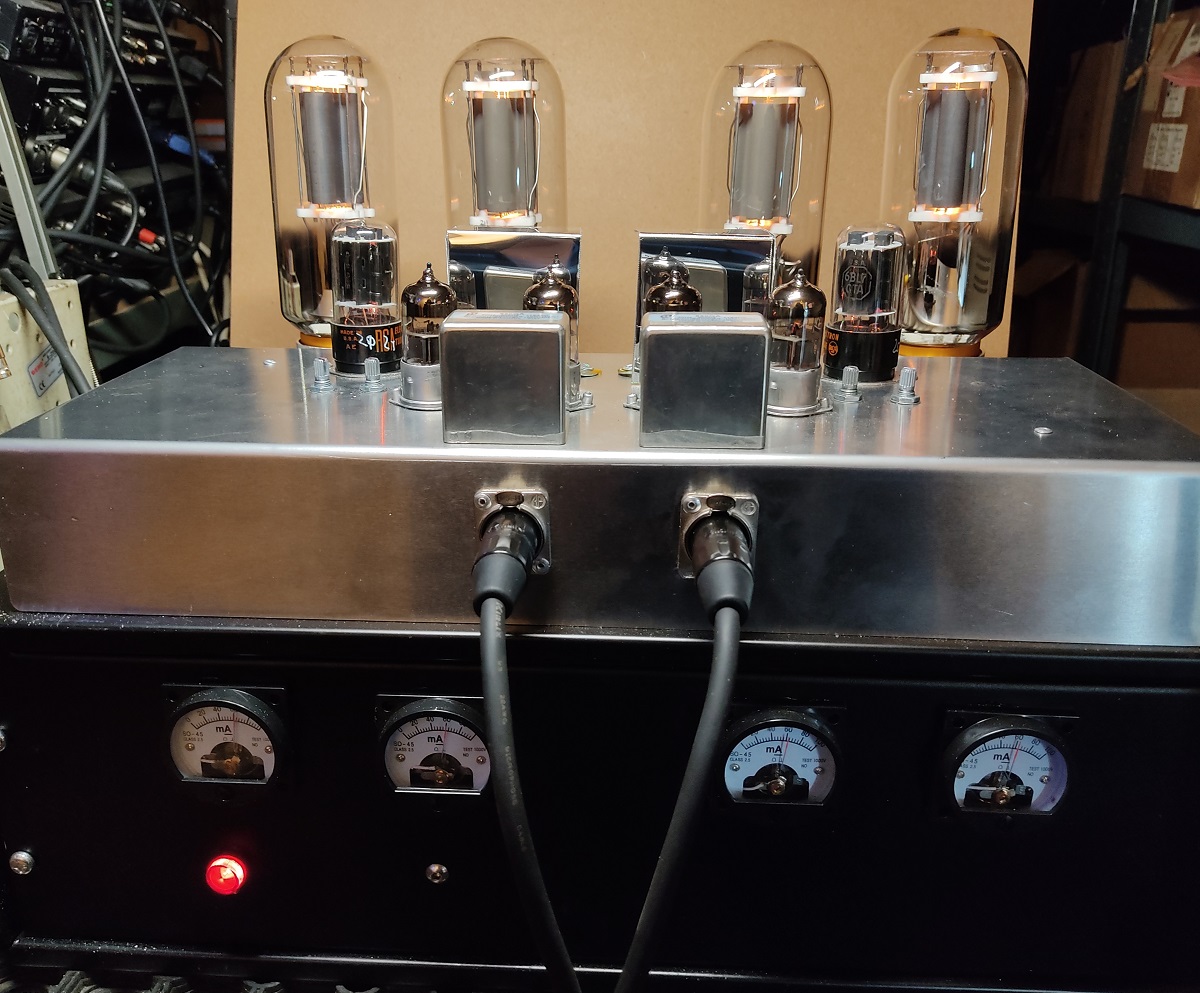

il n'est pas fini ma fonctionne, un switch permet déplacer le milliampèremètre sur chaque tube pour un bias au repos 50mA@1260V
deja un ami est passée et parti avec sous le bras pour l'ecouter chez lui
sans engagement, il a des 211 psvane ,rien de mieux que un écoute chez lui
pour savoir se l'ampli lui conviens ,
RE: PP211 VT4C - Sébastien - 13/09/2025
Quand on dit: "parti avec sous le bras", ça prend un bras costaud!!!
Sébastien
RE: PP211 VT4C - italia - 14/09/2025
il me dit :"c'est sublime sur mon installation !"
c'est mon plaisir contribuer partager good vibrations
RE: PP211 VT4C - italia - 25/09/2025

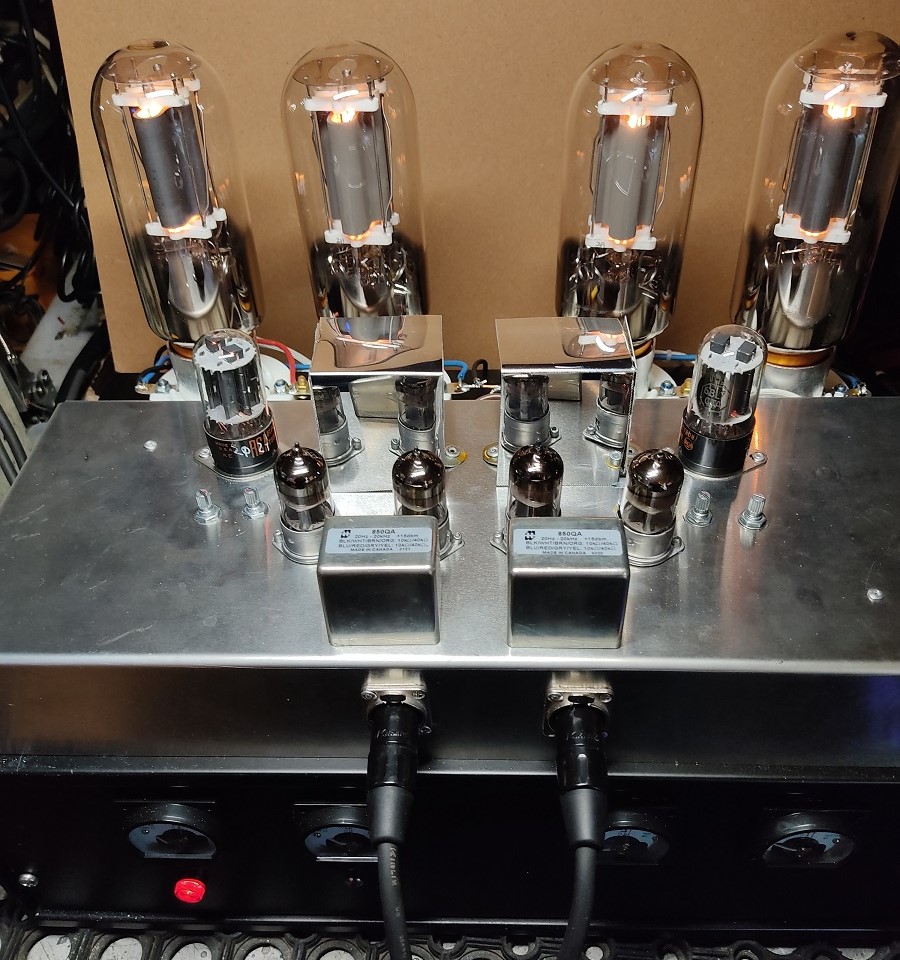

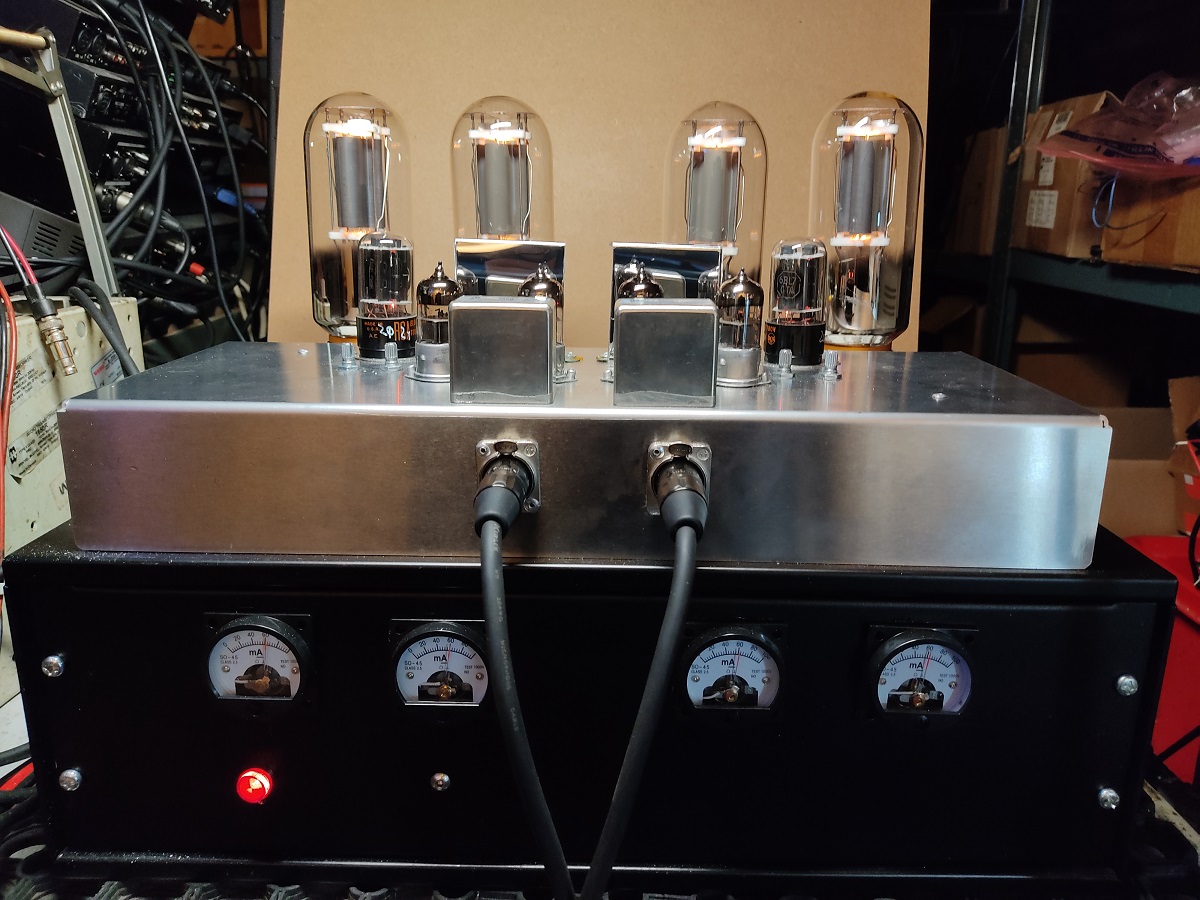

terminée,
RE: PP211 VT4C - Grand_Floyd - 25/09/2025
Très joli!
RE: PP211 VT4C - banzai - 25/09/2025
Bravo Claudio, fidèle à toi même ! cela me rappelle le PP de 572B que j'avais fait il y a pfiouuuu bien 30 ans facile. Et félicitation pour le look, c'est très beau à voir autant qu'a entendre, encore bravo ...
Bien amicalement
RE: PP211 VT4C - italia - 25/09/2025
merci Christian merci Banzai
la configuration rend le spectre bien dégradée sans H3 prédominant caractéristique des PP en général
on a le son le timbre de un gros SE avec l'attaque la tenue la vitesse de un PP
l'etage buffer driver CF permet un interetage reduit

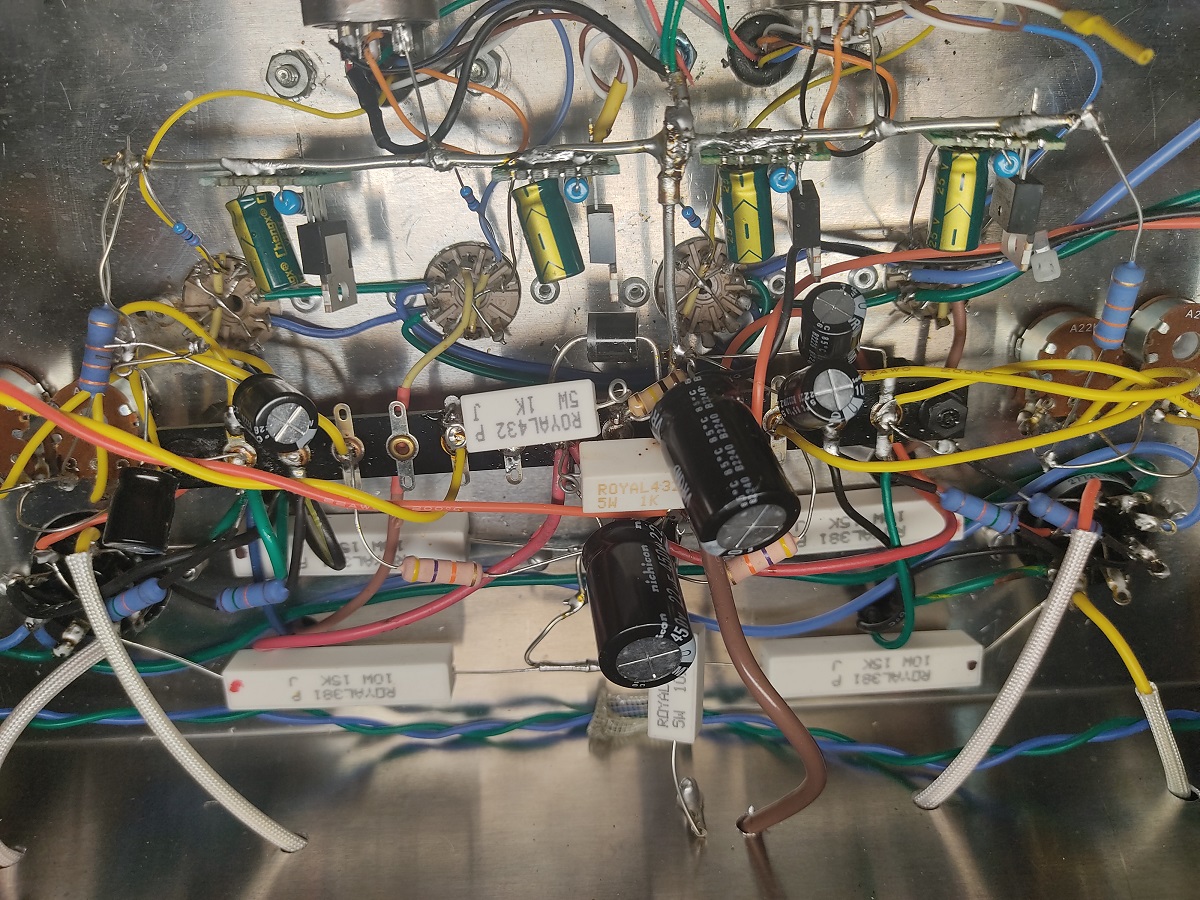

les deux 6C45Pe sont triée et a chaque cathode un Constant Current Sink Fet deplection
@20mA , même débit pour offset au primaire 0Volt, l'inter étage est optimisée en conséquence et le faible RP
des triodes autorise linéarité 30Hz/33Khz -0.4db aux extrême et un swing pouvant atteindre 200V!
la THD en sortie de l'interetage a 33volts, le max pour mon analyseur, 0.09% avec un degradée ideal, H2 -60db H3 -72db etc
chaque 211 en couplage direct a la cathode de 6BL7 chaque reglage bias a grille du friver
toutes les alim sonts modernes pas de transfo 50Hz,
un voyant rappelle la présence de la HT 1260V,activation par switch arr, car par les HP aucun bruit
