Etude: Circlop_V-2.1 - JCB - 06/05/2024
Bonjour,

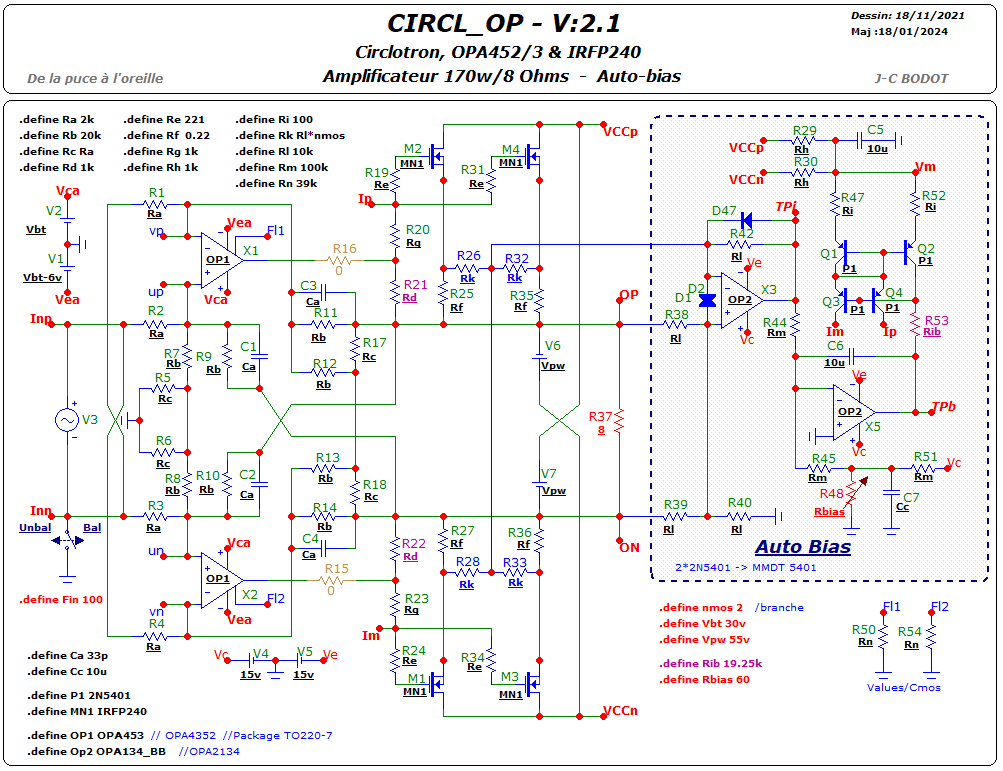

Cette étude concerne un circlotron. Un bias contrôlé finement en température l'accompagne. Le courant de repos ne varie carrément pas pour une gamme de température de jonction comprise entre -20°C et 150°C. Ce qui permet une indépendance thermique et un faible courant de repos (20 mA . branche)
Sa conception a été grandement facilitée par l'emploi des OPA452 ou OPA453 voir OPA454 et une stucture héritée du symétriseur/désymétriseur présent sur mon blog "delapucealoreille.over-blog.com"
L'étude a été effectuée à l'aide de MicroCap V12. Elle est disponible sur simple demande via MP.
![[Image: 24050606105524444118402108.png]](https://www.casimages.com/i/24050606105524444118402108.png.html)

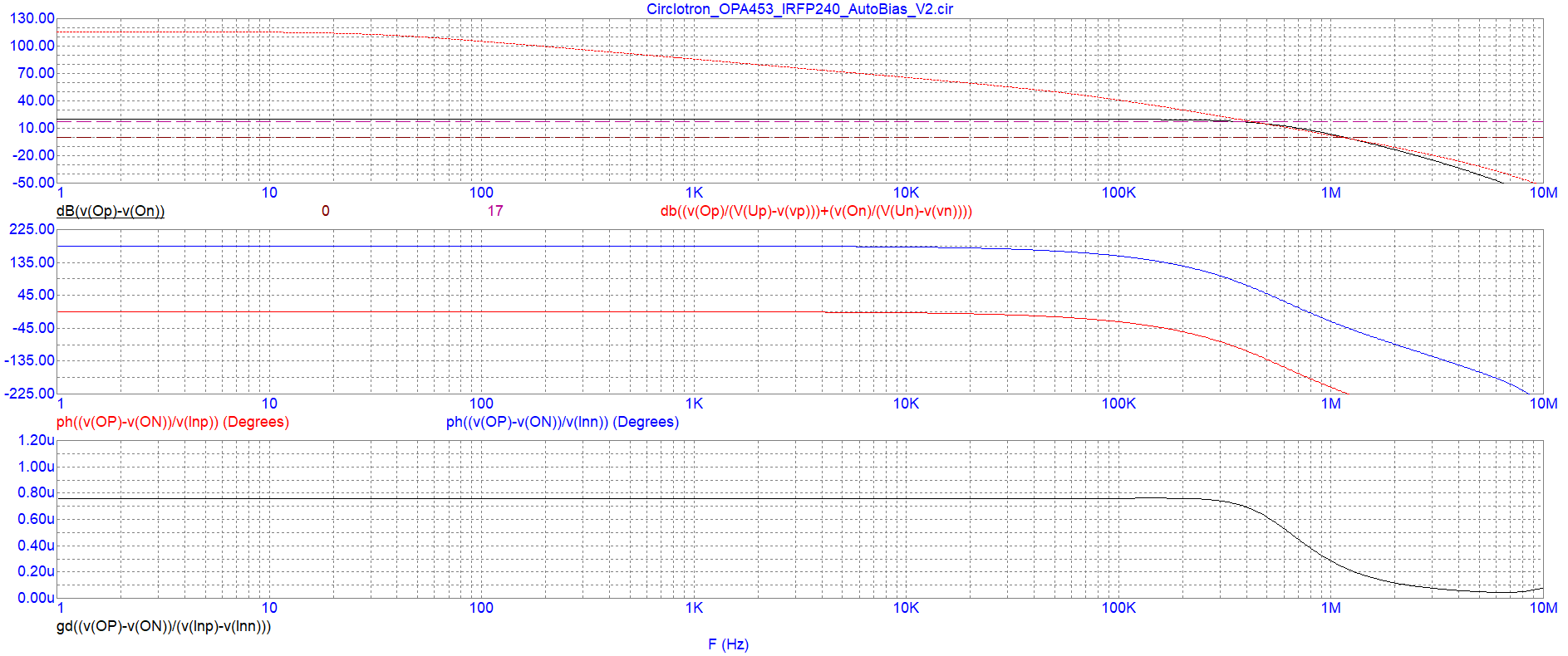

Le diagramme de Bode qui lui correspond :
![[Image: 24050606133924444118402109.png]](https://www.casimages.com/i/24050606133924444118402109.png.html)

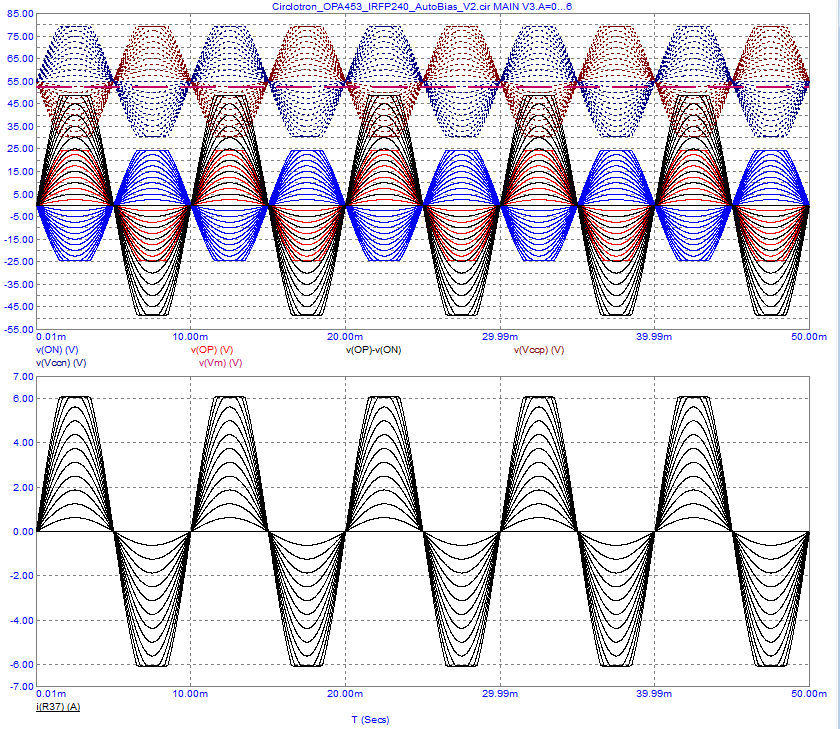

Le diagramme temporel
![[Image: 24050606145124444118402110.png]](https://www.casimages.com/i/24050606145124444118402110.png.html)

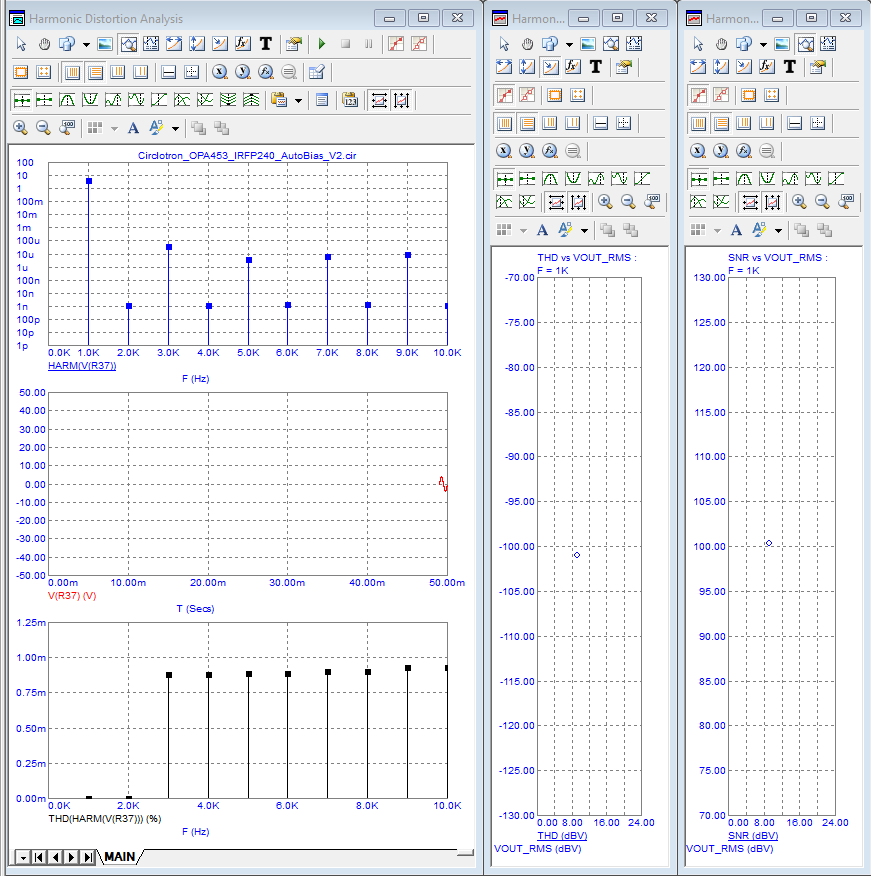

La THD avec un signal d'entrée appliqué de manière symétrique. La faible teneur en harmoniques paires montre l'efficacité de la bonne symétrisation .
![[Image: 24050606154224444118402120.png]](https://www.casimages.com/i/24050606154224444118402120.png.html)

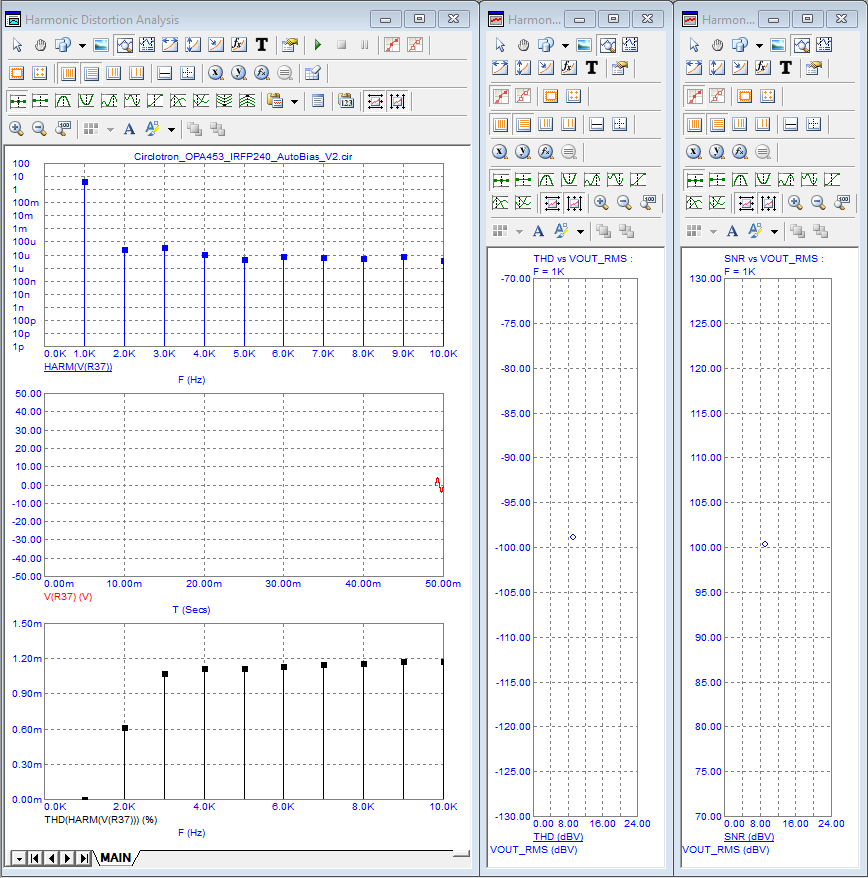

idem pour un signal asymétrique.
![[Image: 24050606170024444118402164.png]](https://www.casimages.com/i/24050606170024444118402164.png.html)
Un Typon d'étude (Tracé à l'aide de Eagle) est disponible pour ceux qui m'en feront la demande.
RE: Etude: Circlop_V-2.1 - jacquese - 07/05/2024
Bonjour JCB,
Beau schéma. Je ne suis pas étonné que tu te sois lancé dans l'étude d'un circlotron. Tu nous avais fait part de ton intérêt marqué pour cette topologie.
Tu vas le construire ?
Ton fichier Microcap fonctionnerait sur la version 9 ?
Bien à toi.
Jacques
RE: Etude: Circlop_V-2.1 - JCB - 07/05/2024
Bonjour Jacquese,
Je ne le construirai pas. Ce n'est pas l'envie qui me manque, mais j'ai trop de vieillesse
. Le geste n'est plus sûr .En ce qui concerne les circlotrons, cette topologie d'ampli assure une excellente symétrie. J'en ai réalisé quelques-uns qui m'ont toujours surpris par leur assise, leur précision et le confort d'écoute. J'en ai même réalisé un équipé d'un circuit d'asservissement de HP. Il est sensiblement identique à celui que je propose mais avec 2* OPA604 et des alims de puissance de 40v.
S'il est possible sans heurts de passer de la version 9 de microcap à la version 12, l'inverse n'est pas possible. Cela dit, garde ta version, bien plus stable que la 12.
Très cordialement
JCB
RE: Etude: Circlop_V-2.1 - JCB - 08/05/2024
@ Jacquese,
J'ai transposé le schéma d'étude du Circl_OP de la version 12 de Mcrocap à la version 9. Pas de pb de ce coté la.
Le temps de vérification avec tous les graphes qui s'y rapportent et le tout sera dispo. Compte 1 à 2 jours.
Cordialement
JCB
RE: Etude: Circlop_V-2.1 - jacquese - 08/05/2024
(08/05/2024-16:05:46)JCB a écrit : @ Jacquese,
J'ai transposé le schéma d'étude du Circl_OP de la version 12 de Mcrocap à la version 9. Pas de pb de ce coté la.
Le temps de vérification avec tous les graphes qui s'y rapportent et le tout sera dispo. Compte 1 à 2 jours.
Cordialement
JCB
Super, Merci !
RE: Etude: Circlop_V-2.1 - JCB - 09/05/2024
Bonjour Jacquese,
Tu trouveras le transfert sous forme de fichiers .rar à cette adresse: Circl_Op v:2.1 MC9
Amuse-toi bien
RE: Etude: Circlop_V-2.1 - 6336A - 09/05/2024
Bonjour
J'ai toujours apprécié les circlotrons à l'écoute, mais je n'en ai jamais monté avec des transistors, utilisant ce circuit pour des OTL.
Jean Claude, il faut tout de même en mode asymétrique 3,5V eff pour obtenir les 170W / 8 Ω, ce qui nécessite un préamp ligne.
Avec les valeurs que tu préconises, chaque Mos est polarisé avec une Vgs de 3,8V et j'ai trouvé un courant de repos de 4,2mA (par mos). (Classe AB optimale)
Le circuit de polarisation est vraiment original, bravo.
J'ai utilisé 1K comme valeur pour Rq, (R20 R23) quelle valeur as-tu calculée ?
RE: Etude: Circlop_V-2.1 - JCB - 09/05/2024
Bonsoir 6336A,
Que ce soit sur MC9 ou MC12 les résultats sont identiques. Le Vgs de polarisation est de 3.98v ce qui amène un courant de bias de 20.44mA par branche. et Rg =1k .
Avec quel simulateur travailles tu?
RE: Etude: Circlop_V-2.1 - 6336A - 09/05/2024
Avec Psipce ou LTspice. J'ai intégré l'OPA454, et les IRFP240 de chez IRF. Avec les 240h Vichay, je trouve la même chose.
RE: Etude: Circlop_V-2.1 - JCB - 09/05/2024
Pas de problème, tu me communiques ton schéma LTSpice, ce qui permettra de voir d'où peut provenir la différence.
Par contre, je ne veux pas revivre le différent qui t'a opposé à RM8. En premier lieu, assure-toi que ton report du schéma est OK.
