The U-KT120 - tubelectron - 10/09/2023

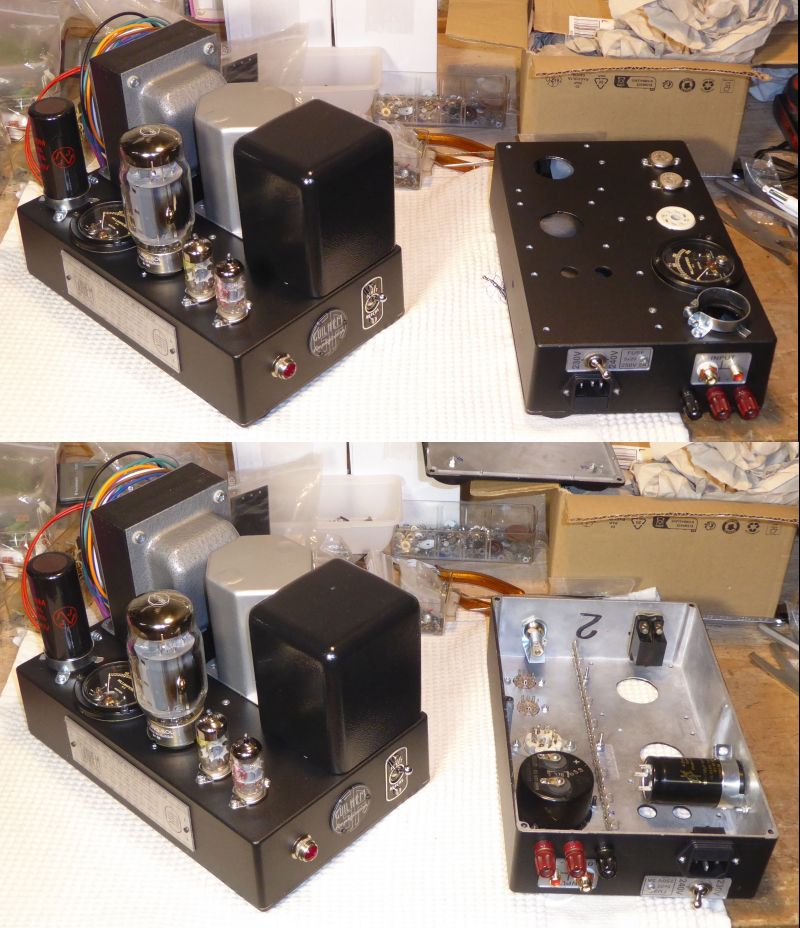

C'est un projet qui traîne et que je relance, avec l'espoir de le terminer avant fin 2023...
![[Image: jAzFQb-U-KT120-construction-09-09-2023.jpg]](https://nsm09.casimages.com/img/2023/09/10//jAzFQb-U-KT120-construction-09-09-2023.jpg)
![[Image: D8CgQb-U-KT120-lateral-plate-Silver.jpg]](https://nsm09.casimages.com/img/2023/06/06//D8CgQb-U-KT120-lateral-plate-Silver.jpg)
Wait and See...
T
RE: The U-KT120 - tubelectron - 16/09/2023

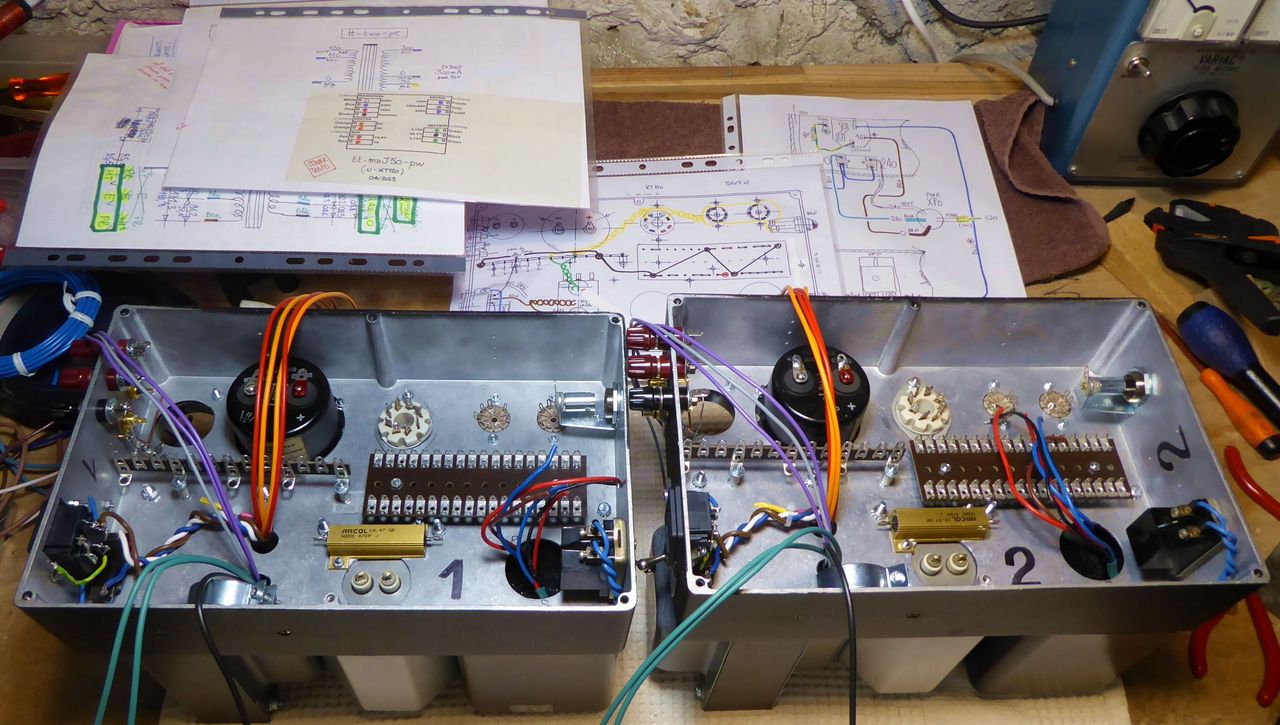

Le travail progresse lentement mais sûrement... Début du câblage :
![[Image: 867HQb-P1190331.jpg]](https://nsm09.casimages.com/img/2023/09/16//867HQb-P1190331.jpg)
T
RE: The U-KT120 - christian24 - 16/09/2023
Bonjour,
De la belle électronique à l'ancienne. C'est très beau, j'aime beaucoup.
RE: The U-KT120 - tubelectron - 16/09/2023
(16/09/2023-17:07:33)christian24 a écrit : Bonjour,
De la belle électronique à l'ancienne. C'est très beau, j'aime beaucoup.
Merci @christian24 !
Malheureusement, cela n'avance pas très vite...
T
RE: The U-KT120 - tubelectron - 17/09/2023

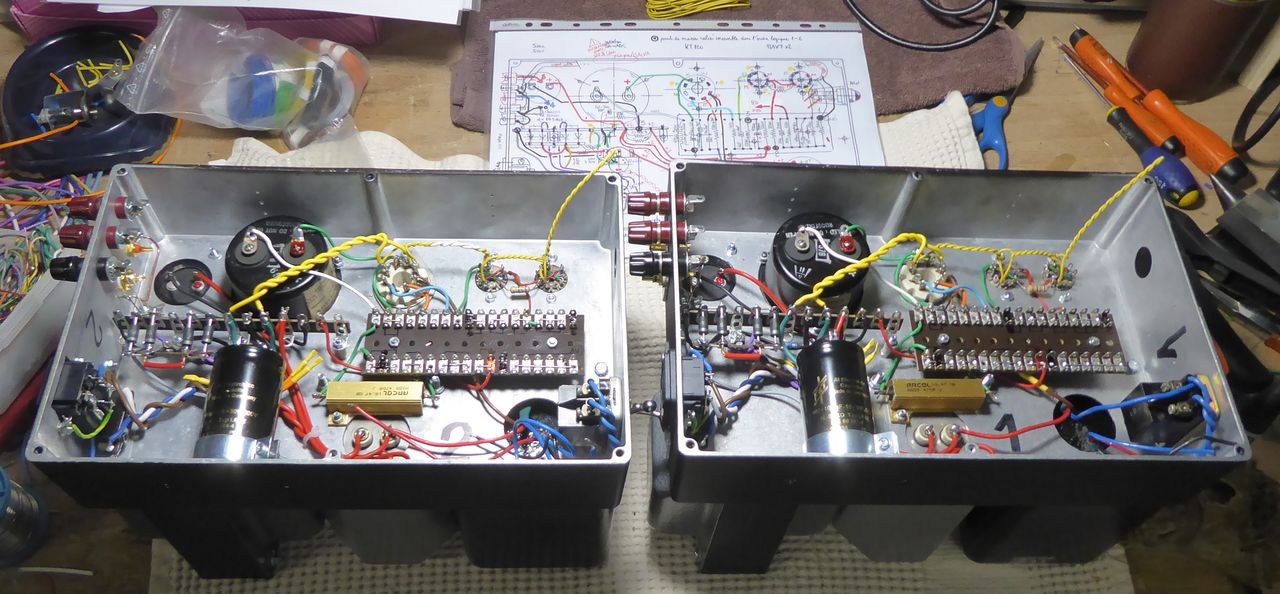

Cela avance :
![[Image: tLYHQb-P1190333.jpg]](https://nsm09.casimages.com/img/2023/09/17//tLYHQb-P1190333.jpg)
T
RE: The U-KT120 - tubelectron - 21/09/2023
Le câblage est terminé, reste l'installation des composant RC sur la plaquette :
![[Image: V8wJQb-P1190341.jpg]](https://nsm09.casimages.com/img/2023/09/21//V8wJQb-P1190341.jpg)
T
RE: The U-KT120 - olavache - 23/09/2023
whaouu , beau cablage ! composants deportés sur la barette a cosse ? un peu comme dans les amplis guitare ?
RE: The U-KT120 - tubelectron - 23/09/2023
(23/09/2023-09:20:06)olavache a écrit : whaouu , beau cablage ! composants deportés sur la barette a cosse ? un peu comme dans les amplis guitare ?
Merci @olavache !
Le câblage est terminé - enfin !
![[Image: a7gKQb-P1190370.jpg]](https://nsm09.casimages.com/img/2023/09/23//a7gKQb-P1190370.jpg)
Mesures et dernières mises au point :
![[Image: B5gKQb-P1190377.jpg]](https://nsm09.casimages.com/img/2023/09/23//B5gKQb-P1190377.jpg)
On obtient 10.00VRMS output sur 8R, soit 12.5WRMS, pour un signal d'entrée de 800mVRMS, le seuil d'écrêtage étant situé entre 13 et 14WRMS.
La bande passante à 12.5WRMS est de :
16Hz - 23kHz @-1dB
10Hz - 40kHz @-3dB
Et pour 1WRMS :
7Hz - 23kHz @-1dB
4Hz - 42kHz @-3dB
La Ri mesurée est de 2.36R aux prises 8R, ce qui donne un facteur d'amortissement de 8/2.36=3.38, avec une FB de 6dB environ (ajustable entre 5.5 et 6dB pour calibrer la sensibilité d'entrée à 800mVRMS pour 10.00VRMS output).
La KT120 travaille en pure classe A, et sa dissipation totale (plaque + écran) ne dépasse pas 40W, de sorte qu'une KT88 ou 6550 pourrait être également utilisée si besoin.
Quelques photos...
![[Image: M8gKQb-P1190389.jpg]](https://nsm09.casimages.com/img/2023/09/23//M8gKQb-P1190389.jpg)
![[Image: N8gKQb-P1190390.jpg]](https://nsm09.casimages.com/img/2023/09/23//N8gKQb-P1190390.jpg)
![[Image: N8gKQb-P1190394.jpg]](https://nsm09.casimages.com/img/2023/09/23//N8gKQb-P1190394.jpg)
RE: The U-KT120 - tubelectron - 23/09/2023
![[Image: GCgKQb-P1190403.jpg]](https://nsm09.casimages.com/img/2023/09/23//GCgKQb-P1190403.jpg)
![[Image: IAgKQb-P1190408.jpg]](https://nsm09.casimages.com/img/2023/09/23//IAgKQb-P1190408.jpg)
![[Image: LDgKQb-P1190409.jpg]](https://nsm09.casimages.com/img/2023/09/23//LDgKQb-P1190409.jpg)
![[Image: LDgKQb-P1190411.jpg]](https://nsm09.casimages.com/img/2023/09/23//LDgKQb-P1190411.jpg)
T
RE: The U-KT120 - Audaxix - 23/09/2023
Bonjour
Vraiment, une très belle réalisation. Complètement d’accord avec Olavache: whaouu!!!
J’ai une petite curiosité de béotien: pourquoi donc mettez vous un sélecteur de tension 230V/240V?
Amicalement
Alain
