Cata HIRAGA - Pequod123456 - 24/10/2021
Bonjour à tous !
Bien que membre de longue date , je poste très rarement. Je lis tous vos échanges avec grand intérêt.

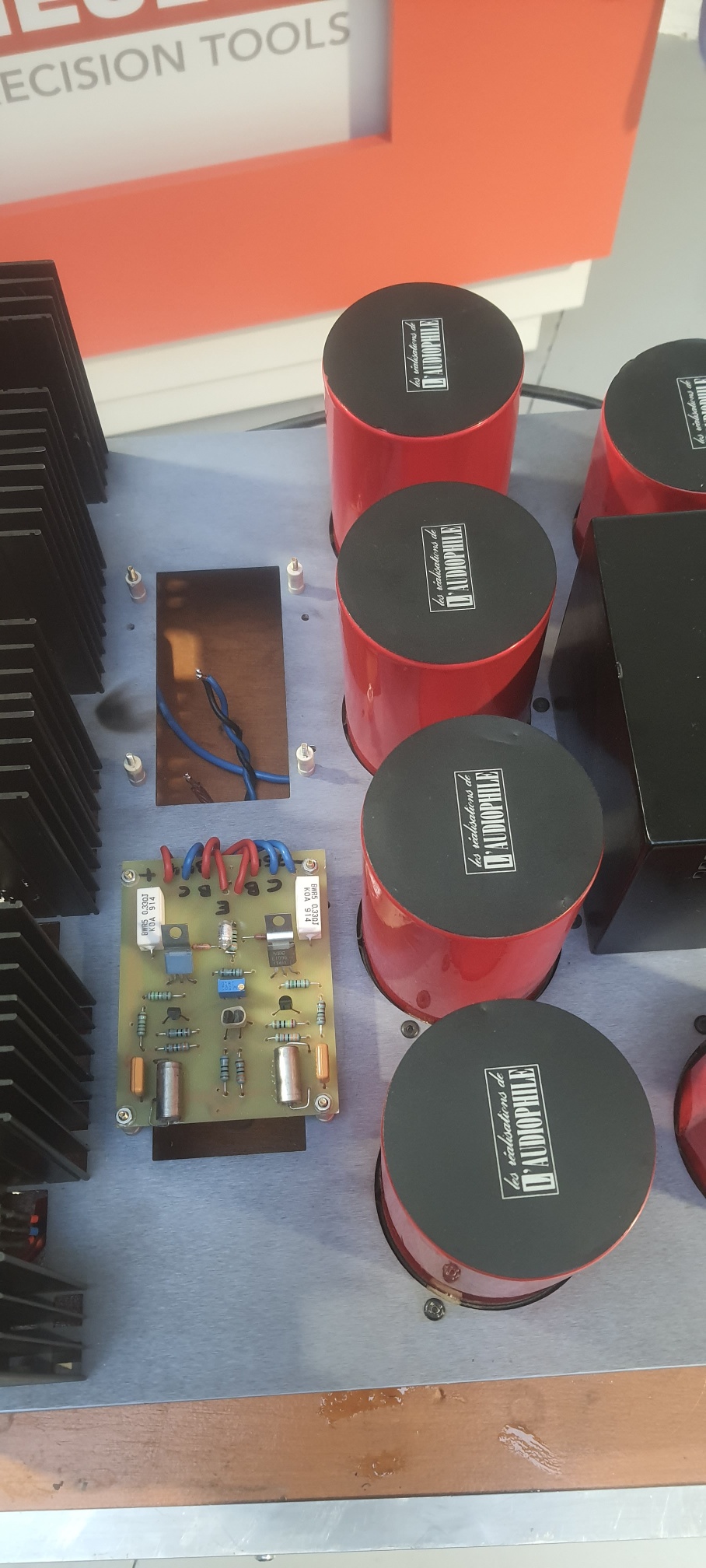

Aujourd'hui je viens vers vous au sujet de mon Hiraga 30 Watts
Voici le problème
Tout d'abord j'ai remonté un 30 watts original ( le vrai) avec tous les composants que j'avais acheté dans les années 80 à la MDA rue de Belfort ( ca remonte ) ainsi que le circuit imprimé d'origine...
Bref, le problème est le suivant : Je câble tout et je met sous tension et tout va bien !
C'est la que ça se corse.
Aux bornes des 0.33 ohms j'ai 600mV donc = 1,8 A !! Beaucoup plus que les 1,5A que Jean Hiraga préconise
Je contrôle les 0,6 volts entre la base et l’émetteur du 2SC634 ...et .....et ...ma sonde ripe entre collecteur et émetteur ! Paf le 2SD844 prend feu immédiatement
Donc je remplace seulement le 2SD844, et je remet sous tension... Et tout est froid sauf l'autre canal qui va bien
Voici mes questions:
- D’après vous : Quel autre(s) composant(s) a t'il pu fumer en amont ?
-Mon 1,8 A de courant de repos est-il grave ? Dois-je monter la 0,33 ohm à 0,47 Ohm et ainsi descendre ?
Merci de vos éclairages éclairés et de toutes vos idées d’améliorations éventuelles
Alain
RE: Cata HIRAGA - 6336A - 24/10/2021
Citation :D’après vous : Quel autre(s) composant(s) a t'il pu fumer en amont ?Il est tout à fait possible que ton dérapage ait pu cramer également le PNP de puissance, et même son driver.

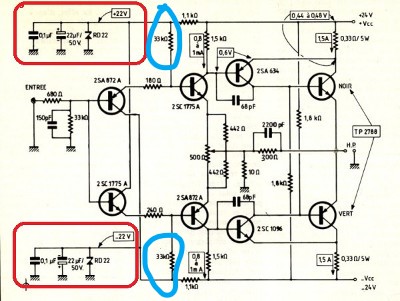

Citation :Mon 1,8 A de courant de repos est-il grave ? Dois-je monter la 0,33 ohm à 0,47 Ohm et ainsi descendre ?C'est trop. Pour ces radiateurs, 1,5A convient. Et tu laisses 0.33 Ohm, cela n'a rien à voir avec le courant de repos, qui ne dépend que des 33K entourées en bleu.
Une fois des totors hs remplacés (bon courage, à moins d'en avoir en stock) refaiS ta mesure aux bornes de la 0.33. Si tu trouves toujours 600mV, fait passer les 33K à 39K.
RE: Cata HIRAGA - Pequod123456 - 24/10/2021
Super !
Merci beaucoup, les 872 et 1775 seraient ok pour toi ?
Alain
RE: Cata HIRAGA - 6336A - 24/10/2021
A mon avis oui, mais tu peux les tester facilement..
RE: Cata HIRAGA - Pequod123456 - 24/10/2021
(24/10/2021-17:56:22)6336A a écrit : A mon avis oui, mais tu peux les tester facilement..
(24/10/2021-17:56:22)6336A a écrit : A mon avis oui, mais tu peux les tester facilement..
RE: Cata HIRAGA - Pequod123456 - 25/10/2021
(24/10/2021-20:24:19)Pequod123456 a écrit :(24/10/2021-17:56:22)6336A a écrit : A mon avis oui, mais tu peux les tester facilement..
(24/10/2021-17:56:22)6336A a écrit : A mon avis oui, mais tu peux les tester facilement..
Bonjour,
Merci beaucoup pour les conseils, j'ai démonté la carte ce matin et pour l'instant voici le constat de ma maladresse :
Les deux drivers HS , les deux puissance HS , le potard de 500 Ohms HS et résistance de 10 ohms HS .
j'ai tout remplacé sauf la 10 ohms que je dois commander.... Grrr !
Alain
RE: Cata HIRAGA - 6336A - 25/10/2021
Bonjour
Citation :Merci beaucoup pour les conseils, j'ai démonté la carte ce matin et pour l'instant voici le constat de ma maladresse :Ah tout de même... le 1775 et 872 dont les émetteurs sont connectés au potard de 500 Ohm n'ont pas chargé ?
Les deux drivers HS , les deux puissance HS , le potard de 500 Ohms HS et résistance de 10 ohms HS .
RE: Cata HIRAGA - Pequod123456 - 25/10/2021
(25/10/2021-10:33:50)6336A a écrit : Bonjour
Citation :Merci beaucoup pour les conseils, j'ai démonté la carte ce matin et pour l'instant voici le constat de ma maladresse :Ah tout de même... le 1775 et 872 dont les émetteurs sont connectés au potard de 500 Ohm n'ont pas chargé ?
Les deux drivers HS , les deux puissance HS , le potard de 500 Ohms HS et résistance de 10 ohms HS .
Je vais les dessouder pour contrôler....je m'en souviendrais !
RE: Cata HIRAGA - 6336A - 25/10/2021
Sage décision, car j'ai bien peur que eux aussi...
RE: Cata HIRAGA - Pequod123456 - 25/10/2021
(25/10/2021-11:28:31)6336A a écrit : Sage décision, car j'ai bien peur que eux aussi...
Oui, ce sera une bonne leçon car je voulais monter un nouvel ampli 20 watts avec les composants qui me restaient. Ce sont les composants que j'avais acheté à William Walther à la MDA. Je suis donc sur qu'a l’époque les composants venaient du constructeur... Maintenant je devrais essayer de trouver des composants de bonnes origines... C'est pas gagné.
La solution que j'ai trouvé c'est d'acheter de vieux appareils ( hitachi) des années 80 qui en étaient équipé et de les récupérer. Et dire que j’étais responsable du stock pièces détachées chez Hitachi France au début des années 80....
Alain
