Kaneda DC1 potentiomètre de volume - Xavier (Talence) - 29/05/2021
Bonjour,
Un des deux potentiomètres de volume de mon préamplificateur Kaneda DC1 est a changer (le début de piste est silencieux, ce qui empêche tout réglage fin en sortie ligne).
Je cherche les caractéristiques de ce potentiomètre afin de le commander.
Il s'agit de la version aboutie du Kanéda DC1 réalisé par la Maison de l'Audiophile
(2 potentiomètres de volume séparés, sans balance)
Voici l'aperçu de la génération de ce Kanéda :
https://revue-audiophile.pagesperso-orange.fr/FICHIERS/23/KANEDA/KANEDA.html
Je joins aussi une photo récupérée sur le web pour illustration.
Je dois aussi trouver ce potentiomètre en deux exemplaires appairés.
Pouvez-vous me renseigner
- sur les références de ce potentiomètre ?
- sur un site fiable où je pourrais les commander en appairés ?
Bien cordialement
Xavier
RE: Kaneda DC1 potentiomètre de volume - 6336A - 29/05/2021
Bonjour
D'origine il s'agissait de 2 potentiomètres 100k Log de marque Cosmos.
RE: Kaneda DC1 potentiomètre de volume - Xavier (Talence) - 29/05/2021
Je vous remercie beaucoup !
J'avais repéré sur un plan ce 100k mais comme il y a eu plusieurs versions et évolutions des plans et composants je n'étais peu sûr de ce modèle.
Bien à vous
Xavier
RE: Kaneda DC1 potentiomètre de volume - Dominique - 29/05/2021
Bonjour Xavier,

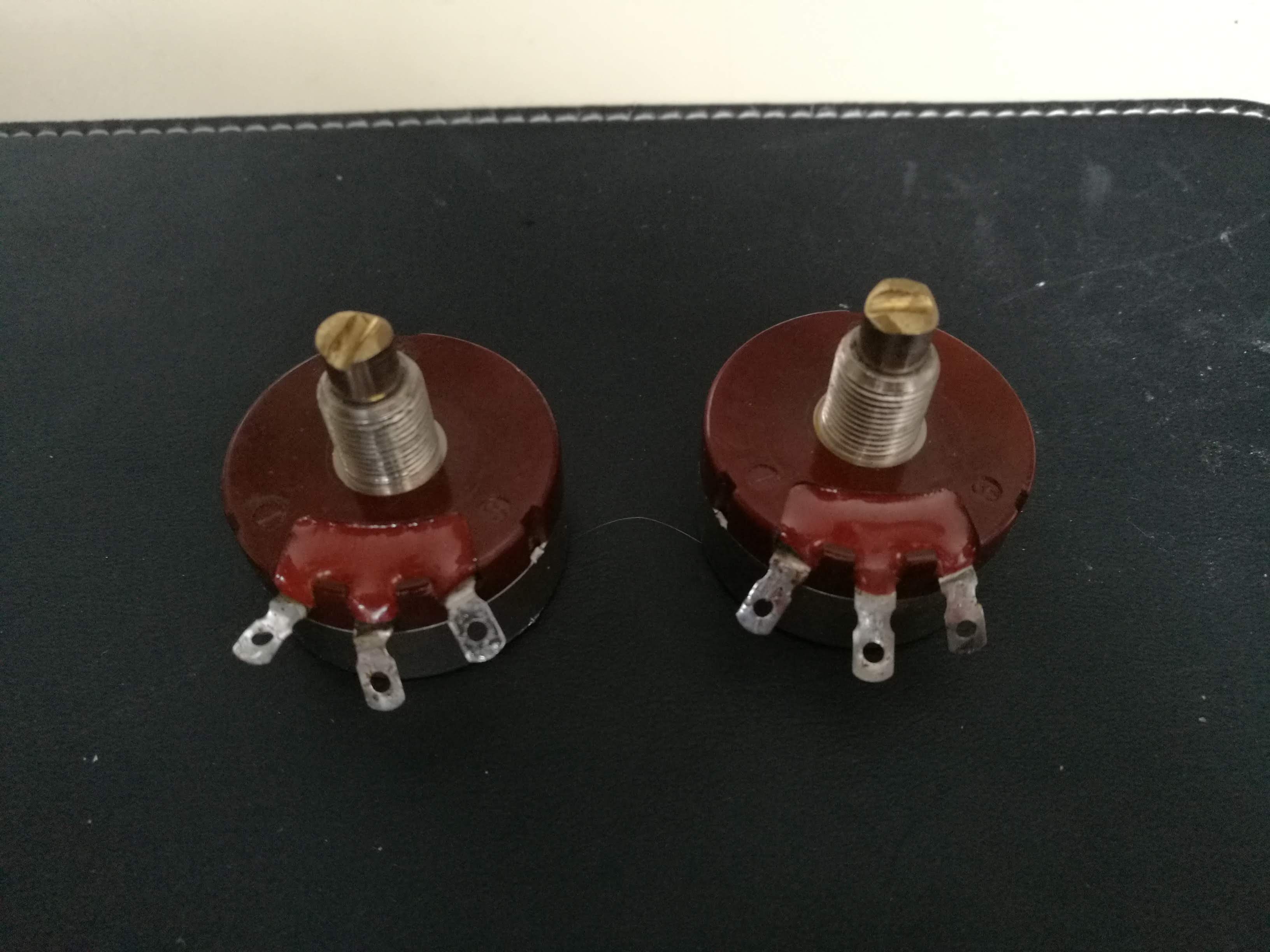

(29/05/2021-15:50:33)6336A a écrit : D'origine il s'agissait de 2 potentiomètres 100k Log de marque Cosmos.J'en ai retrouvé une paire dans un tiroir. Donc à vendre d'occasion en l'état, parfaitement fonctionnels : 60.00€ fdpi.
- La suite en MP si intéressé.
Sur le fond arrière on peut lire :
Cosmos Tokyo
RV30YN20S
A100KΩ
8710D
RE: Kaneda DC1 potentiomètre de volume - Xavier (Talence) - 29/05/2021
Bonjour Dominique,
Ah merci beaucoup ! mais pour le montage, ils sont tenus par leurs soudures sur le circuit imprimé et reliés par une rallonge jusqu'au bouton extérieur. Est-ce bon pour leur fixation avec leurs 3 broches non parallèles ? (aperçu ci-joint mais je n'ai plus le bouton d'envoi de pièce jointe!) (je passe par l'email)
Bien cordialement,
Xavier
RE: Kaneda DC1 potentiomètre de volume - jeanmichelb - 29/05/2021
(29/05/2021-17:12:43)Xavier (Talence) a écrit : Bonjour Dominique,Bonjour,
Ah merci beaucoup ! mais pour le montage, ils sont tenus par leurs soudures sur le circuit imprimé et reliés par une rallonge jusqu'au bouton extérieur. Est-ce bon pour leur fixation avec leurs 3 broches non parallèles ? (aperçu ci-joint mais je n'ai plus le bouton d'envoi de pièce jointe!) (je passe par l'email)
Bien cordialement,
Xavier
sur le DC1 MDA ce sont des Sfernice.
Jean-Michel
RE: Kaneda DC1 potentiomètre de volume - Xavier (Talence) - 29/05/2021
(29/05/2021-16:07:59)Dominique a écrit : Bonjour Xavier,
(29/05/2021-15:50:33)6336A a écrit : D'origine il s'agissait de 2 potentiomètres 100k Log de marque Cosmos.J'en ai retrouvé une paire dans un tiroir. Donc à vendre d'occasion en l'état, parfaitement fonctionnels : 60.00€ fdpi.
- La suite en MP si intéressé.
Sur le fond arrière on peut lire :
Cosmos Tokyo
RV30YN20S
A100KΩ
8710D
Avec la pièce jointe ! (je ne suis pas familier des outils de ce forum!)
(29/05/2021-17:17:50)jeanmichelb a écrit :(29/05/2021-17:12:43)Xavier (Talence) a écrit : Bonjour Jean-Michel, je n'avais pas vu votre réponse dans le fil de la discussionBonjour,
, j'ai trouvé ce Sfernice, mais il est linéaire, est-ce qu'il pourrait convenir ? https://www.mouser.fr/ProductDetail/Vishay-Sfernice/P11S1F0GJSY00104KL?qs=C%252BCubx1agbVJ7T3zlW%252BE1g%3D%3D
sur le DC1 MDA ce sont des Sfernice.
Jean-Michel
RE: Kaneda DC1 potentiomètre de volume - 6336A - 29/05/2021
Sur cette photo, ce sont effectivement des Sfernice PC5 semble t-il.
RE: Kaneda DC1 potentiomètre de volume - Xavier (Talence) - 29/05/2021
Merci pour votre confirmation! Ce sont des linéaires ou des log ?
(29/05/2021-17:45:01)6336A a écrit : Sur cette photo, ce sont effectivement des Sfernice PC5 semble t-il.Merci pour votre confirmation! Ce sont des linéaires ou des log ?
RE: Kaneda DC1 potentiomètre de volume - jeanmichelb - 29/05/2021
(29/05/2021-17:46:48)Xavier (Talence) a écrit : Merci pour votre confirmation! Ce sont des linéaires ou des log ?De mémoire log.
(29/05/2021-17:45:01)6336A a écrit : Sur cette photo, ce sont effectivement des Sfernice PC5 semble t-il.Merci pour votre confirmation! Ce sont des linéaires ou des log ?
Jean-Michel
