RE: ceci est un Cube... - ThomasBuzet - 10/08/2023
Merci Jean-Marc,
Atexa dispose des fichiers pour la réalisation des CI (juste ampli j’ai de quoi faire l’étage d’alimentation) ?
Le reste des composants ne change pas non plus à par les transistors je suppose.
RE: ceci est un Cube... - JM Plantefeve - 10/08/2023
(10/08/2023-12:37:31)ThomasBuzet a écrit : Atexa dispose des fichiers pour la réalisation des CI (juste ampli j’ai de quoi faire l’étage d’alimentation) ?Thomas,
Le reste des composants ne change pas non plus à par les transistors je suppose.
Le circuit avec premier étage cascodé n'a pas encore été développé, mais je pourrai le dessiner la semaine prochaine.
Bien à toi, Jean-Marc.
RE: ceci est un Cube... - ThomasBuzet - 10/08/2023
Merci
Ça risque de faire un ampli « un peu » énervé et dynamique l’histoire !!!
85/90w efficace si je me base sur le montage de la page précédente.
RE: ceci est un Cube... - JM Plantefeve - 10/08/2023
(10/08/2023-16:24:17)ThomasBuzet a écrit : Ça risque de faire un ampli « un peu » énervé et dynamique l’histoire !!!Plutôt 120W si sur 8 Ohms nom.
85/90w efficace si je me base sur le montage de la page précédente.
Qu'entends-tu par "ampli énervé" ?
Jean-Marc.
RE: ceci est un Cube... - ThomasBuzet - 10/08/2023
Pechu
Qui devrait réussir à faire bouger pas mal d’enceintes
RE: ceci est un Cube... - JM Plantefeve - 12/08/2023
(10/08/2023-09:18:52)JM Plantefeve a écrit : Bonjour Thomas,
Par la tension max aux LSK170, l'alimentation est limitée à 40Vdc. Or, le transfo que tu évoques conduirait à 50Vdc. Il faudrait dans ce cas customiser le premier étage avec des transistors en cascode. Certainement sur le Cube Triple.
Tous les voyants LTspice sont au vert. Il resterait à adapter le circuit imprimé.
RE: ceci est un Cube... - Le Relais Sonore - 12/08/2023
(12/08/2023-11:22:48)JM Plantefeve a écrit :(10/08/2023-09:18:52)JM Plantefeve a écrit : Bonjour Thomas,
Par la tension max aux LSK170, l'alimentation est limitée à 40Vdc. Or, le transfo que tu évoques conduirait à 50Vdc. Il faudrait dans ce cas customiser le premier étage avec des transistors en cascode. Certainement sur le Cube Triple.
Tous les voyants LTspice sont au vert. Il resterait à adapter le circuit imprimé.
Mince !!!
Moi qui voulait faire une pause dans la réalisation d'ampli, pour le coup, c'est foutu !
Salutation
Rémy
RE: ceci est un Cube... - JM Plantefeve - 12/08/2023
(12/08/2023-12:55:28)Le Relais Sonore a écrit : Mince !!!Bonjour Rémy,
Moi qui voulait faire une pause dans la réalisation d'ampli, pour le coup, c'est foutu !

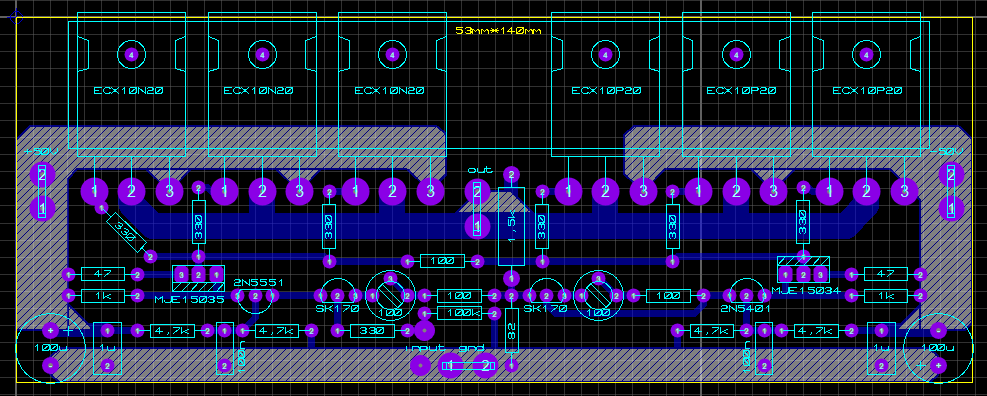

Hihi ! Voici la mise en circuit imprimé de ce "Cube X".
Je vérifie encore un peu puis je transmets à Atexa.
Merci à toi, Jean-Marc.
Edit : Liste des composants ajoutée en pièce jointe.
RE: ceci est un Cube... - ThomasBuzet - 12/08/2023
Un grand merci Jean-Marc sur cette rapidité de réaction/réactivité.
Je pense pas être aussi rapide à la réalisation !!!
RE: ceci est un Cube... - calculette - 12/08/2023
(10/08/2023-20:13:52)ThomasBuzet a écrit : Pechu
Qui devrait réussir à faire bouger pas mal d’enceintes
Bonjour
La puissance d'un ampli ne fait pas bouger plus ou moins les enceintes. La réserve de puissance des amplis puissants est un mythe! La puissance d un ampli sert uniquement à avoir du spl en fonction du rendement des enceintes.
Donc il poura faire bouger pas mal de tympans mais hors grandes salle de 100 m2 c est pas recommandé.
Denis
