RE: Mise au point d'un filtre d'enceinte 3 voies - gilou - 05/03/2019
Ne vous inquiétez pas les amis.
il me manquait le pied de µ pour bien aligner mon point de mesure.
C'est chose faite! je prends toutes les mesures demain.
Gilles
RE: Mise au point d'un filtre d'enceinte 3 voies - PFB - 05/03/2019
gilou a écrit :je prends toutes les mesures demain.
Cool, ce qui m'intéresse c'est l'étape suivante, que vas-tu faire une fois que tout est mesuré? de quels moyen disposes-tu?
PFB
RE: Mise au point d'un filtre d'enceinte 3 voies - gilou - 06/03/2019
Bonjour
j'ai fait les mesures .mdat du 416 B et des 902 8T sans et avec fenêtrage
les 416B sont mesurés dans leur caisson à 70 cm du cône du HP
les 902 8T sont mesurées à 70 cm de la sortie du pavillon guigue
le volume de l'ampli est le même dans les 2 cas et par conséquent le niveau de signal envoyé sur chaque HP est identique.
J'ai inséré une capa de 94µF en série avec la CP pour la protéger.
Dites moi si ces mesures sont exploitables!
Gilles
https://www.grosfichiers.com/eMDtbZ2QMlhC3
RE: Mise au point d'un filtre d'enceinte 3 voies - qui? - 06/03/2019
_
RE: Mise au point d'un filtre d'enceinte 3 voies - gilou - 06/03/2019
Narshorn
j'ai à chaque fois mis le µ dans l'axe à 70 cm du HP à mesurer sans filtre.
je n'ai pas fait de mesure avec les 2 en même temps sauf le volume qui est identique à chaque mesure.
Gilles
RE: Mise au point d'un filtre d'enceinte 3 voies - gilou - 06/03/2019
j'ai fais une autre mesure sur l'ONKEN 2 avec le µ entre chaque HP sans le bouger.
Gilles
https://www.grosfichiers.com/SA125uuC9Zjv0
RE: Mise au point d'un filtre d'enceinte 3 voies - qui? - 09/03/2019
_
RE: Mise au point d'un filtre d'enceinte 3 voies - JM Plantefeve - 09/03/2019
Bonjour Gilles,
J'ai utilisé tes mesures dans l'axe de chacun des hps :
- les 416B sont mesurés dans leur caisson à 70 cm du cône du HP
- les 902 8T sont mesurées à 70 cm de la sortie du pavillon guigue
- le volume de l'ampli est le même dans les 2 cas et par conséquent le niveau de signal envoyé sur chaque HP est identique.
- J'ai inséré une capa de 94µF en série avec la CP pour la protéger.

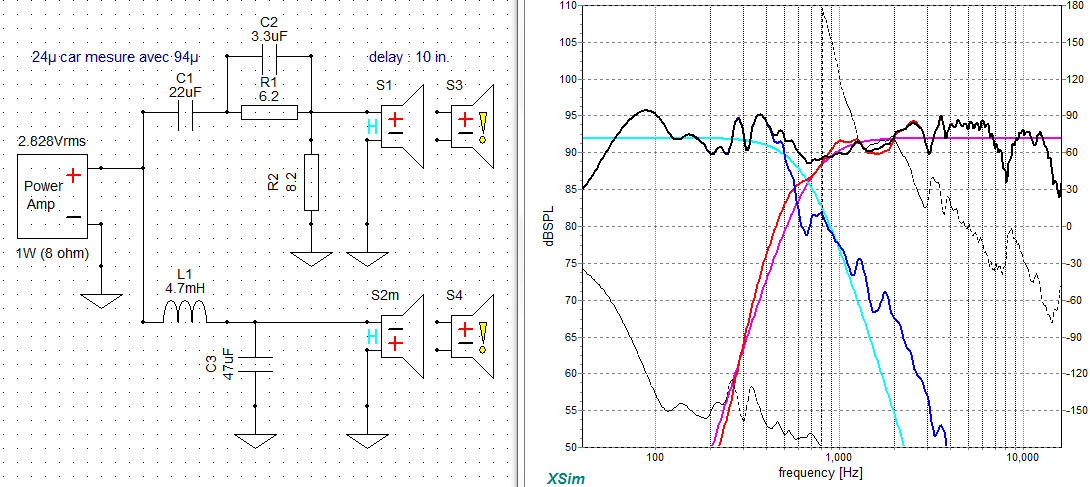

Courbes cibles : la réponse courte en bas de la voie haute m'a fait jeter l'éponge sur le duo Harsch assez vite. Je me suis du coup essayé au duo suivant :
- Low Pass LR4
- High Pass LR4
- un recul de la voie haute de 0.5*c/Fo (ici 10 pouces pour 675Hz)
- inversion de polarité sur une voie (ici le boomer)
J'aimerais te proposer sur croquis un positionnement micro légèrement différent de celui que tu as utilisé, mais davantage en cohérence avec l'idée de la sommation au point d'écoute. Puis-je croquer ?
Bien à toi, Jean-Marc.

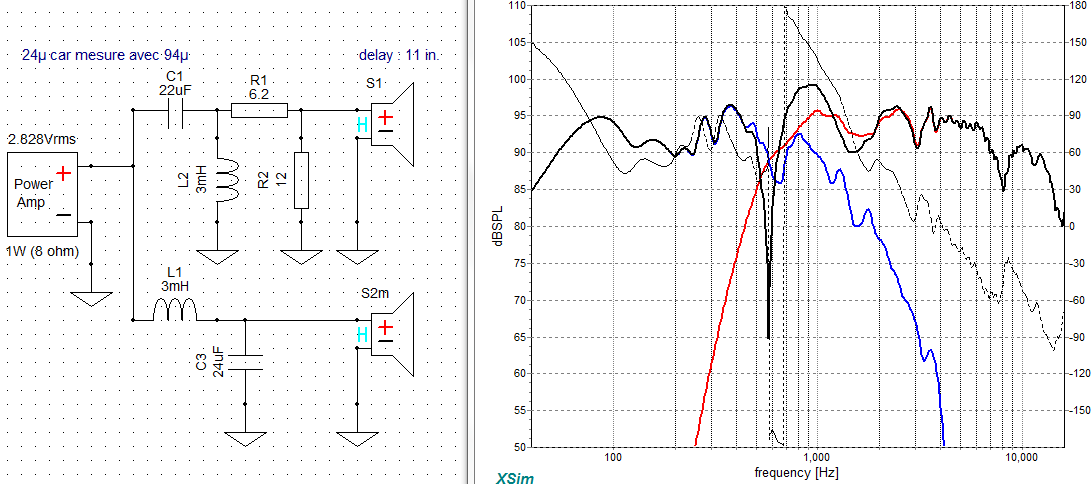

PS : avec les mêmes mesures, la réponse avec ton filtre actuel :
RE: Mise au point d'un filtre d'enceinte 3 voies - Ragnarsson - 09/03/2019
victime du pipotron
RE: Mise au point d'un filtre d'enceinte 3 voies - JM Plantefeve - 09/03/2019
Bonjour Pierre,
J'ai aussi une proposition de filtre, à partir des mesures au même point, en cours de finition, avec un ajustement plus précis aux courbes cibles. Il semble que narshorn ait aussi quelque chose à te proposer. Cela ferait donc quatre filtres différents en tout.
Avant de commencer à câbler celui de Jean-Marc, que dirais tu de tous les essayer en vrai dans une comparaison type ABX?
Cela va être difficile d'essayer en vrai les quatre avant de commencer à câbler le premier. Et quatre filtres passifs en ABX, c'est pas gratuit...
