RE: ceci est un Cube... - Ragnarsson - 19/01/2023
Merci pour la mention du nom de Atexa Electronique, on y retrouve l’équivalent de feu Bxtronics comme proposition.
Dommage qu’il n’accepte pas les fichiers Gerber ou mieux encore les fichiers KiCAD.
Cela permet de faire des prototypes pas chers.
RE: ceci est un Cube... - abr - 19/01/2023
Bonsoir à tous,
Pour Dominique, attention le circuit a été prévu pour des transistors de sortie modèle ecx10, les miens ecx20 sont plus difficile à intégrer, mais çà va le faire, c'est pour ça que sur la photo on voit que j'ai découpé le circuit au niveau des transistors de sortie.
Alain
RE: ceci est un Cube... - Patrick - 19/01/2023
Les LSK 170A étant à nouveau disponibles je vais repeindre mon projet Cube.
Mes CI étant un peu sinistrés par soudure dessoudage pour essai de réparation j’aurai besoin d’en refaire une paire.
Cordialement
Patrick
RE: ceci est un Cube... - HaH - 20/01/2023
Bonjour Jean-Marc,
Suite à la remarque d'Alain sur la mise en place des ECW20x20 (chez Exicon, sauf erreur de ma part, je ne vois pas la référence ECX20xxx) en lieu et place des ECX10x20.
Si je mets en place des ECX10x20 la puissance sera donc moindre ?
RE: ceci est un Cube... - JM Plantefeve - 20/01/2023
(19/01/2023-12:58:01)HaH a écrit : Bonjour Jean-Marc,Bonjour Dominique, c'est fait !
Je vais me laisser tenter, Je vais commander les CI chez ATEXA. Tu lui fais part de ma demande prochaine ?

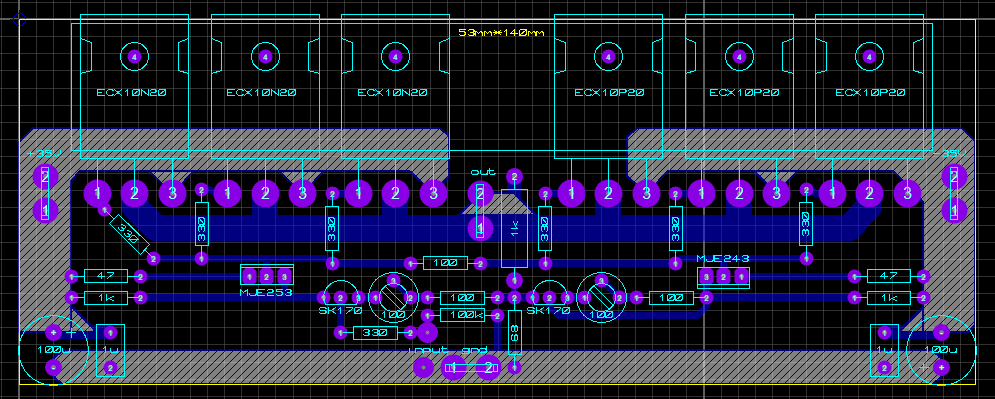

(20/01/2023-07:32:28)HaH a écrit : Si je mets en place des ECX10x20 la puissance sera donc moindre ?Non, le Cube III est bien pour ces transistors :
Bien à toi, Jean-Marc.
RE: ceci est un Cube... - abr - 20/01/2023
Bonjour,

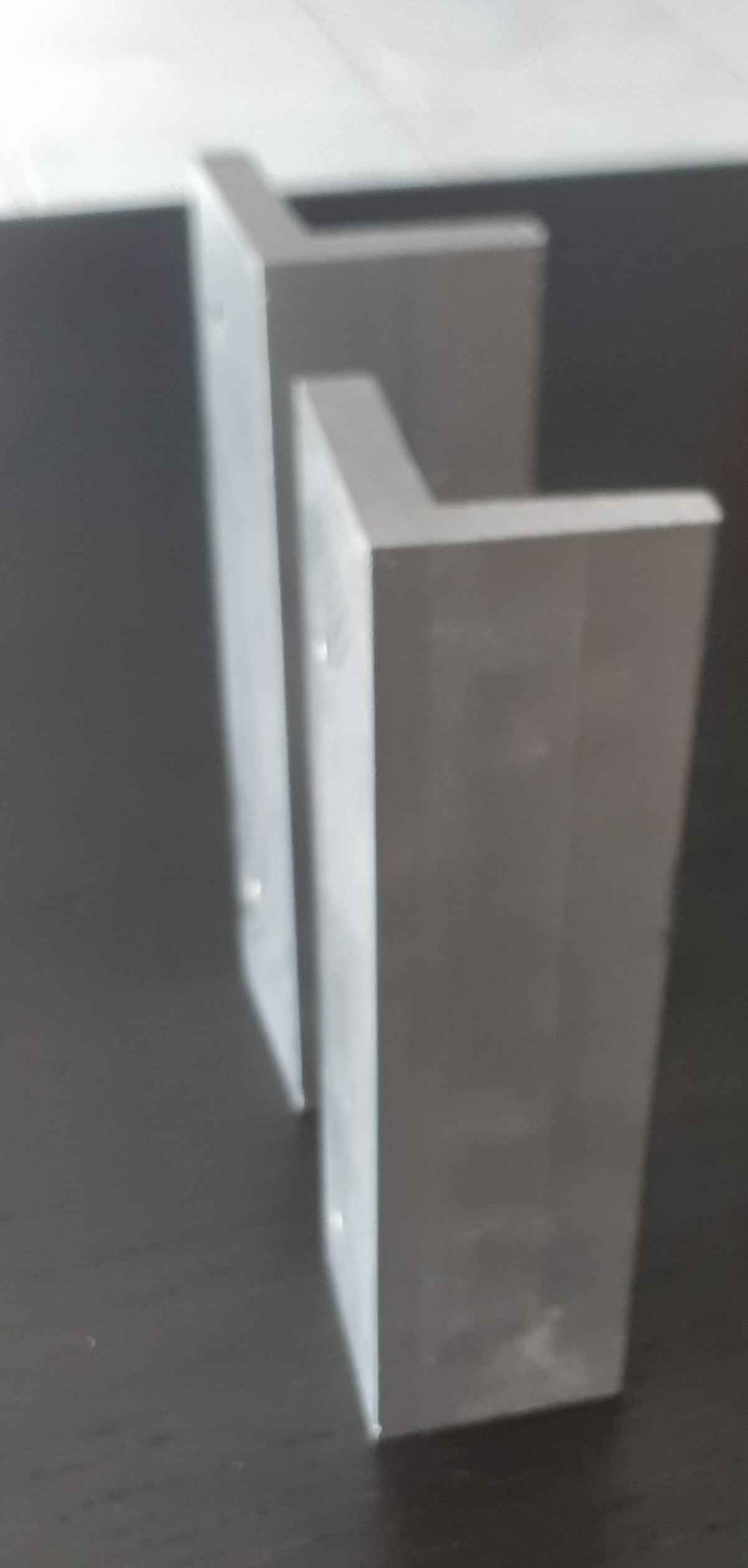

Voilà, j'ai usiné des équerres dans un radiateurs que j'avais en stock reste plus qu'un leger ponçage.
L'avantage des circuits fixés sur une équerre est qu'on peut dessouder sans rien démonter.
Alain
RE: ceci est un Cube... - HaH - 20/01/2023
Bonsoir Jean-Marc,
Citation :HaH a écrit :Merci.
Bonjour Jean-Marc,
Je vais me laisser tenter, Je vais commander les CI chez ATEXA. Tu lui fais part de ma demande prochaine ?
Bonjour Dominique, c'est fait !
Citation :HaH a écrit :Parfait ! Je te demanderais certainement des précisions lors de la réalisation de ce nouveau Cube.
Si je mets en place des ECX10x20 la puissance sera donc moindre ?
Non, le Cube III est bien pour ces transistors.

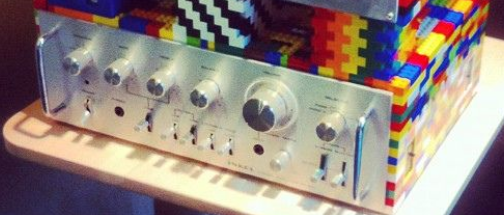

Dans mon enfance, j'adorais jouer à un jeu de brique bien connu (L...), ce doit être pour cela que je continu d'empiler les Cubes !
RE: ceci est un Cube... - JM Plantefeve - 21/01/2023
(20/01/2023-20:24:50)HaH a écrit : Parfait ! Je te demanderais certainement des précisions lors de la réalisation de ce nouveau Cube.Je serai là avec plaisir.
(20/01/2023-20:24:50)HaH a écrit : Dans mon enfance, j'adorais jouer à un jeu de brique bien connu (L...), ce doit être pour cela que je continu d'empiler les Cubes !
Une idée pour le coffret ?
Bien à toi, Jean-Marc.
RE: ceci est un Cube... - HaH - 22/01/2023
Bonjour Jean-Marc,
Je ne peux malheureusement pas retenir ta proposition de coffret, par soucis d'homogénéité, je reste sur ma mise en boite habituelle
. Je prévois deux transformateurs Torique Audio grade de 2 x 25 V ; 300 VA, double redresseur et filtrage CRC ou CLC.
Le courant de repos sera je suppose de 312 mA ?
RE: ceci est un Cube... - Ragnarsson - 22/01/2023
(20/01/2023-07:32:28)HaH a écrit : Bonjour Jean-Marc,
Suite à la remarque d'Alain sur la mise en place des ECW20x20 (chez Exicon, sauf erreur de ma part, je ne vois pas la référence ECX20xxx) en lieu et place des ECX10x20.
Si je mets en place des ECX10x20 la puissance sera donc moindre ?
Pour illustrer la différence entre les différents modèles de MOSFET L:
![[Image: mosfet.jpg]](http://www.audiodesignguide.com/Hybrid2021/mosfet.jpg)
