RE: LE KANEDA 209 selon Grand_Floyd (A vous de jouer !) - Grand_Floyd - 05/11/2017
Ok,est-ce que tu mets bien tes pointes de touche sur une des 4 cosses 0V et une des 2 cosses +VDC d'une part puis une des 2 cosses -VDC d'autre part?
RE: LE KANEDA 209 selon Grand_Floyd (A vous de jouer !) - jluc64 - 05/11/2017
Faudra que je fasse un recyclage de prise de mesures .... le manque d'expérience sans doute
Les mesures donnent maintenant :
12,65 V en +VDC
16.82 V en -VDC
25.90 V sur Auxiliaire, c'est toujours pas ça ... mais on se rapproche un peu !
Merci Christian
Jluc
RE: LE KANEDA 209 selon Grand_Floyd (A vous de jouer !) - Grand_Floyd - 05/11/2017
25.90V sur l'auxiliaire,à vide c'est normal.Par contre quelque chose ne colle pas dans ta mesure sur l'alim principale!Tu devrais avoir environ 16.82V sur +VDC !La pile de ton multimètre est bonne?
RE: LE KANEDA 209 selon Grand_Floyd (A vous de jouer !) - jluc64 - 05/11/2017
Nouvelle mesures et nouvelles modifs ....
+ VDC = 12.63 V
- VDC = -17.18 V et ça titille le -17.19 V
Auxiliaire = 26.4 V.
Je reprendrai les mesures demain ou dans la semaine, la reprise est d'actualité .....
Merci Christian.
JLuc
RE: LE KANEDA 209 selon Grand_Floyd (A vous de jouer !) - nicolasd - 12/11/2017

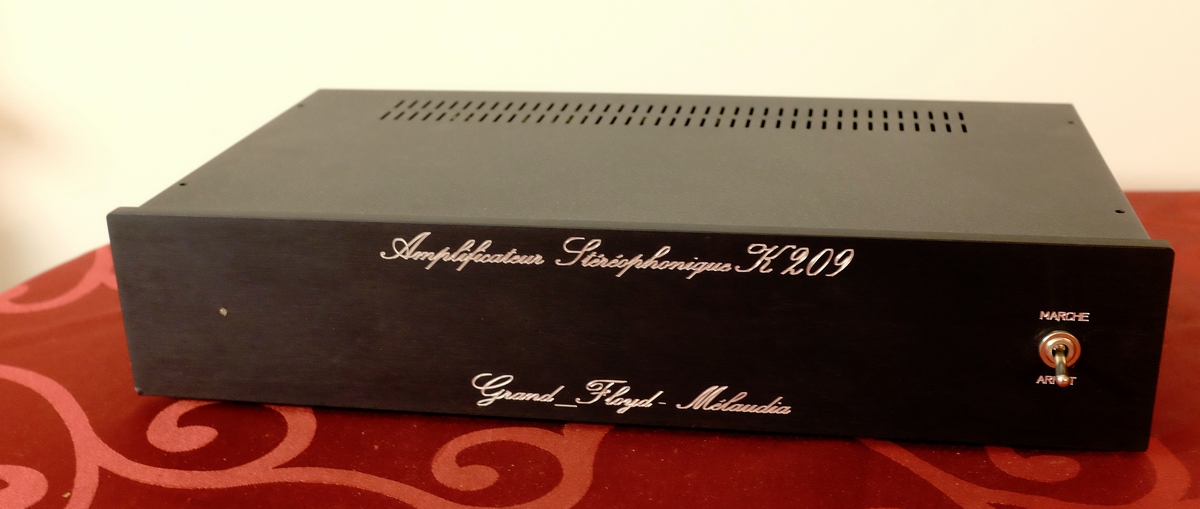

Le premier enfin terminé et réglé !
Façade à la Teksanyo.
J'ai ajouté un atténuateur à 5 positions qui fait 0, -3, -6, -9, -12 dB pour ajuster les niveaux à la grosse en multi (réglage fin au filtre).
Le câblage interne utilise principalement du multibrin argenté isolé PTFE utilisé dans le spatial et militaire (petit stock perso).
Pas encore écouté
Reste à monter le second (cartes câblées) avec alim bodybuildée ...
RE: LE KANEDA 209 selon Grand_Floyd (A vous de jouer !) - EBA - 12/11/2017
Salut Nicolas,
Beau boulot super look.
Eric
RE: LE KANEDA 209 selon Grand_Floyd (A vous de jouer !) - escartefigue33 - 12/11/2017
Pas beaucoup d'égards envers Monsieur Kaneda qui est pourtant le créateur de cet ampli, son nom n'apparaît même pas sur la façade...
Gérard
RE: LE KANEDA 209 selon Grand_Floyd (A vous de jouer !) - nicolasd - 12/11/2017
escartefigue33 a écrit :Pas beaucoup d'égards envers Monsieur Kaneda qui est pourtant le créateur de cet ampli, son nom n'apparaît même pas sur la façade...
Gérard
T'as vraiment décidé de faire le grincheux jusqu'au bout ... fais gaffe aux ulcères tout de même !
RE: LE KANEDA 209 selon Grand_Floyd (A vous de jouer !) - Grand_Floyd - 12/11/2017
Beau travail Nicolas!J'espère que tu vas trouver le ramage à la hauteur du plumage!
RE: LE KANEDA 209 selon Grand_Floyd (A vous de jouer !) - escartefigue33 - 12/11/2017
Pas d'ulcère en vue, c'est seulement un constat...
Quand je réalise un montage d'après un schéma que je n'ai pas conçu, je grave généralement le nom de l'auteur sur la façade, question de principe.
Monsieur Kaneda a créé ce schéma, sans lui cet ampli n'existerait même pas, la moindre des choses serait de le reconnaître.
J'ajouterais que si je n'avais pas dessiné le premier cuivre, repris à 90% par GF, il y a des chances pour que l'affaire n'ait jamais été finalisée...
Gérard
