RE: ceci est un Cube... - UltimateX86 - 30/08/2018
Oui Jean-Marc, c'est ce que j'ai observé, d'où le smiley
Désolé HAH, ma réponse prêtait à confusion.
Je vois de joli 2n3440 2n5416 sur ton proto, dommage qu'ils n'ont pas été retenu j'en ai un GROS sachet
RE: ceci est un Cube... - gug42 - 30/08/2018
Merci pour vos réponses et retours concernant câble/barre de cuivre
RE: ceci est un Cube... - HaH - 30/08/2018
Bonjour
Jean-Marc,
Bien compris, j'appliquerais lors de la réalisation du prochain "Cube" et j'inverserais sur les deux autres.
Je pense que Sébastien voulait dire qu'il obtenait moins de distorsion sous Spice avec, face au datasheet, une inversion de brochage
J'avais bien lu la précision "sous Spice", mais tant que j'ignorais le problème, cela ne me "prennait pas la tête". Mais maintenant que je le sais, je ne pense plus qu'à cela, je n'en dors plus
...Je suis désolé que mes indications t'aient conduit comme d'autres à une implantation inverse au datasheet.
Tu n'as pas être désolé de mes erreurs, je suis d'autant plus contrarié, que je ne me suis pas aperçu de cette inversion. Merci à eres pour sa vigilance.
je ne propose pas aux possesseurs actuels de Cube de dessouder et ressouder ces composants plutôt fragiles face aux ESD, et autres.
Bon, je verrais bien, suivant l'envie, le courage, le ressenti du moment...
Sébastien,
Désolé HAH, mais réponse prêtait à confusion.
Pas de problème.
RE: ceci est un Cube... - tachon911 - 18/09/2018
bonsoir à tous,
Je viens de réaliser un Cube avec les PCB de Dan et les composants actifs et passifs recommandés par Jean-Marc. Après réglage des courants environ 100mA et de la tension continue de sortie 10mV, branchement des compressions (110dB/w/m), catastrophe ça ronfle sévère. On entend un bzzz à 1m des pavillons qui n'est pas acceptable. J'ai revu le cablage en suivant les conseils sur le site de Jean-Marc : pas de problème. Si quelqu'un a une idée, je suis preneur
A+
Hervé
RE: ceci est un Cube... - JM Plantefeve - 18/09/2018
Hervé,
catastrophe ça ronfle sévère. On entend un bzzz à 1m des pavillons qui n'est pas acceptable.
C'est bien le premier Cube décrit à présenter un tel symptôme. Une prise de vue de la mise en œuvre ?
Marabout sur photo, Jean-Marc.
RE: ceci est un Cube... - Grand_Floyd - 18/09/2018
Hervé,
Si tu n'a pas mis le transfo préconisé par Jean-Marc,ça peut venir de ça.Essaye de l'éloigner.Le mettre même hors du coffret!
RE: ceci est un Cube... - tachon911 - 19/09/2018
Bonjour à tous,

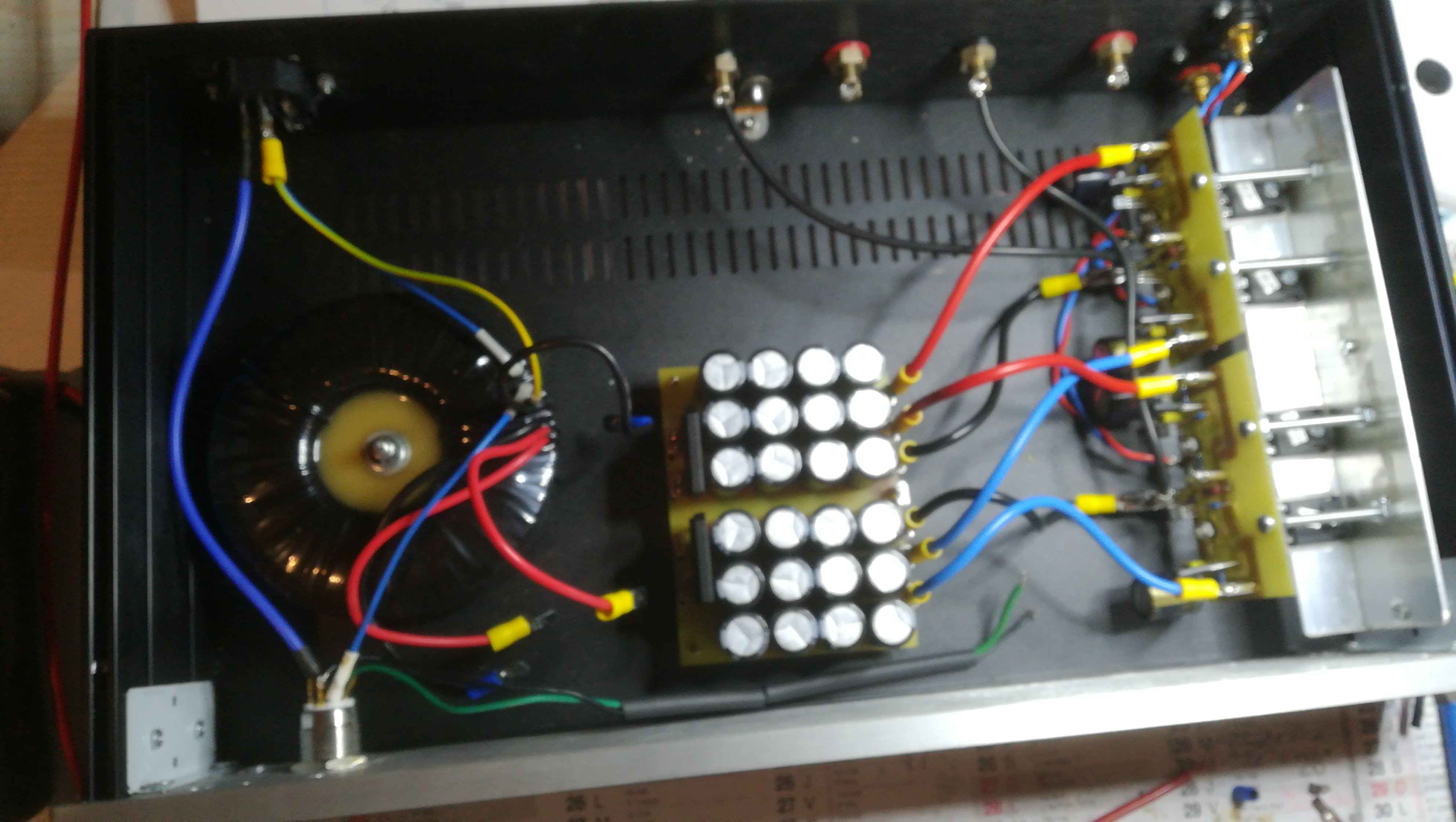

J'ai le transfo toroidy. voir la photo ci-dessous
A+
RE: ceci est un Cube... - JM Plantefeve - 19/09/2018
Bonjour Hervé,
A priori, ce n'est pas un souci d'agencement du transformateur face à une boucle réceptrice. Je remarque toutefois une disposition (2 canaux sur un seul dissipateur, liaison thermique indirecte) qui risque de conduire les Mosfets à des températures plus élevées que sur le prototype montré en exemple : https://forums.melaudia.net/attachment.php?aid=20202
La photo ne montre pas l'état exact du montage qui te pose problème, des connecteurs ne sont pas en place et un câble est en l'air, d'autres différences ? Et le peu de définition empêche toute autre analyse. Au delà, j'ai déjà rencontré des montages bruyants car avec des connexions de masse non parfaites en sertissage ou soudure.
Bien à toi, Jean-Marc.
RE: ceci est un Cube... - Grand_Floyd - 19/09/2018
On ne peut effectivement pas accuser le transfo dans ton cas,mais il était bon de vérifier ce point!
RE: ceci est un Cube... - tachon911 - 19/09/2018
Merci à tous les 2.
Effectivement la définition de la photo n'est pas terrible. Je ferai des photos ce soir de meilleure définition avec ttes les connections faites.
A+
Hervé
