RE: SPUD TOUJOURS E55L DUO T et SE T - EBA - 19/06/2014
Bonjour,
Mise à jour des plans et texte post 1 complet. Les schémas d'amplis E55L et leurs alimentations spécifiques présentés ont été testés en réel et sont parfaitement fonctionnels.
Eric
RE: SPUD TOUJOURS E55L DUO T et SE T - EBA - 19/06/2014
Mise à jour du tableau de mesures au début du deuxième post.
En prime, WE437A DUO T et l'hybride E55L / WE437A mais sur lesquels je ferais un fil à part.
A suivre
Eric
RE: SPUD TOUJOURS E55L DUO T et SE T - EBA - 19/06/2014
Erreur sur le tableau de mesures publié corrigée début post 2.
RE: SPUD TOUJOURS E55L DUO T et SE T - nicolasd - 20/06/2014
Je pige plus, t'es passé en polar auto ?
RE: SPUD TOUJOURS E55L DUO T et SE T - EBA - 20/06/2014
Oui Nicolas,
Pb de distorsion et de non correspondance du BC549C. Le courant de la E55L est plus élevé et la tension aussi. Après plusieurs essais et au vu des caractéristiques identiques des 8 tubes, je suis repassé en polar auto.
De plus, la nouvelle alime en tension ne protège pas les tubes en cas de dérapage.
Eric
RE: SPUD TOUJOURS E55L DUO T et SE T - p ben - 20/06/2014
Bonjour,
On revient finalement au bons vieux classiques. Reste à trouver la bonne capa.

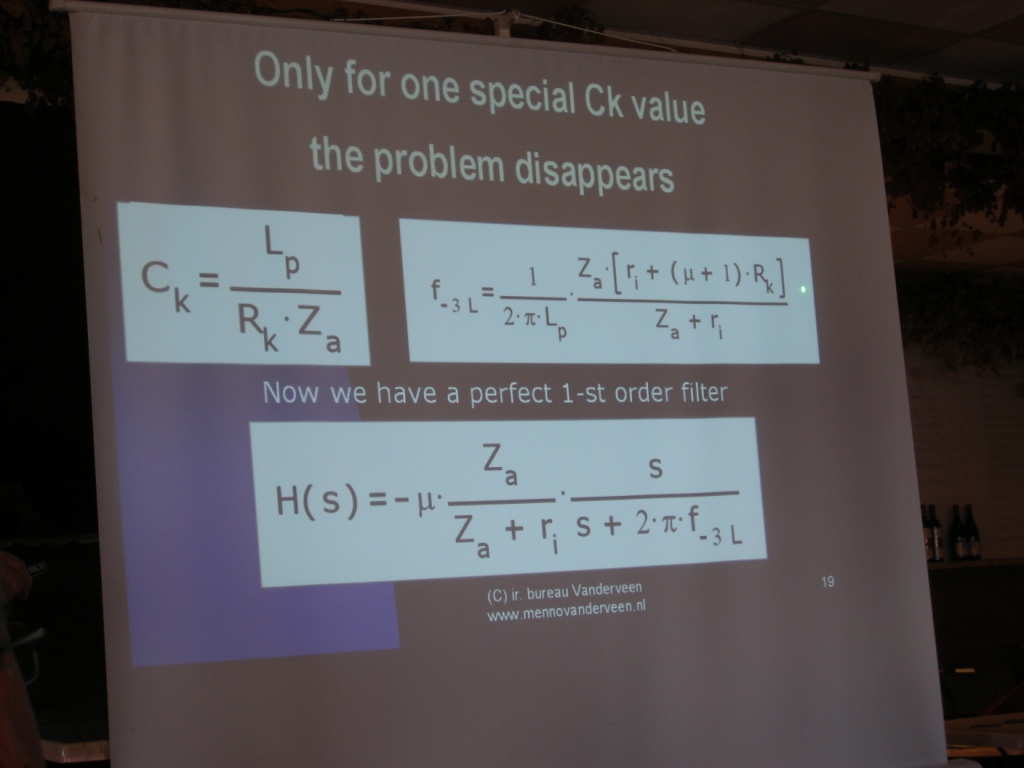

De plus, pour son calcul, la formule magique de VanderVeen :
Bien cordialement.
Pascal.
RE: SPUD TOUJOURS E55L DUO T et SE T - EBA - 21/06/2014
Bonjour,
Post 2 chapitre tranfo's commencé.
Eric
RE: SPUD TOUJOURS E55L DUO T et SE T - EBA - 21/06/2014
Post 2 tranfo's et ampli E55L SE T mono tube terminé.
Eric
RE: SPUD TOUJOURS E55L DUO T et SE T - EBA - 22/06/2014
Bonjour,
Comme prévu, ajout des signaux carrés 10 KHz pour chaque transformateur dans le post 2. Pour les DA143 et TK4519, ceux sont les signaux 10 KHz de l'ampli E55L SE DUO T prises IPR 2,4K et 2,3 K respectives, les meilleurs.
Bonne fin de journée.
Eric
RE: SPUD TOUJOURS E55L DUO T et SE T - EBA - 30/06/2014
Bonjour,
Le rapport sur les tests de l'amplis E55L DUO T est rédigé post 3.
Il va y avoir des écoutes en perspectives.
Eric
