RE: cherche schéma d'ampli pour nul - folkdeath95 - 17/10/2020
calivin a écrit :Ca a l'air chouette, un lien de réalisation ?Il y a plus de 300 pages de discussions sur DIYAudio.
https://www.diyaudio.com/forums/pass-labs/201655-lamp-simple-sit-amp.html
Plus court à lire, j'ai trouvé ça:
L'Amp Part 1
L'amp Part 2
RE: cherche schéma d'ampli pour nul - calivin - 17/10/2020
folkdeath95 a écrit :calivin a écrit :Ca a l'air chouette, un lien de réalisation ?Il y a plus de 300 pages de discussions sur DIYAudio.
https://www.diyaudio.com/forums/pass-labs/201655-lamp-simple-sit-amp.html
Plus court à lire, j'ai trouvé ça:
L'Amp Part 1
L'amp Part 2
Merci
RE: cherche schéma d'ampli pour nul - jsilvestre - 17/10/2020
PFB a écrit :Selon Kirchhof...
ça faut reconnaître que habites un pays vraiment formidable! Beau temps en ce moment? Par chez moi la neige a déjà refait son apparition sur les hauteurs. Cette fois c'est sûr, l'hiver approche...
joël
RE: cherche schéma d'ampli pour nul - JM Plantefeve - 18/10/2020
Bonjour Sébastien,
L'ampli casque de JMP qui peut tout a fait être utilisé en ampli (#10)

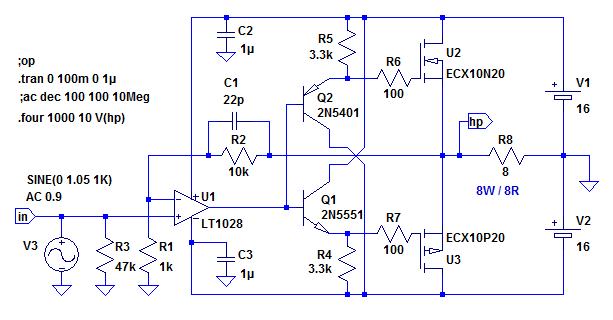

Quand le cahier des charges n'entraîne pas une excursion de la tension haut-parleur au delà de +/-12V, s'aider des capacités et performances d'un amplificateur opérationnel est effectivement tentant. Voici une version classe B (bien moins de dissipation et d'aluminium qu'en SE sur 8Ω), fort prometteuse sous Spice (distorsion autour de 0.001%):
Deux modules à 15 composants, un petit coffret Galaxy, un transformateur Toroidy Audio Grade 150VA 2x12V, un redresseur Diotec en boîtier SIL, quelques condensateurs Panasonic FS 3900µF 25V, et hop !
Jean-Marc. (aucun réglage)
RE: cherche schéma d'ampli pour nul - UltimateX86 - 19/10/2020
folkdeath95 a écrit :UltimateX86 a écrit :Je pense que c'est passé inaperçu mais franchement les SIT permettent de faire des choses simplesPas inaperçu, mais disons que le bestiau peut paraître éloigné du cahier des charges de YvesA.
Bonjour, éloigné dans quelle mesure ?
Un seul transistor qui peut sortir le nombre de de watt demandé
RE: cherche schéma d'ampli pour nul - folkdeath95 - 19/10/2020
UltimateX86 a écrit :Bonjour, éloigné dans quelle mesure ?J'ai l'impression qu'il voulait un truc un peu plus "clés en mains", genre kit.
Un seul transistor qui peut sortir le nombre de de watt demandé
RE: cherche schéma d'ampli pour nul - UltimateX86 - 19/10/2020
Effectivement, devant la simplicité du SIT j'avais oublié la notion de kit
RE: cherche schéma d'ampli pour nul - YvesA - 19/10/2020
Patrick a écrit :Bonjour Yves,bonjour,
Si tu étais en « dématérialisation »
Peut être cette solution?
https://www.audiophonics.fr/fr/raspberry-pi-et-autres-sbc/pack-raspberry-pi-3-allo-boss-v12-dac-pcm5122-allo-volt-amp-tpa3118d2-boitier-p-12616.html
Je suis en quadri-amplification et la conversion va se faire au niveau du filtre actif.
J'ai regardé les petits amplis Allo : ils ont l'air d'être en rupture de stock.
RE: cherche schéma d'ampli pour nul - JM Plantefeve - 19/10/2020
Deux modules à 15 composants, un petit coffret Galaxy, un transformateur Toroidy Audio Grade 150VA 2x12V, un redresseur Diotec en boîtier SIL, quelques condensateurs Panasonic FS 3900µF 25V, et hop !
Je viens de dessiner le circuit imprimé du "Hop" (#34) en vue d'un prototypage. 70mm x 50mm.
Jean-Marc.
RE: cherche schéma d'ampli pour nul - Patrick - 19/10/2020
Bonjour Yves,
Merci pour ce retour!
Après relecture de tes fils j’ai réalisé que tu étais effectivement en quadri et n’avais besoin que de deux unités dont une pour le médium et une pour le Klein ( heureux homme).
J’étais un peu à côté de la plaque du coup!
Tu aurais pu prendre deux K209 de plus ou construire 2 Sphinx (j’ai les deux et ça le fait) qui ne sont pas trop difficiles à réaliser !
Sinon les Nelson pass ont l’air de convenir !
Cordialement
Patrick
