RE: LM3886 by Tom Christiansen : Neurochrome Modulus-86 - Dominique-Tanguy - 13/03/2015
On dirait bien que la mise à feu pourrait avoir lieu ce week-end...
Fais gaffe avec les LM 3886, ne soude qu'une seule patte pour ajuster l'angle et la surface de contact avec le radiateur...
Dominique T
Dominique a écrit :Bonjour à tous,
j'ai reçu les circuits imprimés hier.
Aujourd'hui, j'ai presque terminé le peuplement des composants.
Problème : A cause d'une erreur (ou d'un bug) dans la BOM de Tom chez Mouser, il me manque les connecteurs de la PSU. Je dois les commander (~7.00€ + 20.00€ de fdp) et je ne les aurais pas avant mardi...
Le principe du double fond pour dissimuler le câblage prend forme :
RE: LM3886 by Tom Christiansen : Neurochrome Modulus-86 - philou - 13/03/2015
Dominique a écrit :- Le double fond est une plaque sandwich composite Alu/PE facile à travailler. Les irrégularités et bavures seront adoucies à la lime. Elle sera électriquement liée au reste du boitier.
Lorsque tu aura souder les LM, ils vont dépasser (le dos) d'environ 2 mm du pcb, tu devra recouper ton double fond pour éviter que le LM touche au double fond..
Demande à Dominique de combien ils débordent exactement.
Les LM sont en version isolées ?
Pour la soudure du LM, commence par les pins 1 et 10 puis fais l'équerrage du LM par rapport au "radiateur".
Ensuite soude pin 1 et 4 (alimentation) des deux cotés du pcb, puis les autres pin uniquement coté dessous..
Souder une seule patte au début ne suffit pas, elle fait "ressort"
Phil.
PS : j'ai pas compris la fixation du toro, par rapport à la remarque de Tom ?
RE: LM3886 by Tom Christiansen : Neurochrome Modulus-86 - Dominique - 13/03/2015
Dominique-Tanguy a écrit :Fais gaffe avec les LM 3886, ne soude qu'une seule patte pour ajuster l'angle et la surface de contact avec le radiateur...- Je crois que Tom avec la Rev.2.0 a pris en compte quelques erreurs de jeunesse de la Rev.1.0. Lorsque l'on présente le LM3886 sur le PCB, le dos de celui-ci affleure parfaitement le côté du PCB.
RE: LM3886 by Tom Christiansen : Neurochrome Modulus-86 - Dominique-Tanguy - 13/03/2015
Super ! Je vois sur Diyaudio qu'il a aussi identifié le bug sur Mouser...
Ce gars est vraiment sympa...
Dominique T
RE: LM3886 by Tom Christiansen : Neurochrome Modulus-86 - Dominique - 13/03/2015
Bonsoir philou,
philou a écrit :Lorsque tu aura souder les LM, ils vont dépasser (le dos) d'environ 2 mm du pcb, tu devra recouper ton double fond pour éviter que le LM touche au double fond..Ça suffit maintenant de me prendre pour un débutant.
Demande à Dominique de combien ils débordent exactement.
Les LM sont en version isolées ?
Pour la soudure du LM, commence par les pins 1 et 10 puis fais l'équerrage du LM par rapport au "radiateur".
Ensuite soude pin 1 et 4 (alimentation) des deux cotés du pcb, puis les autres pin uniquement coté dessous..
Souder une seule patte au début ne suffit pas, elle fait "ressort"
PS : j'ai pas compris la fixation du toro, par rapport à la remarque de Tom ?
- Merci.
RE: LM3886 by Tom Christiansen : Neurochrome Modulus-86 - philou - 14/03/2015
Bonjour Dominique,
Désolé si je t'ai froissé, mais bien sur que je ne te prends pas pour un débutant..
Mon message était destiné aussi à tous les lecteurs de ce fil, anonymes ou enregistrés.
Phil.
RE: LM3886 by Tom Christiansen : Neurochrome Modulus-86 - Dominique - 14/03/2015
Bonjour philou,
philou a écrit :Mon message était destiné aussi à tous les lecteurs de ce fil, anonymes ou enregistrés.- Comme son titre l'indique, cette discussion est spécialisée sur le partage d'expérience et la mise en œuvre du module de Tom Christiansen.
- Tu as initié une autre discussion, semble-t-il, plus généraliste sur les kits à base du chip LM3886. Fais la vivre !
RE: LM3886 by Tom Christiansen : Neurochrome Modulus-86 - Dominique - 14/03/2015
Bonjour,
- Les AOP sont maintenant installés sur leurs supports (optionnels).

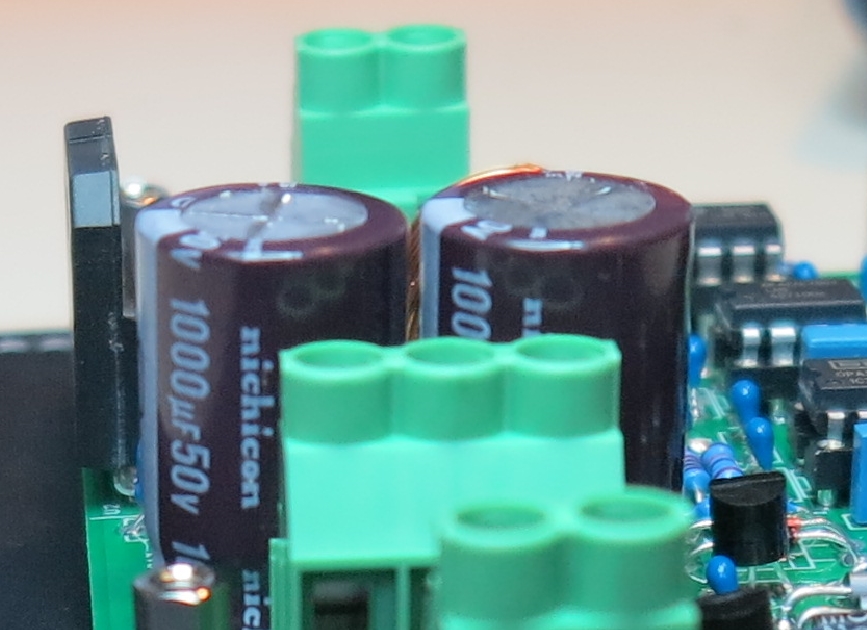

- Les chips LM3886 sont soudés. Notez qu'ils arasent parfaitement le bord du circuit imprimé.
- Notez aussi les entretoises installées de façon à ce que les circuits imprimés soient installés "sous châssis".
La construction des modules est maintenant terminée. En attendant la réception des connecteurs de la PSU (livraison prévue le 18/03), j'ai du temps pour peaufiner les finitions du double fond, installer le transfo, câbler le panneau arrière, ... Je devrais aussi d'ici-là recevoir le module upc1237 de protection des HP commandé sur eBay.
Hors sujet : Je vais aussi commencer le montage (l'intégration devrais-je dire) d'un module de filtrage actif de subwoofer en remplacement du filtre numérique Xilica.
RE: LM3886 by Tom Christiansen : Neurochrome Modulus-86 - philou - 14/03/2015
Dominique a écrit :- Comme son titre l'indique, cette discussion est spécialisée sur le partage d'expérience et la mise en œuvre du module de Tom Christiansen.
Ha bon, " LM3886 by Tom Christiansen : Neurochrome Modulus-86" cela ne parle pas du LM3886 ?
Honnêtement, on était plusieurs à l'attendre celle là.
Si tu souhaite que je n'intervienne plus sur ton fil, il suffit de me le demander gentillement..
Mais je te donne la réponse par avance : je n'interviendrais plus sur ce fil.
Par contre, juste par pure logique, je demanderais que cela soit réciproque.
C'est à dire que tu n'intervienne plus sur mon (mes) fils, ne modifie pas tes ou mes messages, ne supprime pas de messages, ne déplace pas mes messages, ou ne "saucissonne" pas mes fils..
De cette façon Raoul aura plus de facilité à expliquer que Melaudia n'est pas un forum privé "entre amis"
Bon week end.
Phil.
RE: LM3886 by Tom Christiansen : Neurochrome Modulus-86 - Dominique - 14/03/2015
Bonjour Dominique-t,
Dominique-Tanguy a écrit :Je vois sur Diyaudio qu'il a aussi identifié le bug sur Mouser...- Tu en as été victime toi aussi ?
