RE: Condo CO38 et 39 - gebesoft - 25/05/2022
Bonjour à tous,
Comme je vous l'ai dis cette alime sort 55 V à vide.
Le sphinx 100 W demande 45 V( Bonjour Jean-Marc)....... Peut-il supporter les 55 V(50V en charge) de cette alime ??.
Sinon quelle valeur de résistance en pi dois-je inserrer dans le circuit pour retomber à 45 V en charge
RE: Condo CO38 et 39 - jsilvestre - 25/05/2022
(25/05/2022-09:42:43)gebesoft a écrit : Bonjour à tous,
Comme je vous l'ai dis cette alime sort 55 V à vide.
Le sphinx 100 W demande 45 V( Bonjour Jean-Marc)....... Peut-il supporter les 55 V(50V en charge) de cette alime ??.
Sinon quelle valeur de résistance en pi dois-je inserrer dans le circuit pour retomber à 45 V en charge
Bonjour Gérard,
des toriques de 36V pour 100W 8Ω c'est pas pire!
La tension que va faire chuter la résistance c'est U = R x I . Donc il faut connaître la valeur du courant et surtout il faut qu'il soit constant comme c'est le cas avec un ampli en vraie classe A.
En classe AB la courant change tout le temps et donc la tension chutée aussi.
Mais a mon avis l'alim telle qu'elle est fera l'affaire.
joël
RE: Condo CO38 et 39 - gebesoft - 25/05/2022
(25/05/2022-10:34:55)jsilvestre a écrit :(25/05/2022-09:42:43)gebesoft a écrit : Bonjour à tous,
Comme je vous l'ai dis cette alime sort 55 V à vide.
Le sphinx 100 W demande 45 V( Bonjour Jean-Marc)....... Peut-il supporter les 55 V(50V en charge) de cette alime ??.
Sinon quelle valeur de résistance en pi dois-je inserrer dans le circuit pour retomber à 45 V en charge
Bonjour Gérard,
des toriques de 36V pour 100W 8Ω c'est pas pire!
La tension que va faire chuter la résistance c'est U = R x I . Donc il faut connaître la valeur du courant et surtout il faut qu'il soit constant comme c'est le cas avec un ampli en vraie classe A.
En classe AB la courant change tout le temps et donc la tension chutée aussi.
Mais a mon avis l'alim telle qu'elle est fera l'affaire.
joël
Merci Joël , et bien sur je veux le faire fonctionner en pure Classe A
Là c'est le 50 W pur classe A
RE: Condo CO38 et 39 - didierS - 25/05/2022
Faut peut-être pas trop forcer quand même sur la valeur de cette résistance de filtrage car elle va inévitablement faire croître la résistance interne de l'alimentation (à tester).
RE: Condo CO38 et 39 - jsilvestre - 25/05/2022
(25/05/2022-10:56:44)gebesoft a écrit : Merci Joël , et bien sur je veux le faire fonctionner en pure Classe A
Là c'est le 50 W pur classe A
100 watts 8Ω c'est 3.5A efficace soit 5A crête. Pour la pure classe A jusqu'au bout il faut un courant de repos au moins égal à 5A. 5 ampères et 2 * 45 Volts d'alim c'est 450 Watts dissipés dans l'étage de sortie par canal. Pas loin du kW pour un ampli stéréo ...! Chaud devant!
Du coté de la résistance chutrice entre les condos, 5 volts et 5 ampères c'est 1Ω et 25 watts dans ces conditions. 2 résistances par canal et 100 watts de plus à dissiper!
Si les boitiers sont fermés des ventilateurs peuvent être les bienvenus!
joël
RE: Condo CO38 et 39 - gebesoft - 25/05/2022
(25/05/2022-12:49:41)jsilvestre a écrit :(25/05/2022-10:56:44)gebesoft a écrit : Merci Joël , et bien sur je veux le faire fonctionner en pure Classe A
Là c'est le 50 W pur classe A
100 watts 8Ω c'est 3.5A efficace soit 5A crête. Pour la pure classe A jusqu'au bout il faut un courant de repos au moins égal à 5A. 5 ampères et 2 * 45 Volts d'alim c'est 450 Watts dissipés dans l'étage de sortie par canal. Pas loin du kW pour un ampli stéréo ...! Chaud devant!
Du coté de la résistance chutrice entre les condos, 5 volts et 5 ampères c'est 1Ω et 25 watts dans ces conditions. 2 résistances par canal et 100 watts de plus à dissiper!
Si les boitiers sont fermés des ventilateurs peuvent être les bienvenus!
joël
Houla......le 50 W est a 1.20 A de courant de repos. J'espérais le laisser comme cela sur le 100 W
RE: Condo CO38 et 39 - jsilvestre - 25/05/2022
(25/05/2022-17:28:20)gebesoft a écrit :(25/05/2022-12:49:41)jsilvestre a écrit :(25/05/2022-10:56:44)gebesoft a écrit : Merci Joël , et bien sur je veux le faire fonctionner en pure Classe A
Là c'est le 50 W pur classe A
100 watts 8Ω c'est 3.5A efficace soit 5A crête. Pour la pure classe A jusqu'au bout il faut un courant de repos au moins égal à 5A. 5 ampères et 2 * 45 Volts d'alim c'est 450 Watts dissipés dans l'étage de sortie par canal. Pas loin du kW pour un ampli stéréo ...! Chaud devant!
Du coté de la résistance chutrice entre les condos, 5 volts et 5 ampères c'est 1Ω et 25 watts dans ces conditions. 2 résistances par canal et 100 watts de plus à dissiper!
Si les boitiers sont fermés des ventilateurs peuvent être les bienvenus!
joël
Houla......le 50 W est a 1.20 A de courant de repos. J'espérais le laisser comme cela sur le 100 W
Aïe, trop longtemps que je n'ai pas touché a la classe A, c'est un push pull donc il faut tout diviser par deux. Courant de repos à 2.5A , 225W par canal 450 W au total.
Avec un courant de repos de 1.2A c'est pure classe A jusqu'à 25W sous 8Ω pour 110W par canal et donc 220W au total. Et c'est déjà pas rien!
joël
RE: Condo CO38 et 39 - gebesoft - 25/05/2022
(25/05/2022-19:31:39)jsilvestre a écrit :(25/05/2022-17:28:20)gebesoft a écrit :(25/05/2022-12:49:41)jsilvestre a écrit :(25/05/2022-10:56:44)gebesoft a écrit : Merci Joël , et bien sur je veux le faire fonctionner en pure Classe A
Là c'est le 50 W pur classe A
100 watts 8Ω c'est 3.5A efficace soit 5A crête. Pour la pure classe A jusqu'au bout il faut un courant de repos au moins égal à 5A. 5 ampères et 2 * 45 Volts d'alim c'est 450 Watts dissipés dans l'étage de sortie par canal. Pas loin du kW pour un ampli stéréo ...! Chaud devant!
Du coté de la résistance chutrice entre les condos, 5 volts et 5 ampères c'est 1Ω et 25 watts dans ces conditions. 2 résistances par canal et 100 watts de plus à dissiper!
Si les boitiers sont fermés des ventilateurs peuvent être les bienvenus!
joël
Houla......le 50 W est a 1.20 A de courant de repos. J'espérais le laisser comme cela sur le 100 W
Aïe, trop longtemps que je n'ai pas touché a la classe A, c'est un push pull donc il faut tout diviser par deux. Courant de repos à 2.5A , 225W par canal 450 W au total.
Avec un courant de repos de 1.2A c'est pure classe A jusqu'à 25W sous 8Ω pour 110W par canal et donc 220W au total. Et c'est déjà pas rien!
joël
Ouf.....tu me rasures !
Merci Joël
RE: Condo CO38 et 39 - YvesA - 25/05/2022
(25/05/2022-08:11:36)escartefigue33 a écrit : D'ailleurs, il faut que je fasse un peu de tri, je vais proposer quelques appareils de labo en occase.Il se pourrait que je sois très intéressé !
Cdt,
Gérard
RE: Condo CO38 et 39 - gebesoft - 01/06/2022
Bonjour à tous, bonjour Jean-Marc,

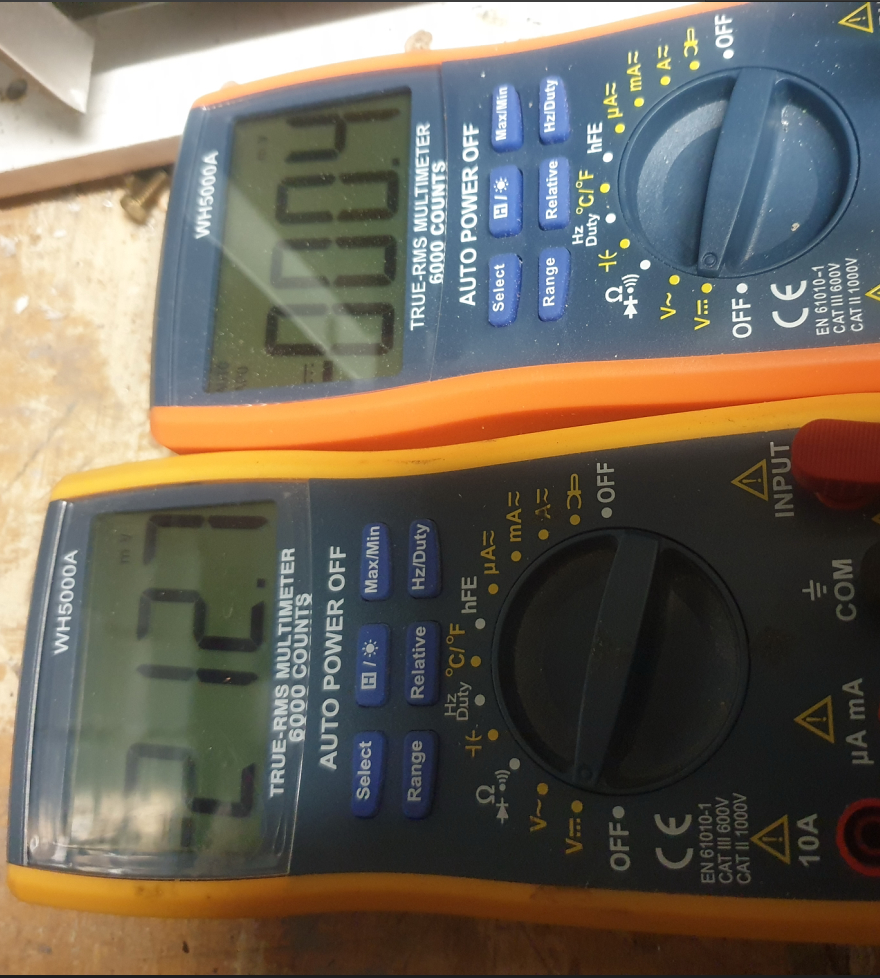

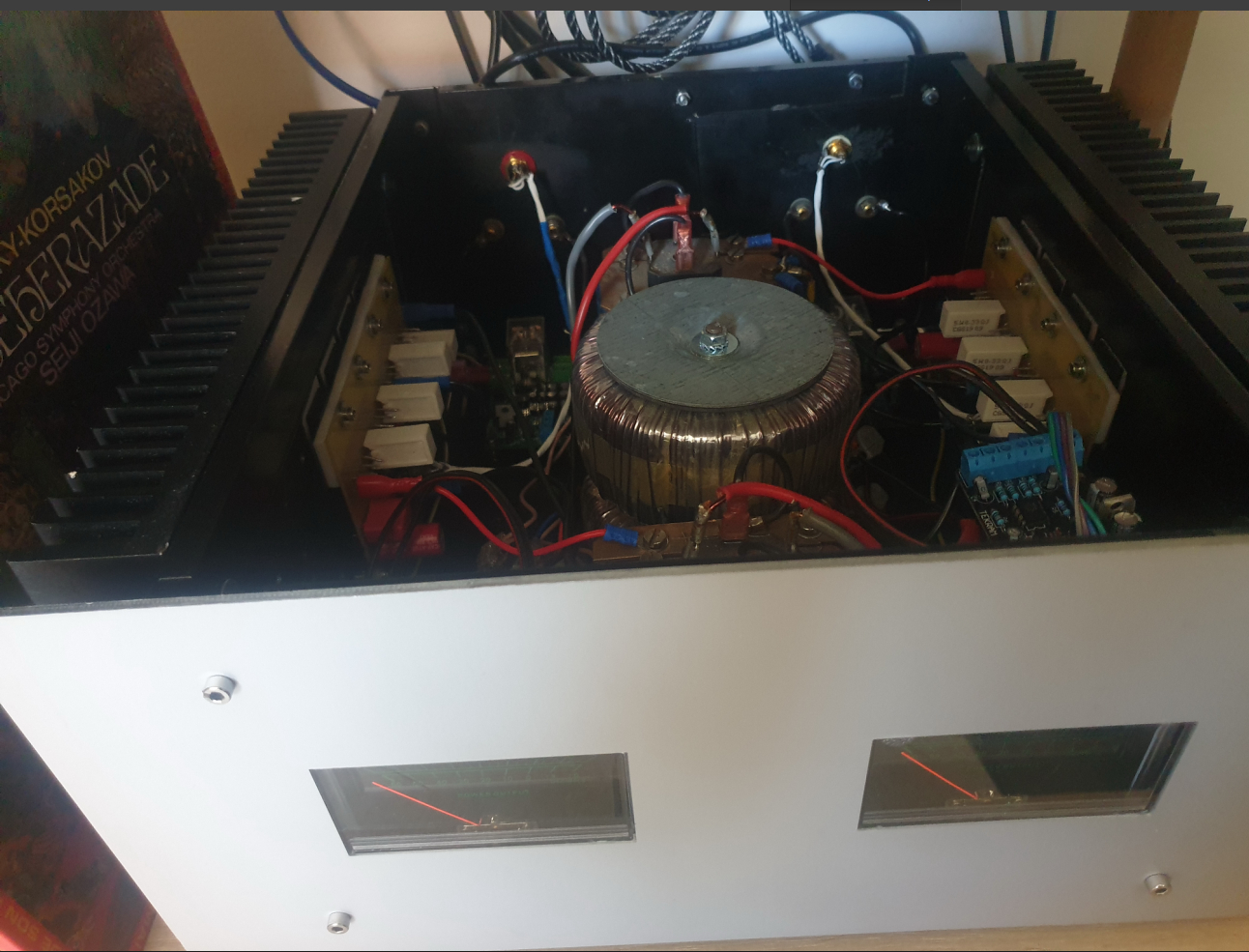

J'ai réglé un coté du Sphinx 100 W à : 2(212,7 mV/0.33) = 1,289 A et ça chauffe beaucoup.
Les 2 drivers sur le circuit imprimé également , je me demande si je ne devrais pas les fixer sur un dissipateur....?
Vos avis SVP !
