RE: Kits Kaneda - lamouette - 10/05/2026

Voir autre réponse en page précédente.
Autre chose:
Donc si ton câblage ressemble à ça la carte phono est chaînée avec la carte ligne comme l'avait dit Multiplex.

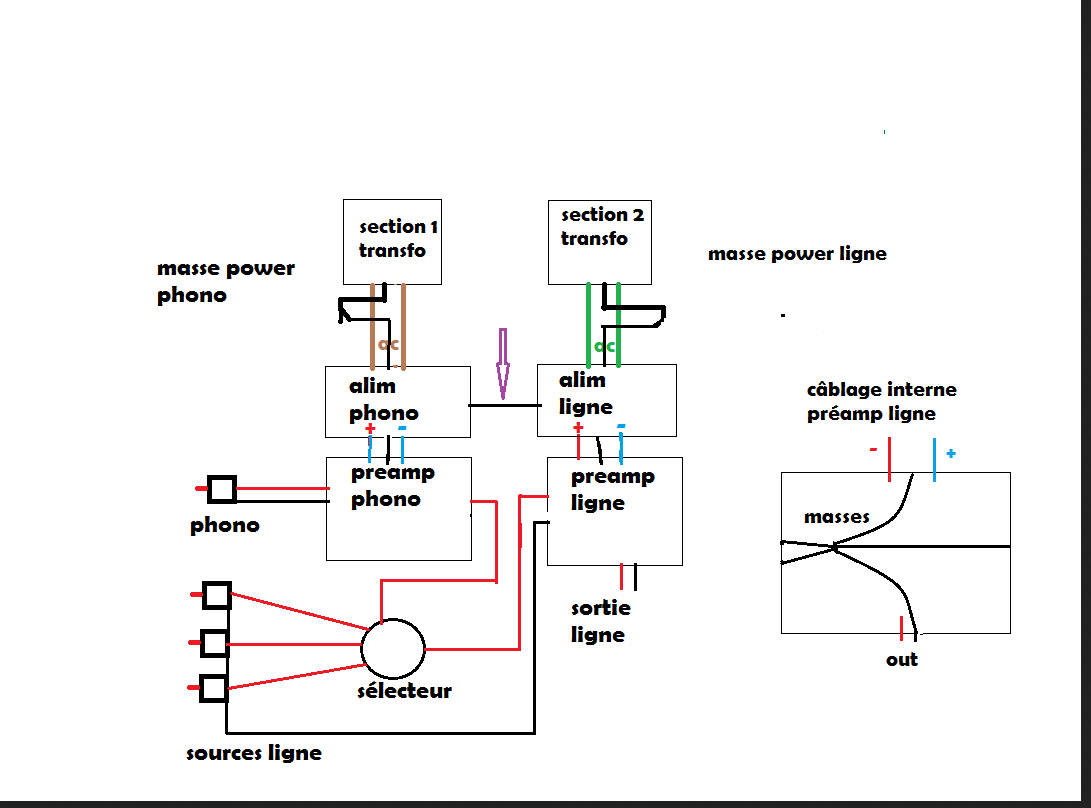

Où est donc sur ton câblage ce fil de masse (flèche violette) qui relie préamp phono à préamp ligne ?
Parce que si tu as viré le lien hier entre les masses des alims phono à préamp ça ne devrait plus fonctionner du tout sans ce fil de masse (flèche violette).
Ce qui voudrait dire qu'il y a quelque part encore un câblage qui ne devrait pas exister et qui crée une boucle.

[Image: sztd.png]

[Image: cv96.png]

RE: Kits Kaneda - Grand_Floyd - 10/05/2026

Bonjour Yann,

Je ne sais plus si on en parlé, mais est-ce que tu as essayé de court-circuiter les entrées (cellule débranchée) et est-ce que les bruits sont toujours présents dans ce cas?

RE: Kits Kaneda - audiotechno - 10/05/2026

(09/05/2026-19:17:08)lamouette a écrit : c'est cablé comme ça?
[Image: jhjc.png]
La MASSE POWER PHONO reliée à la masse alim phono /  préampli phono ?
Pour moi, la  MASSE POWER PHONO doit arriver sur le primaire du transfo de l'alim phono.
Sur le schéma je comprends que cette masse arrive sur la sortie de l'alim !
Je ne ferai pas ça.
Cdlt
Alain

RE: Kits Kaneda - lamouette - 10/05/2026

(10/05/2026-08:59:35)audiotechno a écrit :
(09/05/2026-19:17:08)lamouette a écrit : c'est cablé comme ça?
[Image: jhjc.png]
La MASSE POWER PHONO reliée à la masse alim phono /  préampli phono ?
Pour moi, la  MASSE POWER PHONO doit arriver sur le primaire du transfo de l'alim phono.
Sur le schéma je comprends que cette masse arrive sur la sortie de l'alim !
Je ne ferai pas ça.
Cdlt
Alain
La masse power phono c'est la masse alim phono . La masse signal n' y est pas reliée.
Là sur ce schéma on n'a pas le redressement /filtrage , sinon je suis d'accord avec toi, c'est ce que j'avais dit plus tôt , l' étoile de masse serait bien plus adaptée entre transfo et entrée de carte alim plutot qu'en sortie d'alim.
J'ai fait le schéma tel que Yann a câblé, ou du moins ce que j'en ai compris, il a fait son étoile en sortie d'alim, il faut donc qu'il relie toutes les masses en ce même point. .....ou bien refaire son étoile près du transfo.

RE: Kits Kaneda - lamouette - 10/05/2026

Et donc ça donnerait ceci:
[Image: k52s.png]
c'est le préamp ligne qui gère le câblage en étoile des masses

RE: Kits Kaneda - yann35 - 10/05/2026

Voila très exactement comment sont reliées mes masses actuellement . J ai copié le schéma de la Mouette , et l ai modifié...


RE: Kits Kaneda - lamouette - 10/05/2026

ok , c'est ce qui me semblait.
Donc ça fonctionne car la masse du préamp phono rejoint celle du préamp ligne par la masse des cartes d'alims sur ce schéma. (flèche violette)
Ce n'est pas du tout idéal , c'est très bruité dans cet environnement .
Il faut la retirer et relier la sortie masse du préamp phono à entrée masse du préamp ligne vu qu'ils sont chaînés.

RE: Kits Kaneda - yann35 - 10/05/2026

Est ce que ça pourrait etre la cause de ce souffle en phono?

RE: Kits Kaneda - lamouette - 10/05/2026

pas sûr du tout.
Peut être des transistors non authentiques , un routage du circuit?
On es d'accord, il n'y a plus de son quand tu retires la masse de la flèche violette?

RE: Kits Kaneda - yann35 - 10/05/2026

Non juste un énorme bruit de fond
