RE: 300b et grosses copines - jsilvestre - 05/10/2022
(05/10/2022-20:20:14)gillougillou a écrit : Mon vieux Fet est remplacé maintenant par le :
https://www.mouser.fr/datasheet/2/389/stf3ln80k5-1850823.pdf
Ciss 100pif donc trois fois moins.
Ça améliore les choses…….
Et pour aller encore plus loin qu’Eric je me demande s’il peut y avoir du Miller vu que la Gate et la source sont toujours au même potentiel (Follower)donc pas de charge/décharge de la capa Ciss.
Donc pas de Miller.
j'ai eu la même réflexion et du coup j'ai dis une bêtise. Pour de vrai dans un montage suiveur la capacité Cgs du mosfet a moins d'influence. Après calcul sa valeur vue de l'entrée du circuit est divisée par environ 1 + Gm Rc.
Le mosfet du lien de chez Mouser a une transconductance d'environ 1A/V, donc la valeur de Cgs vue de l'entrée est divisée en gros par la valeur de l'impédance de charge du suiveur. Ça peut faire carrément beaucoup moins! Du coup reste la capa Cgd de quelques miettes de pF....
Donc dans une configuration suiveuse la capa d'entrée Cgs n'a pas trop d'importance.
joël
RE: 300b et grosses copines - gillougillou - 06/10/2022
Bonjour, c’est chouette, je suis tranquille de ce côté là :-).
Bonne journée.
RE: 300b et grosses copines - gillougillou - 07/10/2022
Bonjour, le montage prototype fonctionne et vous remercie de vos conseils.
RE: 300b et grosses copines - gillougillou - 29/10/2022
*814A PHILIPS A1/A2* suite..

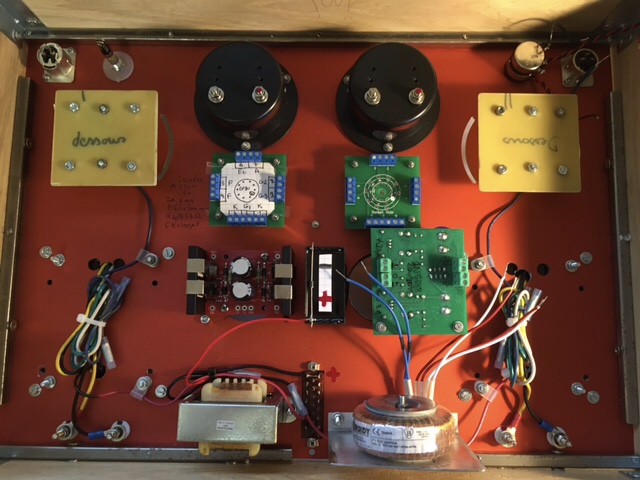

Une petite vue intérieure où l’on voit les hérétiques cartes driver Fet et alimentations +/- 100 volts.
Ça a le mérite de fonctionner.
On rentre sur une EF80 Tunsgram marquée en Hongrois « Service de la police ».
Elle pilote le bazard à Fet qui drive a très basse impédance la grille de la 814A PHILIPS serigraphiée en vert par les services des transmissions Francais.
Un ampli de la guerre froide…En cette saison d’automne estival, même en Normandie !
RE: 300b et grosses copines - claude m4 - 29/10/2022
Bonsoir Gilles ,
Toujours autant de plaisir à te lire et à regarder ;un grand merci à toi !
bonne soirée
claude
RE: 300b et grosses copines - gillougillou - 30/10/2022
Le 814A du dimanche….

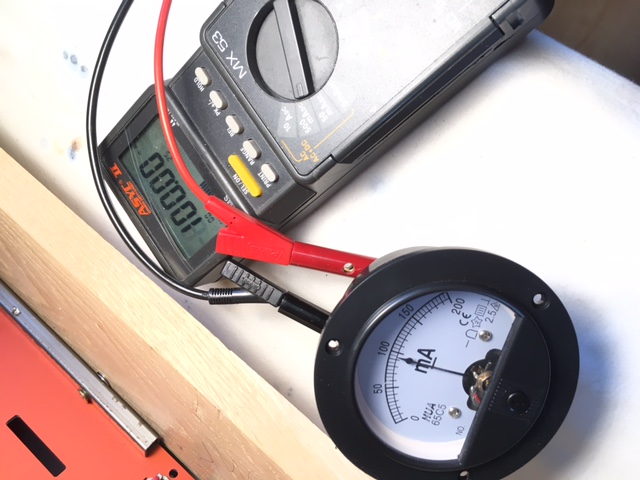

Étalonnons les vus mètres, c’est pas mal , seulement 5% d’erreur pour cette production du sud-est.

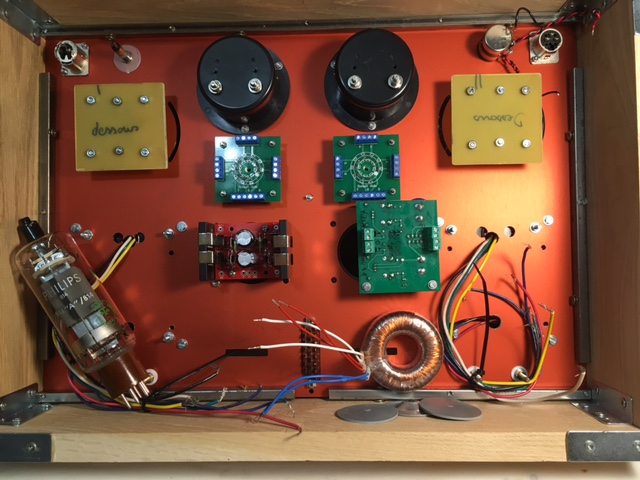

Remplissons un peu plus la boîte……
Bonne fin de week end.
RE: 300b et grosses copines - gillougillou - 02/11/2022

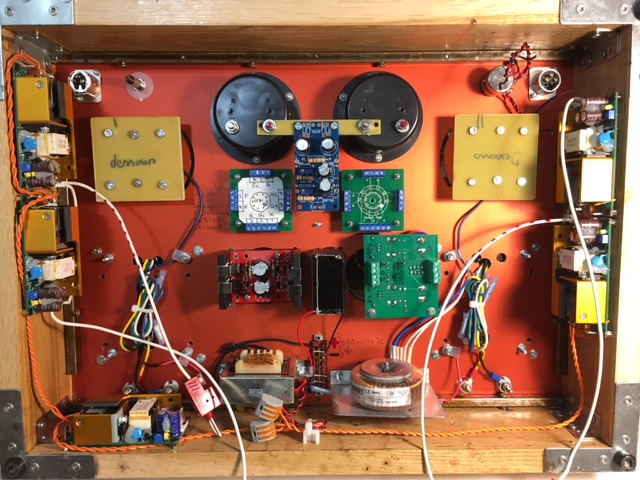

Le 814A continue de se garnir, alimentations des filaments 814A et EF80..
Petites alims compactes de qualité.
Et un petit coup de primer sur le cadre chêne (très) artisanal.
RE: 300b et grosses copines - gillougillou - 08/11/2022

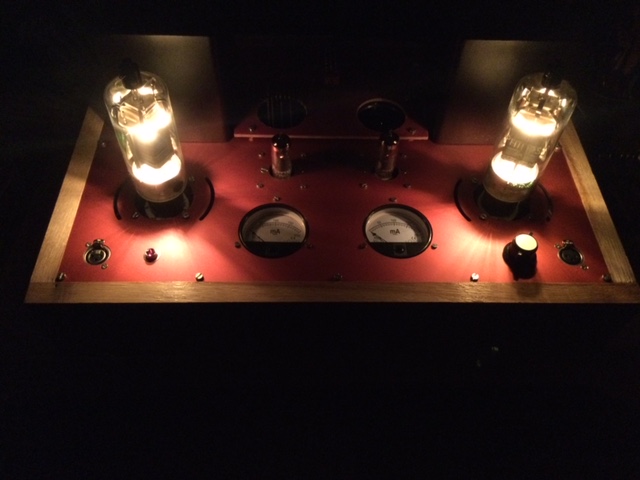

Noël approche….
RE: 300b et grosses copines - HREric - 10/11/2022
Jolies bougies!!
Bravo Gilles
RE: 300b et grosses copines - gillougillou - 13/11/2022
Pfouuu la journée pour le câble des alims séparées….
Rythme de retraité…
