RE: Gillou au pays des Triodes - Dominique - 31/01/2021
gillougillou a écrit :Gruyère à force de réflexions....J'ai cru que c'était une copie du PCB du K209+ Grand_Floyd...
RE: Gillou au pays des Triodes - Grand_Floyd - 31/01/2021
Y a pas d'trou dans le gruyère dirait PFB !
RE: Gillou au pays des Triodes - gillougillou - 31/01/2021
Gruyère Français à trous, on peu implanter les composants :
RE: Gillou au pays des Triodes - gillougillou - 31/01/2021
Gruyère Suisse sans trous, comment faire ?
Si leurs pcb sont pareils...
RE: Gillou au pays des Triodes - gillougillou - 31/01/2021

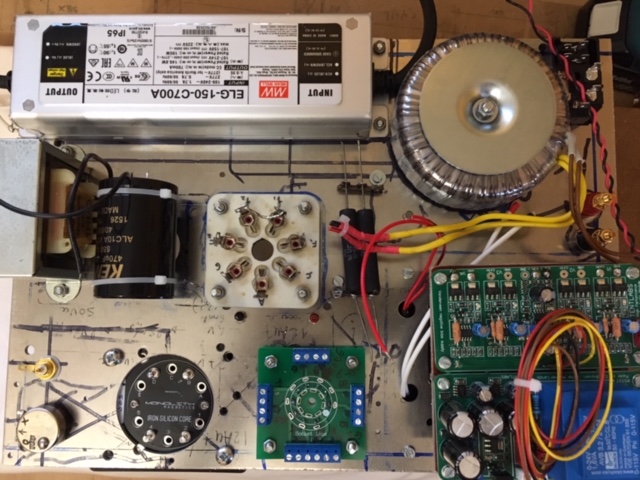

Les trous sont bouchés, il reste cependant quelques aérations souvenir du passé glorieux de cette plaque d’essais.......
Bon faut mettre les spaghettis maintenant pour réussir le plat.
On va opter pour du cuivre étamé isolé Téflon, plus pour des questions de températures estivales dans l’ampli.
RE: Gillou au pays des Triodes - gillougillou - 03/02/2021
Salut, pluie vent ect...

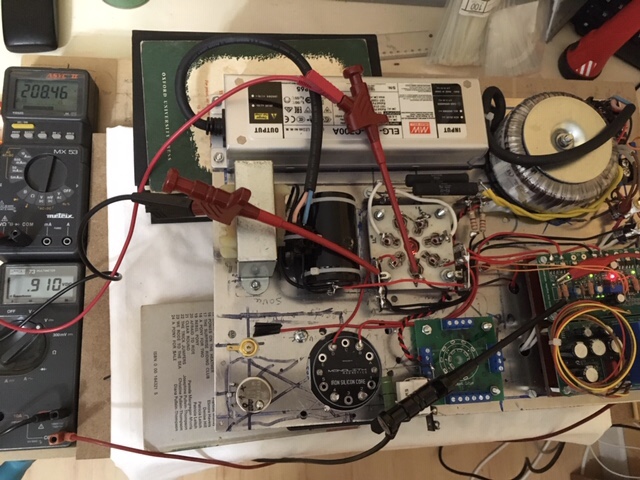

L’occasion de câbler le chauffage du 6c33 monobloc et d’en faire l’ajustage.
Uniquement utilisation des composants du placard .
RE: Gillou au pays des Triodes - claude m4 - 03/02/2021
Bonsoir Gilles ,
J'aime bien cette "série"
bonne soirée
claude
RE: Gillou au pays des Triodes - gillougillou - 04/02/2021

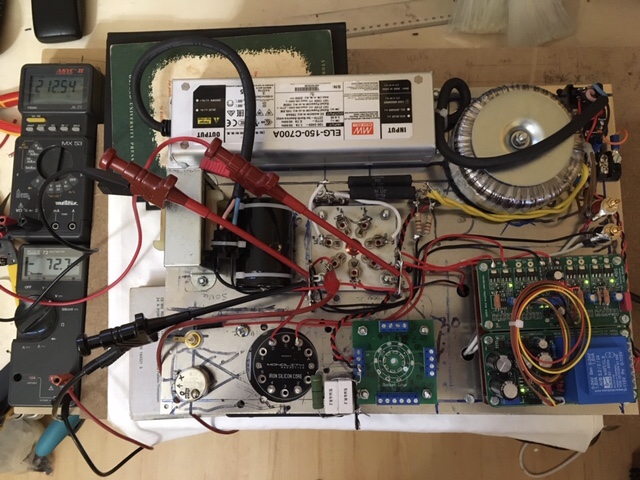

Ce jour, encore pluvieux, câblage de la 6c33 HT et régulation courant polarisation via sa grille et la carte électronique dédiée.
On est à - 73 volts sur G1 et l’on mesure 0,9volt sur le shunt de mesure 5 ohm ce qui nous fait 180 ma verrouillés par la régulation sous 210volts à l’anode.
Et ça ne bouge pas d’un poil, qu’il vente, pleuve, gèle ou caniculise .
La tension de polarisation varie sur G1 pour toujours maintenir 180ma.
Peut être un 6c33 sans entretien ou presque.
RE: Gillou au pays des Triodes - gillougillou - 05/02/2021

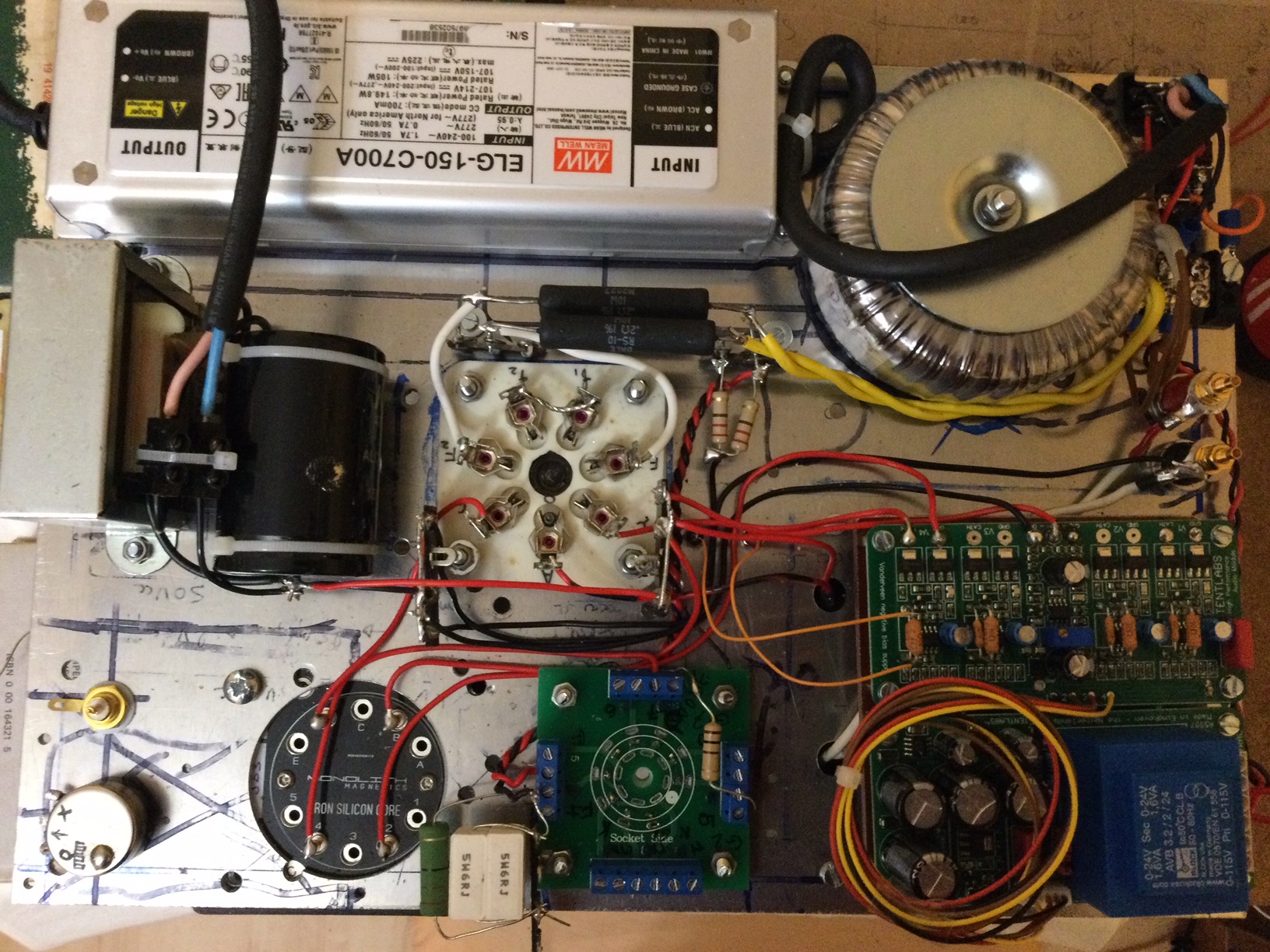

Moins de pluie moins de temps mais câblage étage entrée /inter étage en cours.
RE: Gillou au pays des Triodes - gillougillou - 06/02/2021

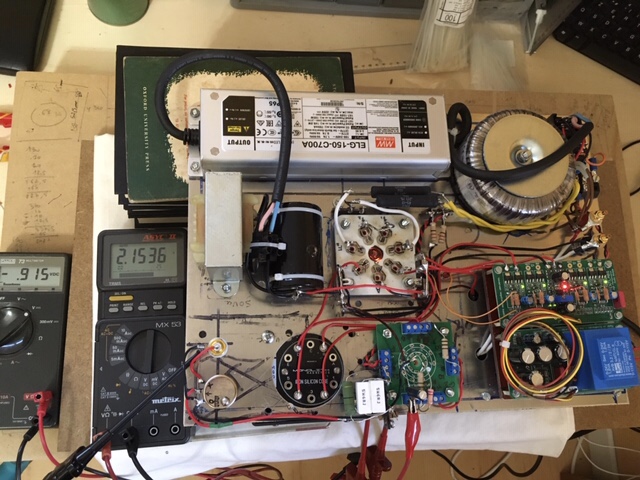

Câblage proto 100% terminé, mesures 6c33 et D3a ok.
Peut-être diminuer de 10% le courant D3a sur blocs monos finaux.
On a donc:
210 volts 180 ma 6c33
195 volts 21,5 ma D3a
Prochaine fois essais avec générateur de signaux et mesure puissance sur 8 ohm.
